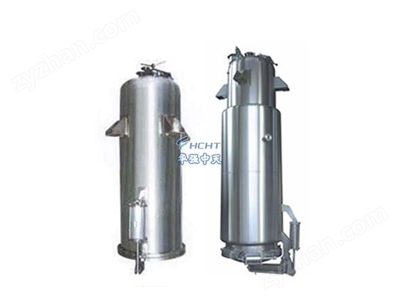

一、直筒型提取罐的概述
所謂直筒型提取罐就是整個提取罐是直筒型的，采用上下通徑設計，這種提取罐設計簡單，制作方便，節省成本，而且功能齊全。直筒型提取罐可以與其他輔助設備聯合使用,例如捕沫器、冷凝器、雙聯過濾器、油水分離器等。油水分離器主要針對醇提用來收油操作。整套設備是在密封閉的可循環的系統內完成,同時在廢液中收回有機溶媒。多功能提取設備具有提取時間短、生產效率高、能耗少、升溫時間快、應用范圍廣、操作簡單、安全可靠等特點。
二、直筒型提取罐的應用范圍
應用范圍 | 應用類型 |
生物制藥 | 中藥有效成分的提取、滲漉、溶解、提純 |
食品工業 | 啤酒花、植物動物油的提純、植物色素的提取、植物功能物質的提取、香精香料的提取 |
化妝品工業 | 化妝品原料的萃取、提純、提取 |
化學工業 | 反應原料的回收、有機溶劑的溶解、提純 |
三、直筒型提取罐結構特點
1、直筒型提取罐的出渣門采用自有設計，主氣缸閉合排渣門后，兩臥式氣缸推動旋轉鎖圈，鎖圈的結構可以使出渣門上升鎖緊，出渣門具有安全、可靠、易操作、易開啟、密閉性好等特點，在斷電斷氣情況下可實現自鎖功能。我公司設計的出渣門不移位、不滲漏，安全自鎖。
2、我公司設計的捕沫器采用可拆折流板式，便于清洗。
3、提取罐附屬設備油水分離器易于清洗，且可有效將冷卻藥液中的油水進行分離，并有防止藥液流入回收好的揮發油中的保護結構。
符合GMP標準要求。
四、直筒型提取罐規格選型參照表
規格 | TQ-0.5 | TQ-1.0 | TQ-2.0 | TQ-3.0 | TQ-4.0 | TQ-6.0 | TQ-8.0 | TQ-10 |
有效容積 | 500L | 1000L | 2000L | 3000L | 4000L | 6000L | 8000L | 10000L |
罐內設計壓力 | 0-0.6 | |||||||
夾套設計壓力 | 0.4Mpa | |||||||
壓縮空氣壓力 | 0.6～0.7Mpa | |||||||
加料口直徑㎜ | 400 | 400 | 500 | 500 | ||||
加熱面積㎡ | 2.4 | 3.0 | 4.7 | 6.5 | 8 | 11 | 12 | 15 |
冷凝面積㎡ | 3 | 4 | 6 | 8 | 12 | 15 | 20 | 30 |
冷卻面積㎡ | 1 | 1.5 | 1.5 | 2 | 2 | 3 | ||
排渣門直徑㎜ | 600 | 800 | 800 | 1000 | 1000 | 1200 | 1400 | 1500 |
加熱蒸汽管口 | 20 | 25 | 32 | 40 | 40 | 50 | 50 | 65 |
排氣管口 | 50 | 65 | 80 | 100 | 125 | 150 | 150 | 150 |
冷卻水口 | 32 | 32 | 40 | 50 | 50 | 50 | 65 | 70 |
備注說明：由于提取罐的結構形式有多種，可根據要求非標定制，如排渣門直徑，罐體直徑，氣缸個數等。詳細參數設計歡迎咨詢。
