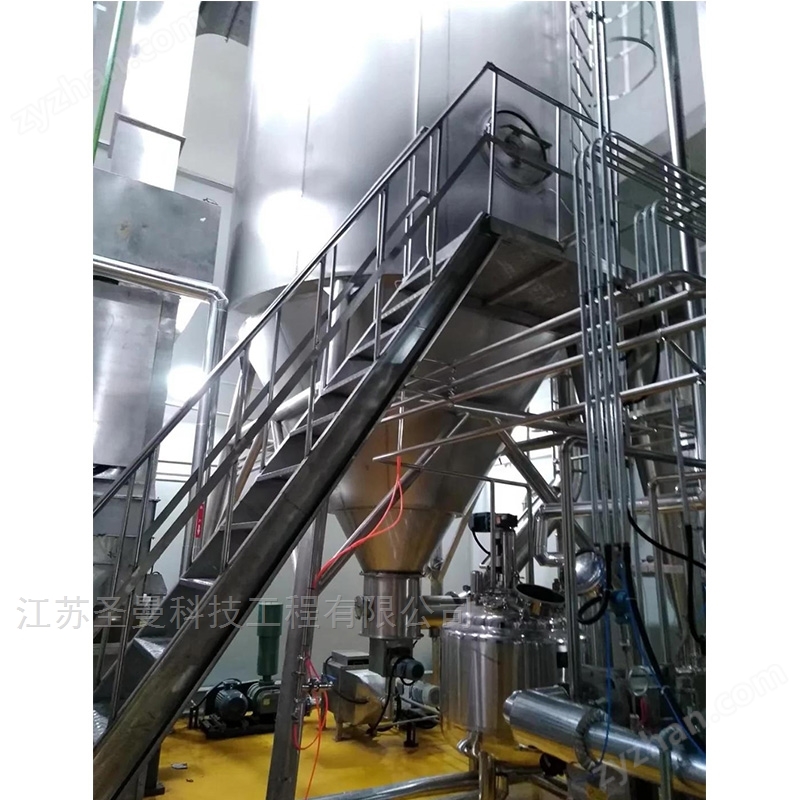

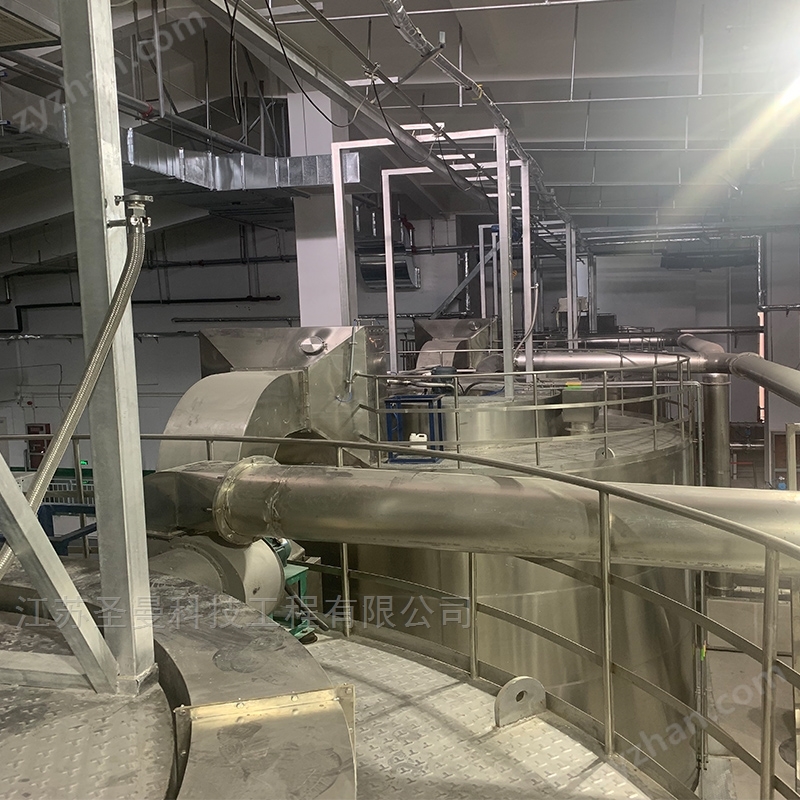

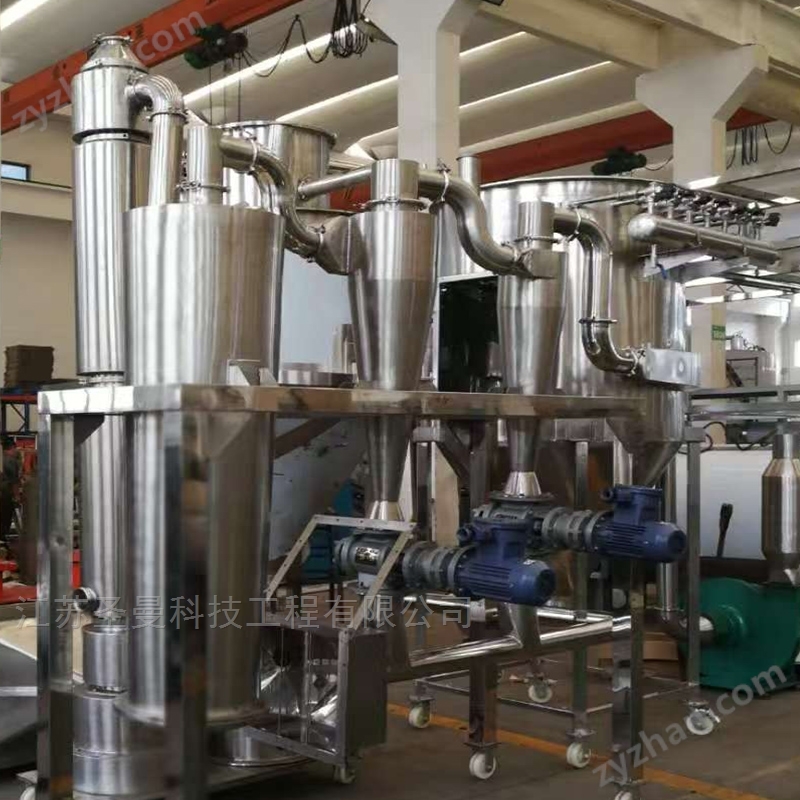

直徑1500㎜浸膏噴霧干燥機

適合含糖量高，熔點低的物料有的效果。特殊的冷卻和吹掃裝置可以消除傳統噴霧干燥機在干燥過程中的粘壁現象。特殊的風冷裝置可消除物料的吸濕和結塊現象。

1、工藝條件

1.1物料名稱：     中藥浸膏（比重≤1.2）

1.2進風溫度：     80-100℃       （視物料而定）

1.3出風溫度：     60-70℃

1.4成品收集方式： 旋風分離器

1.5電源與電壓：   380V  50Hz   三相

1.6蒸汽壓力：     0.4-0.6Mpa（或電加熱18kw）

2、主體系統參數

2.1干燥塔：

直徑：ф1500㎜；總高：3800mm；

內部材質及光潔度：SUS304板厚2㎜ 內壁拋光處理。

熱風分配與冷風護壁：材質SUS304板厚1.5-2.0㎜外壁拋光處理。支架及其他Q235-A，油漆；附件：人孔1個、照明孔1個、觀察孔1個。

2.2供料系統：

螺桿泵：（物料經過處為不銹鋼）,功率：0.25KW，流量：5-10L/h（任意可調），壓力：0.8Mpa；

噴頭：3A  220V（全不銹鋼制造），功率：1.5KW，轉速：18000-30000rpm，任意變頻調速；

2.3供熱系統

電加熱器：材質：SUS304，拋光處理，功率：18KW；

初效過濾器：規格：500㎜×500㎜，流量：1100m3/h，材質：SUS304，拋光處理；

中效過濾器 ：型號：ZKD-40SSA；

高效過濾器 ：型號：GK-22MA-C；

2.4吹掃系統：

風機功率：0.5KW ，吹掃管直徑32㎜，材料304，厚為3.5㎜；靠塔壁方向直筒部位鉆小孔直徑2㎜，間距為8㎜，錐體部位鉆小孔直徑2.5㎜，間距為8㎜；

傳動裝置：型號：WPWED60-100 ，速比:1/200，功率：0.37KW；

2.5成品收集系統：

旋風分離器：直徑：550㎜，材質：SUS304，內外表面拋光處理；快裝接頭DN300，材質304；

料筒：材質304，板厚2.5㎜，附件：碟閥2只；

2.6 冷壁系統：冷壁風機， 功率：0.5KW；

2.7引風機：功率：1.5KW，附件：風門1只；

2.8管道系統：

熱風管道（加熱器至塔體管道）：內外壁材質SUS304，外保溫厚50㎜，外表面拋光處理；

排風管道（塔體至旋風除塵器）：材質：SUS304，外表面拋光處理；

料液管道：材質：高壓耐溫進口塑管ф10×2 ，50m
