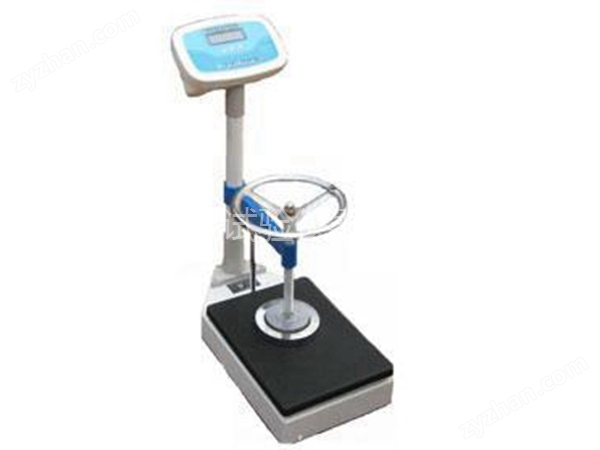

集料軟弱顆粒試驗儀用于測定碎石、礫石及破碎礫石中軟弱顆粒含量。該儀器是本公司自主研發生產。

產品特點：本機采用的數顯技術,顯示清晰直觀、讀數準確。

一、技術參數：

電源電壓：220V

載荷：1200N

分度值：1N

二、 集料軟弱顆粒試驗儀使用方法：

稱風干試樣2㎏(m1)，如顆粒粒徑大于31.5㎜，則稱4㎏，過篩分成4.75㎜～9.5㎜，9.5㎜～16㎜、16㎜以上各1份；將每份中每一個顆粒大面朝下穩定平放在壓力機平臺中心，按顆粒大小分別加以0.15kN、0.25kN、0.34kN荷載，破裂之顆粒即屬于軟弱顆粒，將其棄去，稱出未破裂顆粒的質量(m2) 。

計算公式：

按式(T0320-1)計算軟弱顆粒含量，精確至0.1%。

P= ×100 (T0320-1)

式中：P——粗集料的軟弱顆粒含量(%)；

m1——各粒級顆?？傎|(zhì)量；

m2——試驗后各粒級完好顆?？傎|(zhì)量。

集料軟弱顆粒試驗儀儀表使用方法：

（1）電源安裝：把電源適配器輸入端插在AC220V（或AC110V）插座上，輸出端插頭插在儀表盒右側插座上，并打開電源開關，是否通電。

（2）開機：打開電源開關，開機時出現開機畫面，并隨即轉為“0.00"，此時可進行稱重。如開機不為“0.00"可按“置零"鍵進行清零，待顯示“0.00"和右下角“"不閃動時進行稱重。

（3）選擇：設有牛頓（KN）和英鎊（1b）兩種重量單位，按下“轉換"鍵，液晶屏右上角“ "指向選擇的重量單位。

（4）試驗：液晶屏顯示“0.00"時可進行試驗。

（5）鎖定：按下“鎖定"鍵可將重量鎖定，此時重量不變化，以便記錄。反復按“鎖定"鍵將在鎖定和釋放間轉換。

（6）超重：稱重超過稱量時，將顯示“OF"，并發出連續警報聲。出現超重請移去承重面板上的重物，以保護傳感器不致?lián)p壞。

（7）置零：試驗前將裝集料的圓盤放上后，可按“置零"鍵清零后進行壓力試驗。移去試桶后，將顯示負的皮重，可按“置零"鍵恢復零位。

（8）出錯指示：秤顯示“Err"，表示出錯，需重新稱重或?qū)Τ舆M行修理。

（9）關機：關掉電源開關。較長時間不用時，請拔掉電源適配器。
