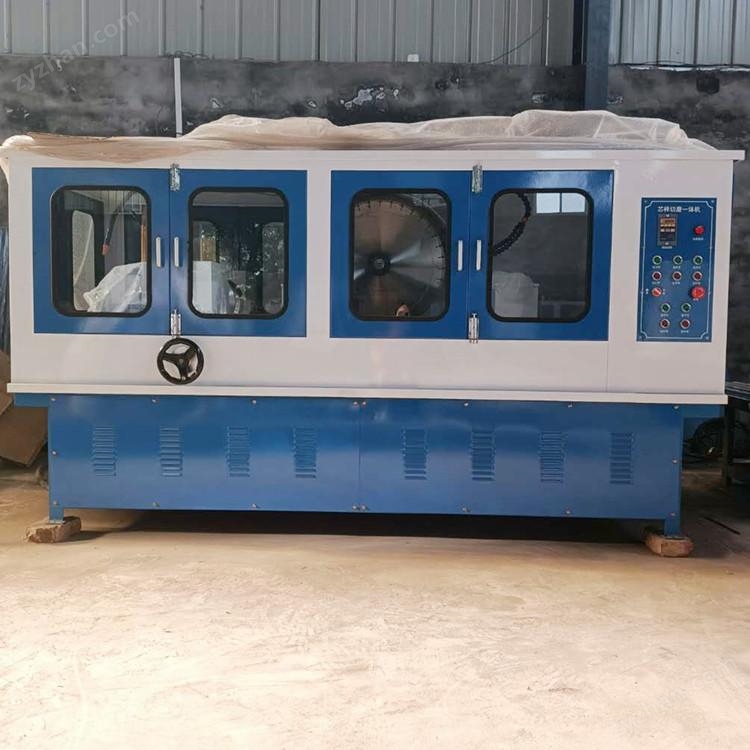

切磨一體機是我公司根據公路及地質部實驗室作石料試件的要求，參照、地質部和化工部有關資料，第八次研制的新一代非金屬切割機床。試樣切割完畢后不用拆卸直接磨平，解決了單機工作時繁瑣工序，提高了工作效率。該機全封閉、噪音低，石料切割面平整光潔，同時能一機多用，可以切割混凝土、取芯機芯樣，天然石、陶瓷、耐火材料、大理石及管材、切割薄片光片，廣泛使用于石油、地質、煤炭、冶金、鐵路、公路、橋梁等科研部門的制樣之用.

一、 主要技術參數

1、切割電機∶三相二級 4KW 380V

2、切刀轉速∶1400轉／分鐘

3、切刀線速度∶ 33-45m／s

4、金剛石切刀∶Φ500X3.8X50mm

5、工件進退電機∶380伏 0.75KW變頻調速

6、切割毛坯尺寸∶厚180mm長450mm

7、磨削動力頭功力： 1.1 KW× 2臺 轉速2750rpm

8、 磨輪直徑： Φ200mmX19mm

9可磨樣本規格：（正常出廠配置磨50～100mm的夾具）

a: 方塊： 50×50×50～150×150×150mm

b: 圓柱： 50～ 150 mm

10 標本精度：

a: 平面度：50 mm范圍內公差±0.05mm

b: 光潔度：（按機械加工粗糙度標準）Ra3.2

11 自動磨削進給量： 0.08～1.6mm可調

12 冷卻裝置：自來水冷卻.

13、整機尺寸；長2400寬1000高1220

13 重量； 600Kg

二、 工作原理

本機以角鋼和槽鋼為主焊接機架。由主軸電機、切刀軸、切割刀片、試件夾具、工作臺、工件進退調速裝置及電器控制柜組成。

主軸電機安裝在機架底部，通過三角帶傳至切刀軸，使切割片旋轉，工件進退電機安裝在右下方，通過三角帶傳至變速箱及工作臺進退絲杠，冷卻水管安裝在左上方，直接把水流到工作室，噴到切割片上，通過自來水冷卻，電器控制部分，安裝在控制柜內，通過電纜連接各電器部分。

本機以切割片和磨頭旋轉，工件運動的工作方式，即切刀軸固定在機架上，切割片固定在切刀軸上旋轉，工件夾緊在工作臺上，隨工作臺進退，以達到切磨的目的。
