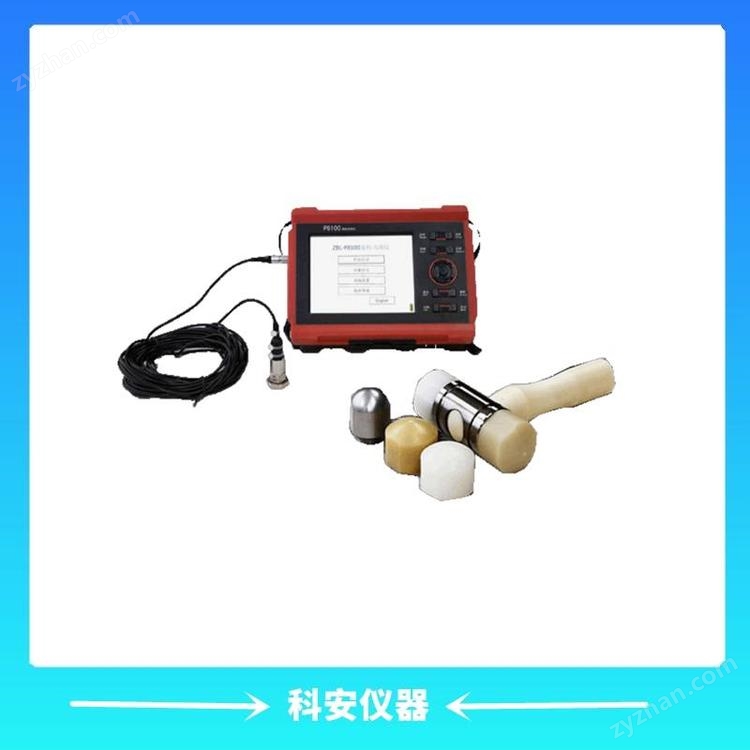

利用反射波法檢測基樁完整性，判定樁身缺陷的程度及位置?？捎糜跍y(cè)試灌注樁和打入樁，也可以用于頂面暴露的結構體（如橋墩等）的測試
真24 位A/D 數據采集，測試波形更真實，樁底信號更清晰；
真1MHz 高速數據采集，更利于發現淺部缺陷；
雙通道設計，滿足特殊情況下的數據分析需求；
雙料注塑，防水、防摔設計，防護等級達到IP65；
半反半透、高亮度、TFT 彩色液晶屏，陽光下更清晰。
《公路工程基樁動測技術規程》—JTG/T F81-01-2004
《鐵路工程基樁檢測技術規程》—TB 10218-2008
《建筑地基基礎檢測規范》—DBJ 15-60-2008
《深圳市建筑基樁檢測規程》—SJG09-2015
《建筑基樁檢測技術規范》—DGJ08-218-2003
《港口工程樁基動力檢測規程》—JTJ249-2001
《基樁動態測量?jī)x》—JJG 930-1998
《基樁動態測量系統》—JJG（建設）0003-1996
《基樁動測儀》—JG/T 518-2017
名稱 | 技術指標 | ||
產品型號 | ZBL-P8100 | ZBL-P8000 | |
主控單元 | A8嵌入式平臺 | 參見平板電腦相關參數 | |
顯示屏 | 5.7英寸、半反半透高亮度、TFT彩色液晶屏 | ||
存儲方式 | 內置電子硬盤≥4GB | ||
操作方式 | 按鍵+觸摸屏 | ||
放大 | 1、2、5、10、20、50、100倍七檔可調 | 1、2、4、8、16、32倍六檔可調 | |
A/D分辨率 | 真24位A/D | 真24位A/D | |
采樣周期 （μs） | 1～64000可調 | 6.4～1638.4多檔可調 | |
采樣長度 | 4096 | 2048 | |
觸發方式 | 信號觸發 | 信號觸發 | |
系統噪聲電壓（mV） | ≤1 | ≤2 | |
動態范圍（dB） | ≥184 | ≥144 | |
放大器頻帶（Hz） | 10～10k | 1～10k | |
存儲長度 | 4096 | 2048 | |
幅值非線性度 | ≤10% | ||
時間示值誤差 | ≤1% | ||
時間分辨率（μs） | 1 | 6.4 | |
增益誤差（dB） | ≤1 | ||
工作時間 | >8 | >8 | |
通道數 | 2 | 1 | |
通道間竄擾 | ≤1% | 無 | |
傳感器靈敏度（加速度型）（mv/g） | ≥100 | ||
傳感器頻率范圍（加速度型） （Hz） | 0.5 ~ 9000 | ||
通訊接口 | 雙USB接口（主口+從口） | 參見平板電腦相關參數 | |
無線網絡 | 有 | ||
供電方式 | 內置 | 鋰電池 | |
外置 | 220V AC/DC | ||
主機重量 | 1.3（含內置鋰電池） | 0.34kg（含內置鋰電池） | |
主機尺寸 | 210×149×60 | Ф50×120 | |
工作環境 | 溫度（℃） | -10 ~+50 | 0 ~+40 |
濕度（RH） | <90% | ||
云上傳 | 支持 | 支持 | |
航空電池認證 | 無 | 有 | |
