主要用途：

主要用于水泥膠砂試件的耐磨性試驗，混凝土耐磨機既可用于膠砂試驗又可用于混凝土試驗。產品符合JC/T421標準要求。

主要技術參數：

1、適用試件：150×150×（30~45）mm/150mm

2、主軸加載力：0.20KN，0.30KN，0.40KN

3、水平轉盤轉數：17.5±48νpm，主軸與水平轉盤速比：35∶1

4、電源、功率：380V、50Hz、1.2kw吸塵器功率：1.1kw

5、凈重：≈200kg

結構原理：

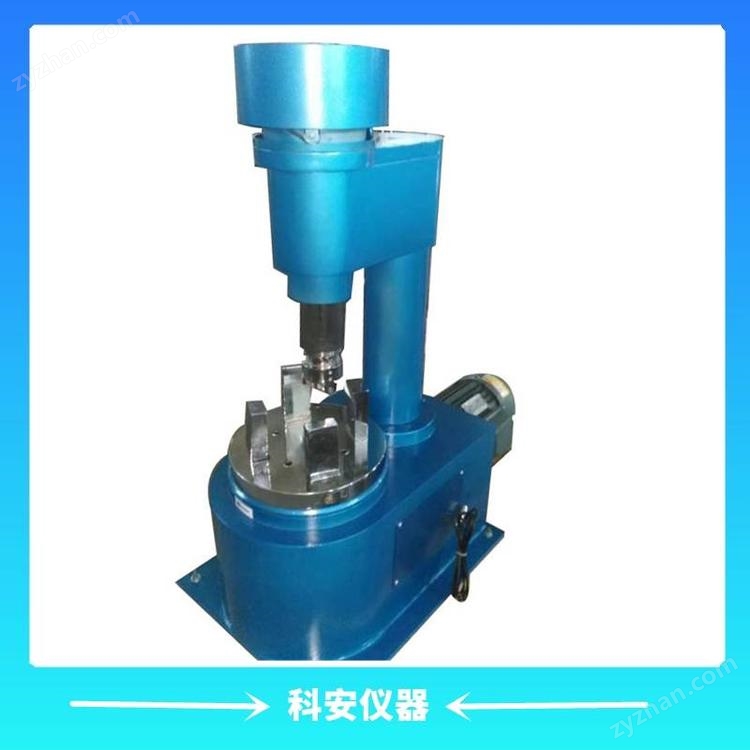

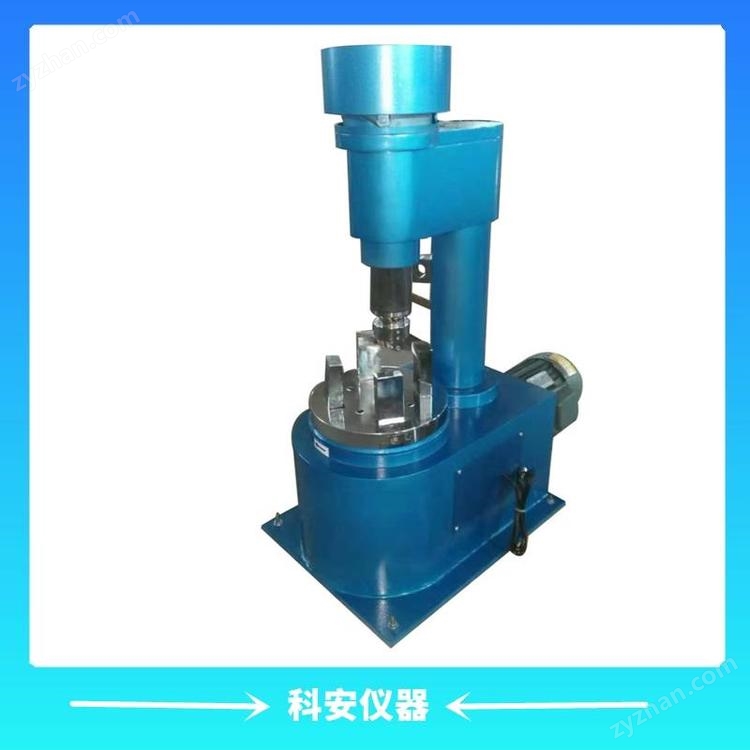

水泥膠砂耐磨試驗機由主機、吸塵器、電器控制箱三部分組成。

1、主機是耐磨機的工作部分，水平轉盤和主軸的運動均由電動機提供動力。電機輸出端上由兩傳動鏈分別帶動水平轉盤和主軸旋轉，并使主軸與水平轉盤的傳動比為35：1。

2、壓頭負荷由主軸（含磨頭）的重量和砝碼重量疊加組成。當壓頭負荷為200N 時，即為主軸重量，壓頭負荷為300N時，砝碼座上加砝碼一只，壓頭負荷為4OON 時，座上加砝碼兩只（注意：不論是否加砝碼，砝碼座上的螺栓、螺母、墊圈應保留，否則影響壓頭負荷）。

3、主軸升降行程由平面凸輪升程決定，逆時針扳動手柄時，主軸下降，反之主軸上升。

4、水平轉盤配有能夾緊試件的卡具，卡具由四個卡頭組成，兩只固定，兩只可調，用套筒扳手旋緊可調夾頭使之運動，能使試件夾緊或放松。產品出廠時，裝配的卡具是用于砼耐磨性試驗的，如果用戶進行水泥膠砂耐磨性試驗，則必須換裝膠砂耐磨性試驗用卡具。

5、吸塵器的作用是使工作時磨下的粉塵隨時吸走。 6、電器控制箱用來控制電源及水平轉盤實際轉數，其上裝有電源電壓監視表，0-999 次數字自動控制裝置及自動停車裝置，水平轉盤的轉數可事先設定。開機后，水平轉盤下的凸輪壓下盤下指，每轉壓下一次，由接近開關接收信號后給控制箱，水平轉盤轉數達到設定值后會自動停車。

TMS-400型水泥膠砂耐磨試驗機操作規程

1、 取經干燥處理后的試件，將刮平面朝下，放至耐磨試驗機的水平轉盤上作定位標記，并用夾具輕輕固緊。接著在200N負荷下預磨30轉，取下試件掃凈粉粒稱重，該重量作為試件的原始重量g1，然后再將試件放回到水平轉盤的原來位置上放平、固緊，（注意不要在試件與轉盤之間殘留有顆粒以免影響試件與磨頭的接觸）再磨40轉，取下試件掃凈粉粒稱重g2，整個磨損過程應將吸塵器對準試件磨損面，使磨損下的粉塵及時從磨損面吸走。

2、 注：預磨是為了改善試件與磨頭的接觸情況和去掉表層凈漿，所以預磨裝數可以從試件的強度及表面的平整度而改變。

3、 花輪磨頭與水平轉盤作相反方向轉動，磨頭沿著試件表面環形軌跡磨削，使試件表面產生一個內徑約為φ30mm，外徑約為φ130mm的環形磨損面。

4、 當花輪片磨損重量損失為0.5g時，應將同一組的花輪內外調換位置，再磨損0.5g時應予淘汰。
