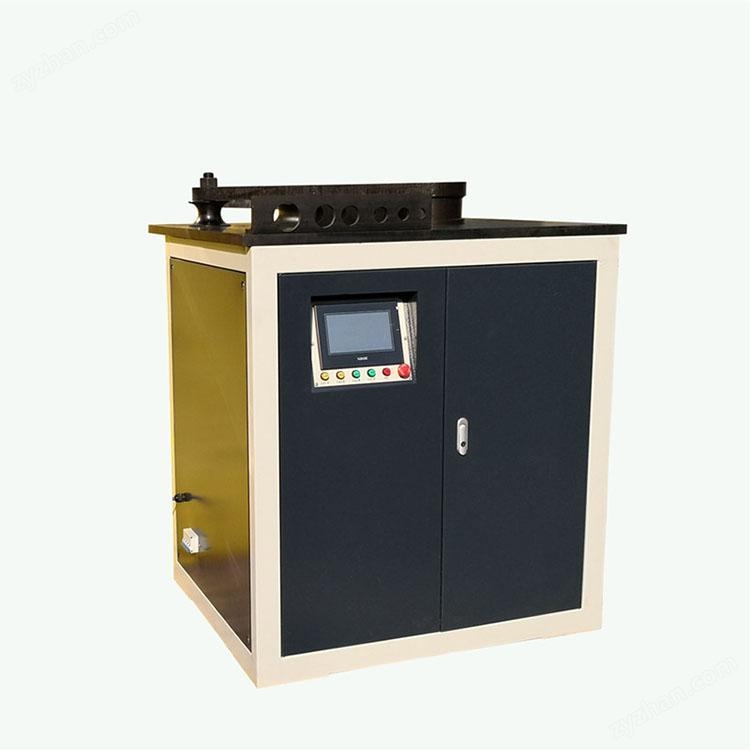

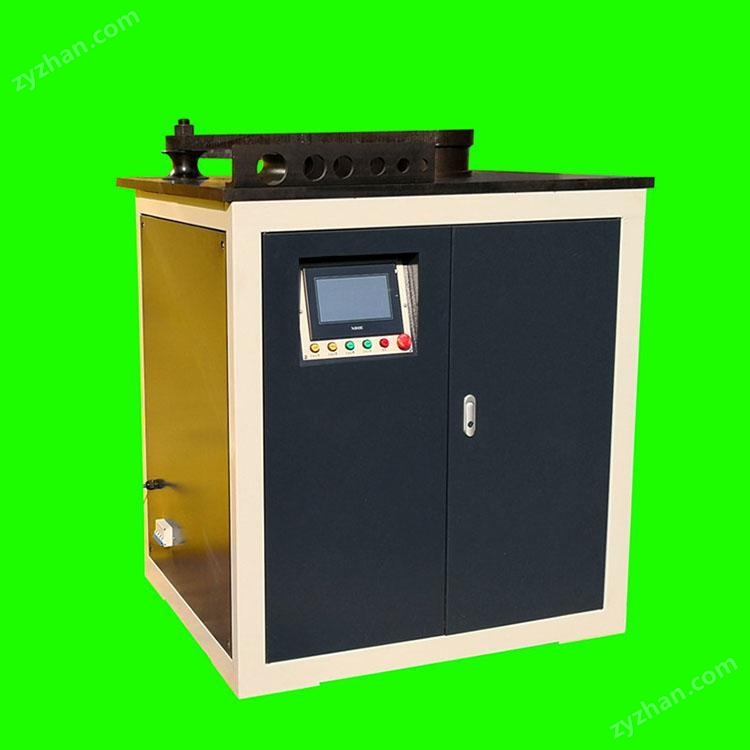

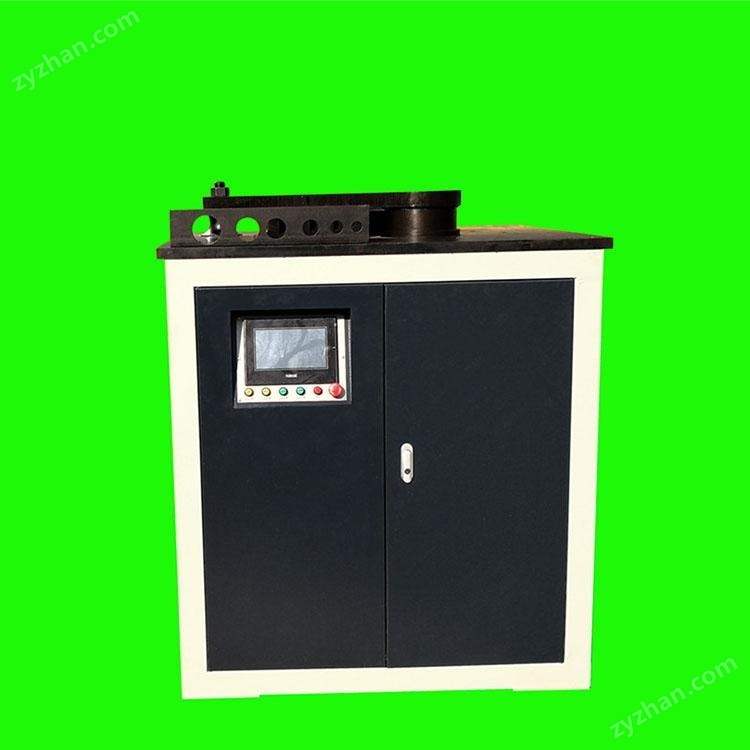

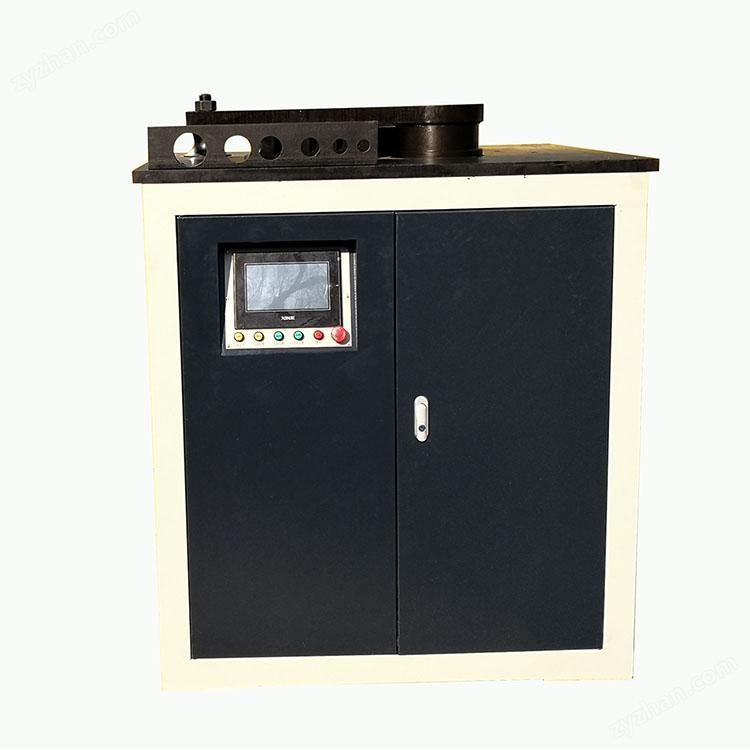

鋼塑復合鋼管彎曲試驗機GGW-50S是專門應用于鋼塑復合鋼管進行平面彎曲試驗，我公司依據GB/T244-2008 /ISO8491：1998《金屬管彎曲

試驗方法》共同開發出的GGW-50S “鋼塑復合鋼管彎曲試驗機”， 適用于GB/T28897-2012《鋼塑復合管》中規定的公稱通徑不大于50mm（≤D

N50mm）鋼塑管的彎曲試驗方法。該產品廣泛應用于檢測單位、金屬管廠和管道企業，以檢驗金屬管的彎曲性能。 ，針對不同公稱直徑的鋼塑

復合鋼管試樣只需要更換對應的彎心套，調整彎曲半徑和更換滾輪即可，設備精度可靠，使用方便，使用壽命長

項目GGW-50S

彎曲鋼管公稱通徑范圍（DN）DN15(Φ21) ,DN20(Φ26) ,DN25(Φ33) ,DN32(Φ42), DN40(Φ48) , DN50(Φ60) GB/T28897-2012《鋼塑復合管》中規定的

公稱通徑不大于50mm（≤DN50mm）鋼塑管的彎曲試驗方法

鋼管彎曲角度0°-90°內任意設定

滾輪工作轉速≤1.4 r/min

彎曲角度控制精度±1.5°

電動機功率1.5kw

隨機配備鋼管用彎心套R（8倍徑）

彎曲壓輪Φ21mm×8≈168mm；Φ26mm×8≈208mm；Φ33mm×8≈264mm；

Φ42mm×8≈336mm；Φ48mm×8≈384mm；Φ60mm×8≈480mm

滾輪半徑R10、 R13、 R16.5、R21、R24、R30

試驗控制方法1.手動控制：由手動控制樣品彎曲試驗，彎曲過程由手動控制彎曲角度；

2.自動控制：由設備自動控制彎曲試驗，彎曲角度可設置，彎曲過程中角度時時顯示，彎曲角度達到設置角度時會自動停止。

整機外型尺寸970X760X1170mm

重量700kg
