一、系統組成：

電源模組 + 控制模組 + 數據采集模組 + 通信模組 + 結構殼體

具體如下：

電源模組：由鋰電池+電池座組成，負責為系統提供電源；

控制模組：負責整個系統的電源管理及數據采集的正常運行；

數據采集模組：負責與前端設備通信、采集數據；

通信模組：負責將采集到的數據傳輸?shù)缴隙似脚_，并接受上端的簡單指令；

結構殼體：為整個系統的承載單元，防水、耐腐蝕，電池及SIM卡易于更換。

二、工作原理：

    由控制模組負責整個系統的正常運行，上電后系統初始化并進入睡眠狀態，在到達發送數據的時間激活系統，通過串口采集在線設備的數據，通過短信方式將采集到的數據發送到上端平臺，并檢測有無收到上端發送來的指令信息，如果沒有，再次進入睡眠狀態，等待下次觸發。

為了盡量延長單次系統的工作時間，減少更換電池的頻次，系統大部分時間是在睡眠狀態度過的，根據要求，可每天發送幾次數據到上端平臺。采用短信的方式來發送數據，具有以下幾個優點：

1、不要求上端必須實時在線，短信發出后，上端可在任意的時間開機接收數據。

2、采用短信方式，不要求上端有固定IP。

3、下端降低功耗，延長電池使用壽命。

4、每天幾條短信，費用低廉。

三、外部接口

1、天線接口（3米帶吸盤高增益天線）；

2、9針標準RS232接口（接收在線數據）；

3、電源開關；

四、具體參數：

1、外形尺寸：圓柱形，直徑150px左右，高625px左右；

2、單節電池供電工作時間：> 12個月；

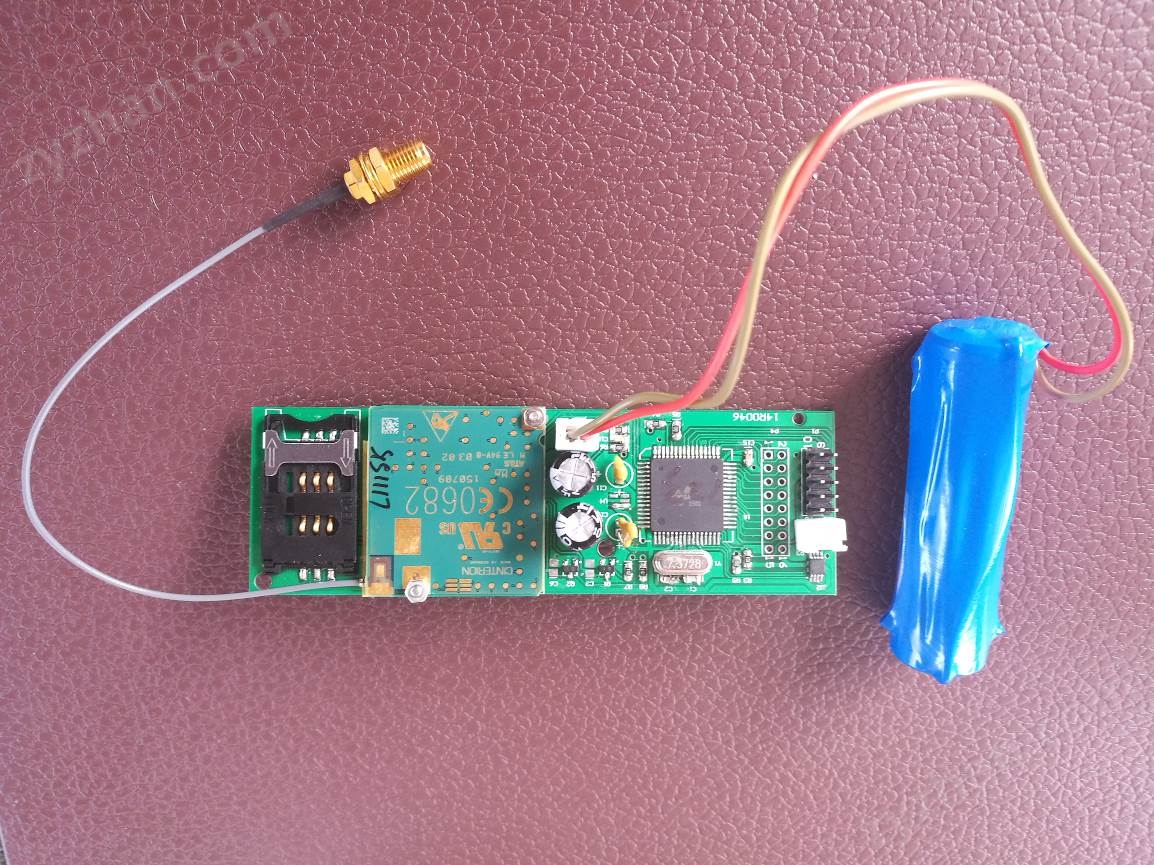

3、線路板尺寸：110mm*35mm

4、供電電壓：3V

5、整機功耗：待機模式電流<5uA；

6、數據采集方式：RS485或RS232；

7、數據傳輸方式：GSM短信息；

8、實時時鐘誤差：≤0.04‰；

9、數據發送頻次：0.5、1、2、3、4、6、8、12、24、48小時可設；

10、設備運行溫度：-20℃～+60℃；

11、相對濕度：5％～85％ 無凝結；
