在芯片進入大規模量產階段后，確保芯片均能長期保持穩定可靠的運行狀態，是芯片制造端的重要職責。ORT（Ongoing Reliability Test，持續可靠性測試）是實現這一目標的關鍵質量監控手段。

一、ORT的目標與意義

ORT的核心目標是在芯片生產過程中持續評估并保障產品的可靠性。在整個生產周期中，它發揮著多重重要作用：

1. 質量控制

ORT能夠檢測出生產過程中的問題與不一致性，有助于識別并解決可能影響芯片長期可靠性的潛在隱患。這有助于防止不合格產品流入市場，從而維護產品的質量水平。

2. 風險管理

ORT能夠預測并預防潛在的產品故障，有效降低產品召回、維修以及由此引發的安全事故風險。在車規、工業控制等對可靠性要求高的領域，ORT的價值尤為凸顯。

3. 監控過程與供應鏈

芯片制造涉及復雜的供應鏈和眾多工序。原材料批次的差異、封裝廠工藝參數的微小變化，甚至測試設備本身的校準偏差，都可能引入可靠性風險。ORT通過對成品（待出貨芯片）的持續測試，間接監控整個“材料-制造-封裝”鏈路的穩定性，是識別跨環節潛在問題的有效途徑。

4. 捕獲微觀變異

先進制程對金屬層厚度偏差、摻雜濃度漂移等工藝波動敏感。傳統的CP（晶圓測試）和FT（終測）主要關注芯片的功能和即時參數，難以有效評估這些可能導致長期失效的微觀機制（如電遷移、經時介電擊穿）。ORT通過精心設計的加速應力測試（如HTOL/高溫工作壽命，TCT/溫度循環），促使這些微觀變異提前顯現，從而避免量產數月后出現批量失效的情況。

二、芯片ORT的實施策略

ORT在芯片測試中的具體實施，具有幾個區別于通用ORT的特點：

1. 真實反映產線狀態

測試樣品定期從產線末端（封裝測試完成、待出貨階段）的新批次中隨機抽取。避免使用預先篩選過的樣品，以確保樣本能夠真實反映當前量產的實際狀態。

2. 模擬與加速測試

ORT測試主要圍繞兩大核心展開：

真實工況模擬：在接近芯片實際應用環境（溫度、濕度、電壓、負載）的條件下進行長時間運行測試，監測其性能衰減趨勢和具體的失效模式。

加速壽命測試（ALT）：這是芯片ORT的核心環節。通過施加科學設計的強化應力（如提高溫度/電壓、加速溫濕度循環），基于已知的物理失效模型（如電遷移、經時介電擊穿），在可控時間內激發并暴露潛在的長期失效風險。這些風險包括但不限于金屬線電遷移、柵氧擊穿、封裝分層、焊點疲勞等。

輔助電性測試：在可靠性測試前后，通常需要輔助一系列電性測試項目來量化芯片性能變化，例如DC參數（電壓、電流、阻抗）、AC參數（頻率響應、增益）、開關特性、功耗（靜態/動態）、I/O特性、EMI/EMC、存儲器的電荷/數據保持能力等。這些測試需要使用專用設備（如參數分析儀、示波器等）并遵循相關標準。

3. 數據驅動決策

持續、系統地收集測試數據（尤其是失效發生的條件、時間、模式）并進行深入分析是ORT的精髓。其目標并非追求缺陷的檢出，而是通過統計分析建立可靠性的性能基線，并敏銳偵測任何偏離基線的系統性變化。遲緩的響應將削弱ORT的預警價值。

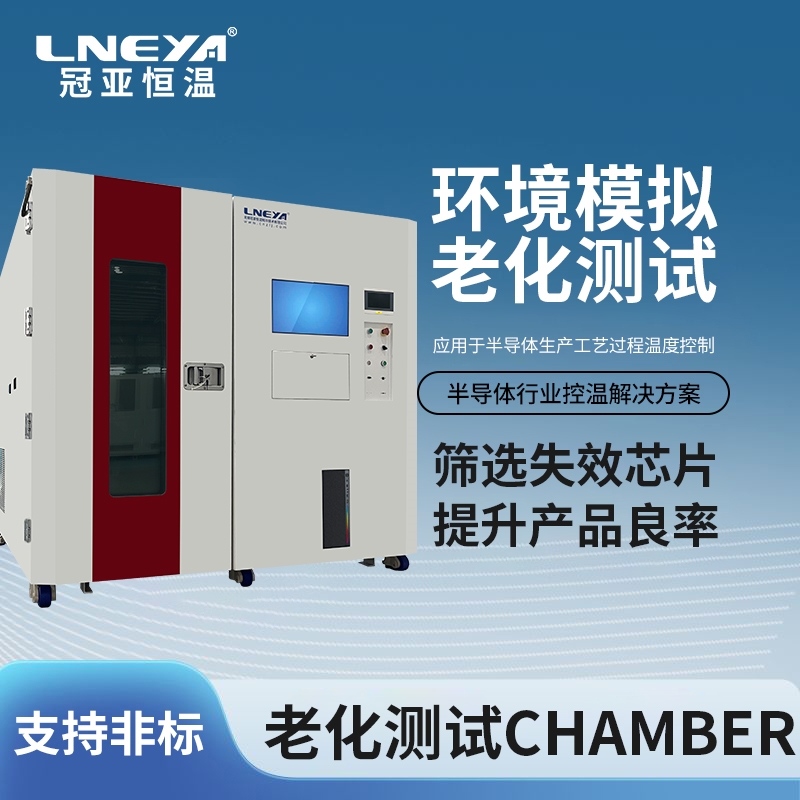

三、高低溫老化箱在芯片ORT中的應用

高低溫老化箱在芯片ORT（持續可靠性測試）中主要體現在以下方面：

1、環境模擬能力

可準確控制溫度范圍（-70℃~180℃），覆蓋芯片實際工作場景的嚴苛條件，如車載芯片的-40℃冷啟動與125℃持續運行測試，加速暴露材料老化、焊接點疲勞等潛在失效模式。

2、溫變速率與穩定性

采用PID溫控算法與強制空氣循環系統，實現±0.5℃溫度偏差與3~10℃/min快速溫變，滿足JEDEC標準中溫度循環測試的嚴苛要求，縮短測試周期。

3、多維度數據監測

內置傳感器實時采集溫度、濕度（可選）及芯片電參數，結合軟件生成溫度-時間曲線與失效分析報告，準確定位如CMOS閾值電壓漂移、金屬互連線電遷移等早期故障。

4、兼容性與安全性

支持多芯片并行測試，配備過溫保護、斷電續測功能，符合半導體設備安全性的規定，避免測試過程引入污染。

在芯片穩定量產階段，ORT是保障產品長期可靠性的重要監控手段，高低溫老化箱可有效驗證芯片在長期使用中的可靠性，降低量產階段故障率，是半導體行業ORT測試的核心設備。
