深圳二次元 VMT4030影像測量?jī)x功能簡介

一. 儀器整機圖：

二．儀器特點：

1. 整機采用天然大理石制作（行業內儀器X、Y測量平臺普遍是采用鑄鐵及鑄鋁制造，熱脹冷縮明顯大于天然大理石，如此無法確保儀器長久保持精度穩定）,形變,高精度,高穩定性;

  2.  Z軸采用模塊化設計,加裝配重;升降調焦時更平穩；

 3.  三層工作臺設計，確保測量平臺高直線度及高垂直度；

 4.  LED冷光源(表面光及輪廓光)調節旋扭前置,操作更方便；

5.  三軸采用精密無牙絲桿傳動，即可微調又可快速移動；測量效率更高；

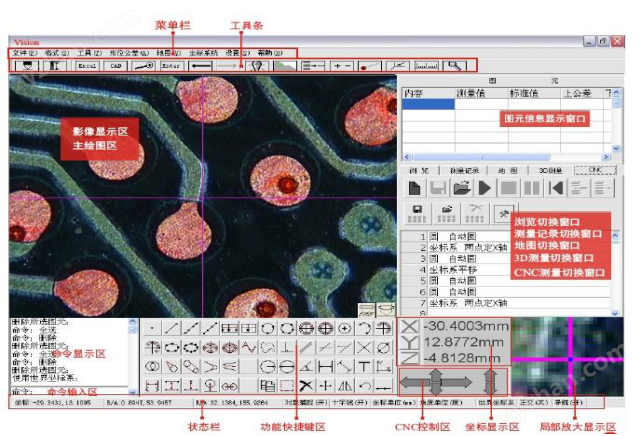

 三：測量軟件功能簡介：



1.繪圖功能：



2.標注功能：



3.編輯功能：



4.報表輸出：



 5.其他功能：

   1）自動尋邊功能：可設定感應靈敏度，避免人為視覺誤差。

2）LED可調可選擇上下雙光源：為測量工件需要提供寬廣多變的燈源選擇系統。

3）可即時轉換量測值之基本單位mm、inch。

4）坐標變換：以測量要素為基準，實現坐標系平移、旋轉等變換，建立工件坐標系。

5）復合幾何元素測量及評定：距離（點到線距離、線與線距離、線到圓Z短距、線到圓心距離、線到圓Z長距、非相交圓的兩圓心距）；角度:(線與線的夾角)；角平分線（如平行可來求對稱線）。

6）形狀誤差評定：同心度、直線度、真圓度等。

7）對產品可以清晰的拍照，影像可以JPG或BMP的圖片格式輸出。

8）可對工件進行精確二維抄數，并可將抄數資料輸出DXF圖檔。



四．儀器專用桌：

    帶有升降地腳，有調節水平、減震功能；另帶有腳輪，放下地腳后可隨意推動；
