精密二次元

VMC600影像測量?jī)x技術參數

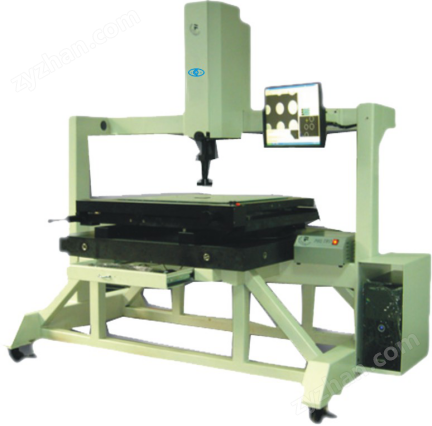

一. 儀器整機圖：、

二．儀器特點：

1.整機采用天然大理石制作（行業內儀器X、Y測量平臺普遍是采用鑄鐵及鑄鋁制造，熱脹冷縮明顯大于天然大理石，如此無法確保儀器長久保持精度穩定）,形變,高精度,高穩定性;

 2. Z軸采用模塊化設計,加裝配重;升降調焦時更平穩；

3. 三層工作臺設計，確保測量平臺高直線度及高垂直度；

  4. LED冷光源(表面光及輪廓光)調節旋扭前置,操作更方便；

5.采用精密無牙絲桿傳動，即可微調又可快速移動；測量效率更高.

三：測量軟件功能簡介：

1、基本幾何量測

點,線,圓,弧,曲線，橢圓等



2、組合元素量測

角度,組合量測,圓心距,圓切線,兩線距，兩線中線,中心點，垂直距離，角平分線,兩線交點等

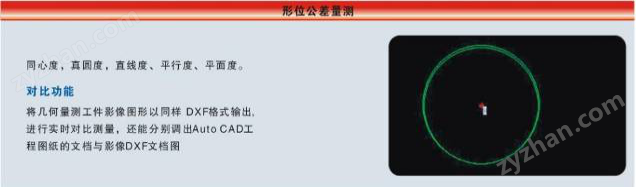

3、形位誤差量測

   同心度,真圓度,直線度,位置度,平行度,傾斜度等

4、 AUTOCAD讀檔，圖形比對

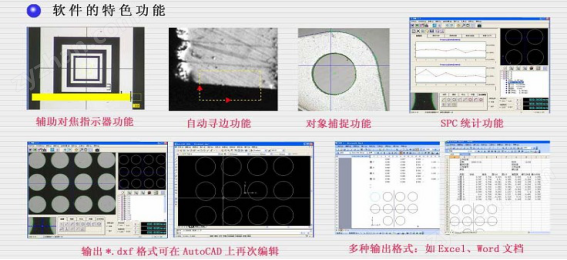

5、其它功能介紹：

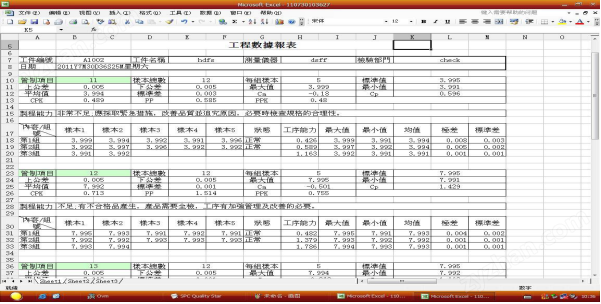

6、 SPC自動測量報表功能（自動型儀器之功能）：

可實現批量檢測，編寫一個測量程序，大批量自動檢測，并輸出多種格式統計報表：

7、工作不必?cái)[正，有座標轉換功能，量測效率高

量測實際物件時，往往要建立坐標系，座標轉換功能能避免工件擺放費時的麻煩，本軟件能提供坐標的數值化的平移和旋轉，根據加工的需要，有些工件的坐標系是假想坐標系，工件上不能直接找到，而是在工件的某些特征上通過平移和旋轉得到

8、測數據輸出

量測資料可輸入通用的辦公軟件統計，如EXCEL，WORD格式，并作成檢驗報表打印輸出。

9、 圖形抄數及DXF輸出

在量測過程中所輸出的圖形，可經由本功能輸出至DXF
