詳細介紹
1、 用途
調制-飽和-脈沖式熒光儀的出現，使得葉綠素?zé)晒庖巴鉁y(cè)量變得方便，但仍然存在著不能在線測量，每次只能測量一個樣品、無法長期監測等問題
針對上述問題，我們推出了在線式葉綠素?zé)晒獗O(jiān)測系統，可以長時期的連續監測植物的葉綠素?zé)晒鈪?shù)，并且可以配合無線傳輸模塊，遠程傳送數據，單個儀器可同時測量多達32個樣品，并且簡單的編程設置，可以選擇任意時間或不同時間重復測量相同的參數，對更深入的研究植物的光合作用機制及環境對植物的影響具有重要的意義。
2、 特點
1） 數采加探頭式設計，一次可以同時測量32個植物樣品

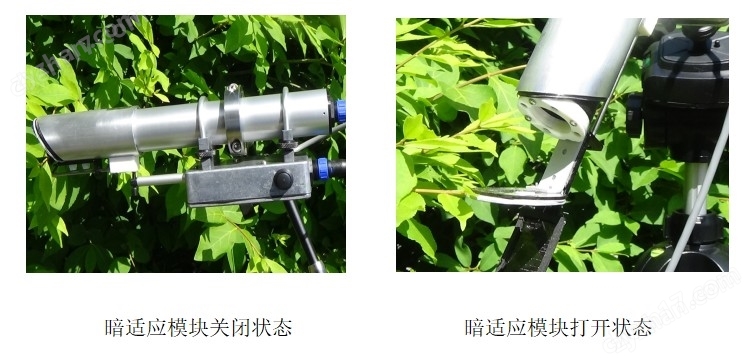

2） 創新性的暗適應模塊，實現日光下自動暗適應，替換暗適應葉夾、錫箔紙
3） 在線式監測葉綠素含量（mg/m2）、冠層光譜NDVI、NDRE（歸一化紅邊植被指數）、PPR（植物色素比率指數）和CCCI（冠層葉綠素含量指數），評估植物抗旱性、植物氮含量、營養脅迫、病害脅迫
4） 精確測量非光化學淬滅NPQ弛豫組分：葉黃素循環（qE）、葉綠體遷移(qM)、光抑制（qI）、狀態轉換（qT）用于評估環境脅迫條件下植物內在的生理調節能力，如耐干旱、耐高溫、耐寒冷、耐鹽堿能力。
3、測量參數：
| 光適應測量參數： Y(II)、ETR 、PAR、Fm’、Fs、Tleaf |
| 暗適應測量參數 FV/FM、FV/FO、Fo、FM、FV、FO’ |
| 淬滅參數： |
| Hendrickson淬滅協議參數：Y(NPQ), Y(NO), Y(II), NPQ, FV/FM |
| Kramer淬滅協議參數：qL, Y(NPQ), Y(NO), Y(II), FV/FM Kramer new：NPQ(T), qE(T), & qI(T) （近紅色光源） |
| Puddle淬滅協議參數：NPQ, qN，qP,Y(II), FV/FM |
| 淬滅弛豫參數：葉黃素循環qE、葉綠體遷移qM、狀態轉換qT、光抑制qI |
| Ruban/ Murchie 參數：pNPQ & qPd |
| 快速光曲線： |
| rETRMAX ：電子傳遞速率(Eiler and Peeters) |
| α： 是通過將ETR與PAR關聯而創建的低PAR值處的初始斜率。 |
| Ik： 至低飽和光強 |
| Im：光化光強 |
4、技術參數：
4.1 光源：
Ø 藍光飽和脈沖強度：
Fm’校正，7000 μmols/m2/s
方形頂部脈沖，10000 μmols/m2/s
Ø 紅光飽和脈沖強度：
Fm’校正，7000 μmols/m2/s
方形頂部脈沖，10000 μmols/m2/s
Ø 調制光源：
Blue 455nm – 半波寬21nm的藍色光源
Red 640nm—半波寬17nm的紅色光源
Ø 光化光源：
藍光，可達5000 μmols m-2 s-1
紅光，可達5000 μmols m-2 s-1
Ø 遠紅光源：
結合暗適應模塊用于Fo’測量或者暗適應模式中Fv/Fm測量前的預照射。
Ø 檢測方法： 脈沖調制式
Ø 檢測器&濾波器： 具有700 ~ 750帶通濾波器的PIN光電二極管
Ø 采樣速率： 1~10000點每秒，根據不同測量自動選擇
Ø 存儲空間： 2GB
Ø 算法：25ms內8點平均值計算FM, FM', FO, & FS，降低噪音值
Ø 輸出: CSV文件，可以通過wifi，以太網、U盤傳輸；可選手機、無線點對點、衛星電話傳輸方式
Ø 供電：可以根據要求提供外部12伏電池。可以使用太陽能電源和主電源。
Ø 操作溫度： -10℃~+50℃

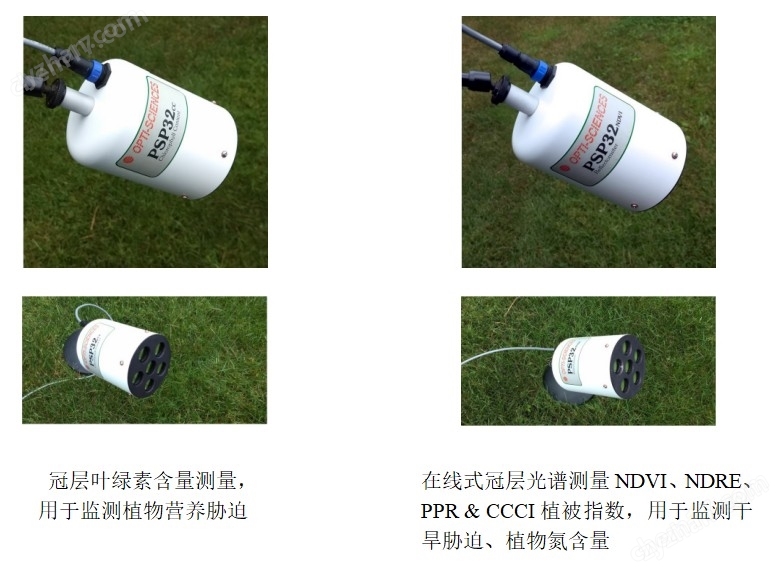

4.2 葉綠素含量探頭技術參數：
Ø 測量參數：CFR或葉綠素?zé)晒獗嚷剩?/span>F735/F700）,葉綠素含量mg/m2;
Ø 測量面積：10cm—1.2m直徑
Ø 光源：LED 460 nm藍二極管的半帶寬為15nm。
Ø 檢測器：兩個固態高靈敏度探測器。 提供帶寬限制濾波器。同時進行雙波長檢測。 700nn至710nm，以及730 nm至740 nm。
Ø 測量模式：?jiǎn)为?dú)測量或測量平均
Ø 重復性：取決于信號強度。對于信號強度較低的樣品，建議對多次測量取平均值。
Ø 對于信號強度高的樣品，比率值通常為+/-0.03或更高；
Ø 安裝：標準三角支架
4.3 在線光譜NDVI、NDRE、PPR & CCCI探頭技術參數：
Ø 測量參數：NDVI, NDRE, PPR, CCCI
Ø 測量面積：10cm—1.2m直徑
Ø 調制光設計：防止光化光強度差異
Ø NDVI歸一化植被指數
NDVI - (r850-r720)/(r850+r720),
范圍 0-1.00
Ø NDRE歸一化紅邊指數
NDRE- (r720-r660)/(r720+r660),
范圍 0-1.00
Ø PPR植物色素比率
PPR - (r540-r450)/(r540+r450),
范圍 0-1.00
Ø CCCI冠層葉綠素含量指數
CCCI - NDRE/ NDVI
范圍 0-1.00
Ø 安裝：標準三角支架
5、系統組成：

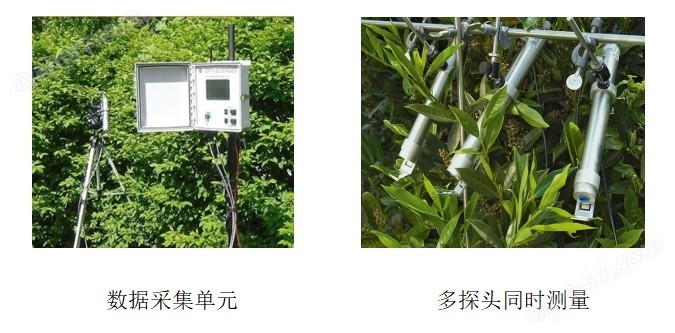

數據采集器

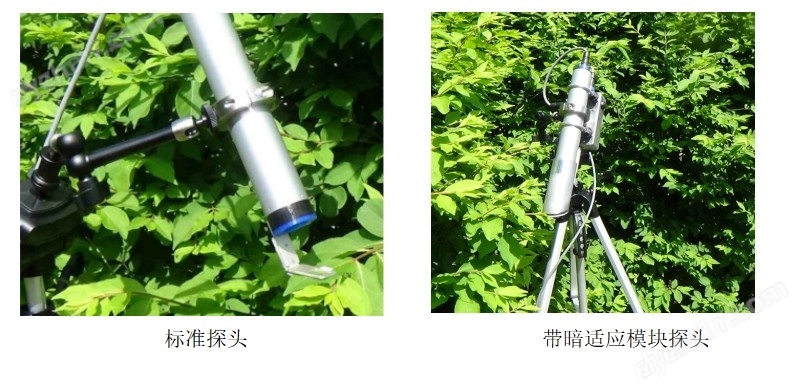

Ø 標準光適應探頭或帶暗適應模塊的探頭

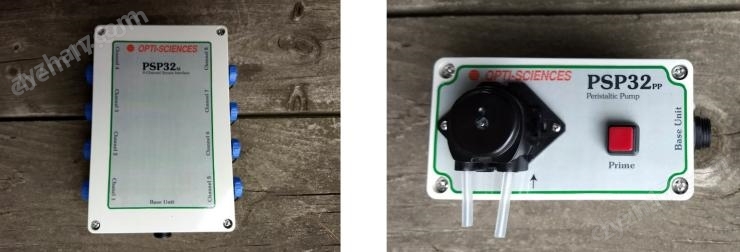

Ø 分線器(探頭較多時配置)；

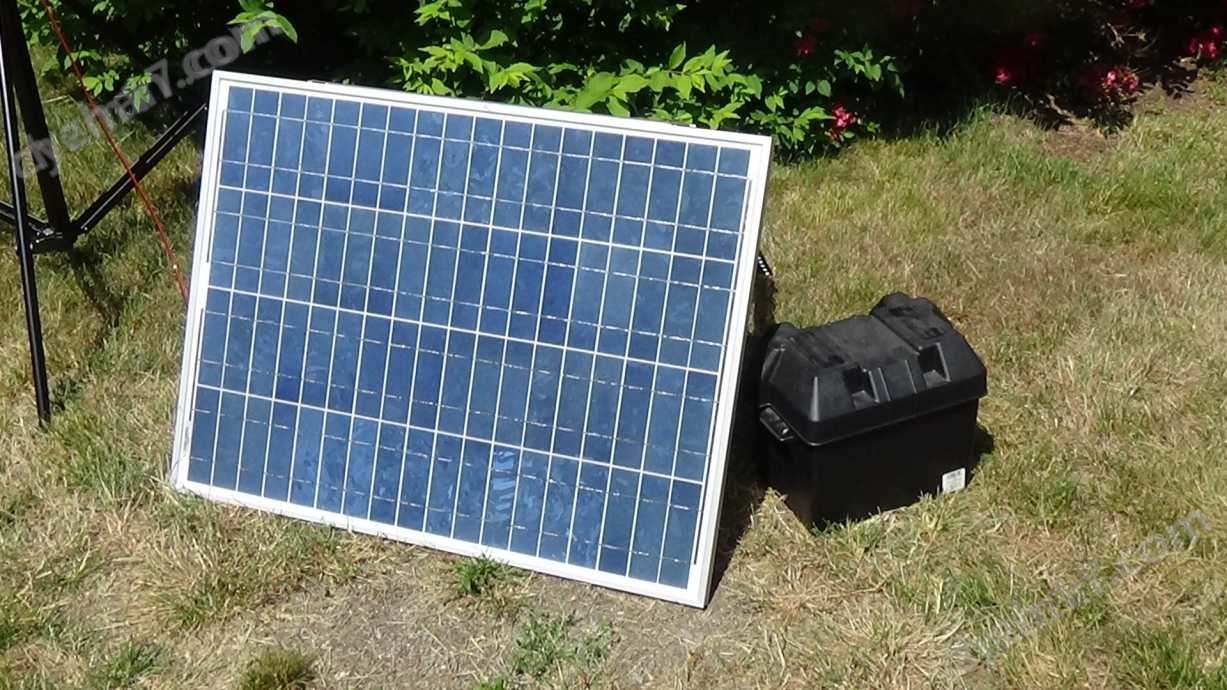

供電單元(交流或太陽能板供電)

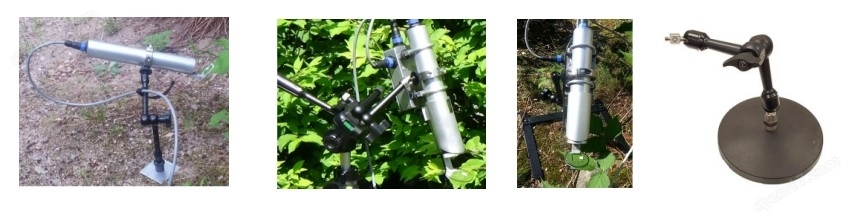

Ø 安裝支架等附件
Ø 在線數據傳輸單元（標配WIFI）
Ø 其他可選部件：
利用測量結果進行外部控制連接的部件 用于外部氣象數據輸入
土壤水分探頭和土壤溫度探頭接入盒 允許PSP32控制液體養分和水的分配
