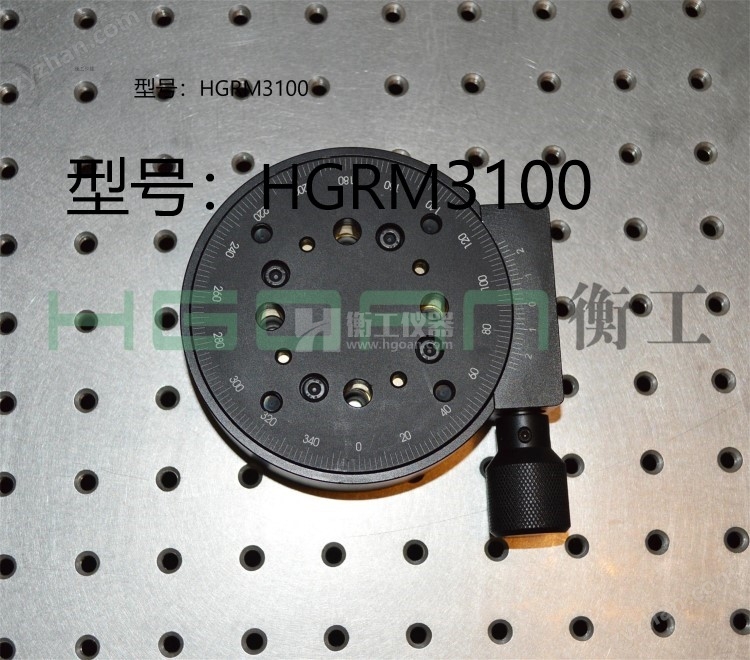

HGRM3100蝸輪旋轉臺

臺面可以360°旋轉

• 精加工蝸輪蝸桿傳動，減速比大，精度高，大承載

• 精密軸系設計，精度高，穩定性好

• 圓周360°刻劃，方便讀數

• 上下部均有標準孔距的連接孔，方便將其與其它位移臺連接，組成多維移動臺

• 臺面直徑:100mm

• 調整范圍:360°

• 最小刻劃:1°

• 最小讀數:2′

• 靈敏度:1′

• 中心通孔:無

• 負載:15kg

• 自重:0.5kg

•


• HGRA3重載大型電動旋轉臺

• HGRA3系列電動轉臺是高精度大負載的工作臺是各類大負載高精度旋轉應用的理想選擇,

• 可以根據用戶要求提供矩形或圓形工作臺。

• 工作臺面Φ520mm---Φ2500mm可選

• 水平承載載200Kg-12000Kg可選

• 重復定位精度:4″---±2°

• 工作臺轉速:5-10r/min

• 標配伺服電機,運動控制器

•

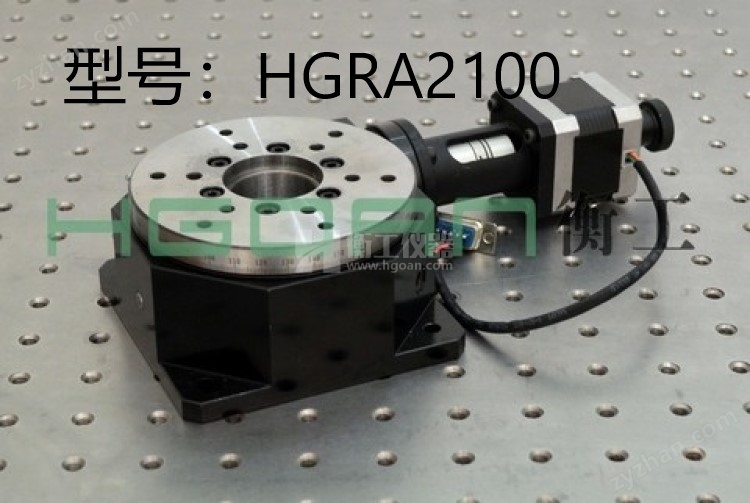

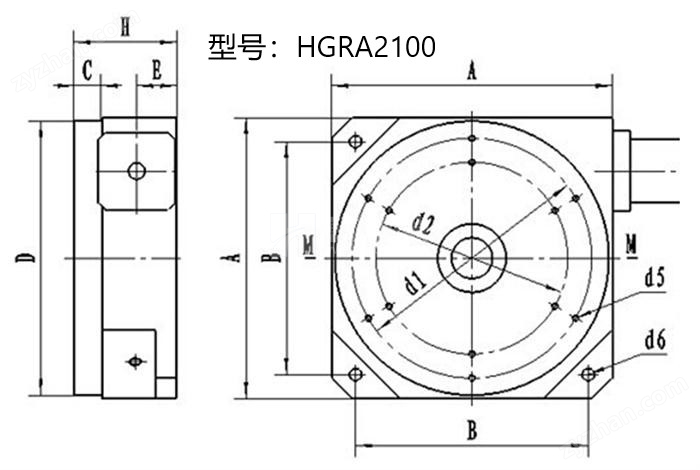

• HGRA2100高精度電動旋轉臺

• 特點：

• 全新設計，除具備HGRA1100的優點外，在很多細微之處又做了獨到改進

• 全部為精研鋼件，運動平穩

   軸系設計更具特點，除了適合水平使用外，同樣適合垂直或倒置使用

   巧妙設計，使得磨損間隙調整更加方便，只需要一把扳手

   日常維護也更方便簡單，有效延長使用壽命



  HGSW3-100 三維旋轉臺

• 產品詳情：

• 水平旋轉360°，繞X軸旋轉±90°，繞Y軸旋轉360°；

•


• 臺面及工裝可根據用戶要求訂制；

•


• 可電動可手動；

•


• 旋轉軸系采用軸承鋼材料精密加工而成，精度高，承載大，壽命長；

•


• 傳動采用蝸輪蝸桿結構，臺面可以任意正反旋轉；蝸輪蝸桿經過精密研配；

•


• 負載15Kg、旋轉精度0.0025°；重量20Kg；

•


• 可根據用戶要求訂制不同精度、不同尺寸、不同負載的各類多維轉臺。
