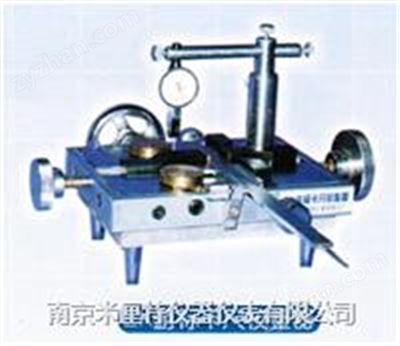

EK游標卡尺校正器
EK游標卡尺校正器主要是對一些變形和磨損較大的游標卡尺的校正，使用方便，減輕量具檢修人員的勞動強度，省時省力，是計量人員的檢修設備。
EK游標卡尺校整器用途：
游標卡尺常見的修理有：內外量爪磨損造成間隙過大和喇叭口，主尺彎曲等現象。本產品適宜校整擠壓125毫米至300毫米游標卡尺的內外量爪。
本產品具有定位簡便、可靠、操作靈活、零件受力均勻、穩定，擠壓后間隙較理想，跡，并附有微動指示用的表架，且各部位均為電鍍、外形美觀、結構為敞開式、便于檢修和保養。
EK游標卡尺校整器作用方法：
1、外量爪的修理(見圖一)
將游框緊固螺絲取下，把卡尺張開放在本校整器上，將附件7放在主滑槽內，使卡尺背部與壓塊1、2和附件7貼平，加力于壓塊3、6、7使卡尺固定，然后轉動手輪，使正、反螺帽帶動壓片4、5向外量爪加力，達到修復的目的。
2、內量爪修理：(見圖二)
同樣將卡尺放在本校整器上，主尺的背面貼平壓塊1、2，并頂住內量爪與主尺連接端，外量爪與壓塊3側面貼平，壓塊3頂緊主尺，壓片4、5與外量爪輕輕貼緊。轉動手把向壓塊6加力，使內量爪張開，達到修復的目的。如單邊擠壓，可將不修理內量爪一邊的壓塊松開，同上定位，加力于壓塊6，靠近一邊便達到修理的目的。
如擠壓過量，可退開壓塊6，單獨加力于壓塊1、2即可。
3、主尺彎曲的調直
把壓塊1、2退到外邊，將主尺彎曲部份正對壓塊6，以壓塊1、2做支點，加力于壓塊6即可調直。
4、表架上可放1只杠桿百分表，可直接觀察壓進多少毫米。
