一米平面光柵攝譜儀WP1型

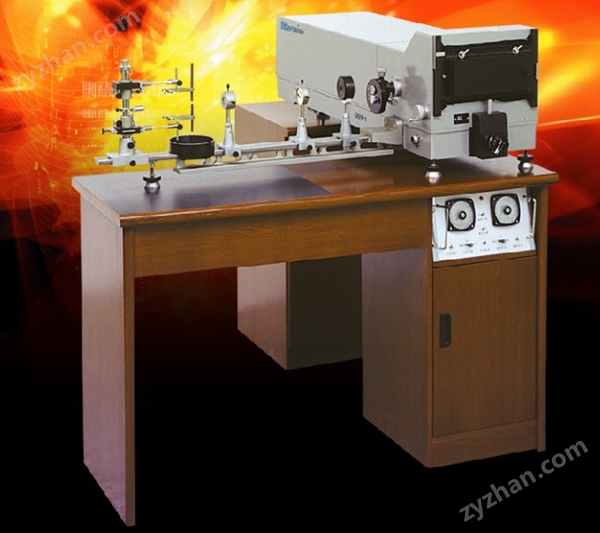

一、儀器外觀
二、儀器用途
WP1型平面光柵攝譜儀是在200nm-800nm波段范圍內作發射光譜分析的儀器。廣泛地應用于教學、地質、冶金、機械、石油化工等部門作光譜定量和定性分析。
三、平面反射光柵技術規格
| 光柵線數 | 1200條／mm | 1200條／mm | ||
| 有效面積 | 50*30mm | 50*30mm | ||
| 閃耀波長 | 300nm | 570nm | ||
| 色散nm/mm | 上等0.8 | 二級 | 上等0.8 | 二級0.4 |
| 理論分辨本領 | 6*104 | 6*104 | 12*104 | |
| 適用工作波段 | 200nm-600nm | | 400nm-800nm | 200nm-400nm |
四、儀器特點
·光學系統采用艾伯特垂直對稱形式裝置，慧差及象散可矯正到理想程度，在較長譜面范圍內譜線清晰，結構均勻。
·儀器采用三透鏡消色差照明方法，狹縫得到均勻照明，使同一條譜線黑度均勻。
·儀器縫前的哈特曼光欄及三階，九階減光板。
·使用控制箱控制譜過程。
·儀器配備直流電弧，交流電弧光源，以適應不同分析任務的需要。
·儀器配置工作臺，安裝和操作方便。
五、儀器技術規格：
·工作波段：200nm-800nm
·儀器焦距：f=1050mm
·譜板尺寸：240*90mm
·相對孔徑：D/f=1:25
·狹縫指標：變化范圍0.003-0.3mm，手輪格值0.001mm
·外形尺寸（包括導軌）：1350*1230.420(mm)
·主機重量：80kg
六、儀器成套性
| 名 稱 | 單 位 | 數 量 |
| 攝譜儀主機 | 臺 | １ |
| 儀器工作臺 | 套 | １ |
| 交直流電弧發生器 | 臺 | １ |
七、一米平面光柵攝譜儀裝箱清單一覽表
第1箱：主機箱
| 序號 | 名稱 | 數量 | 單位 | 備注 |
| 1 | 攝譜儀主機 | 1 | 臺 | |
| 2 | 工字型導軌 | 1 | 根 | |
| 3 | 垂直電極架 | 1 | 個 | |
| 4 | 對光燈 | 1 | 個 | 固定在3上 |
| 5 | 聚光鏡前組 | 1 | 個 | |
| 6 | 聚光鏡中組 | 1 | 個 | |
| 7 | 電磁快門 | 1 | 個 | 3、7四組固定在2上 |
| 8 | 光柵A | 1 | 個 | 閃耀波長300nm |
| 9 | 8倍放大鏡 | | 個 | |
| 10 | 內六角扳手 | 1 | 把 | |
| 11 | 內六角螺釘 | 2 | 個 | |
| 12 | 電極夾 | 2 | 付 | |
| 13 | 備用對光燈泡 | 4 | 個 | |
| 14 | 毛玻璃板 | 1 | 塊 | |
| 15 | 濾光片1 | 1 | 個 | |
| 16 | 保護片 | 3 | 片 | 15、16貼在14上 |
| 17 | 暗盒 | 2 | 個 | |
| 18 | 廢電極盒 | 1 | 個 | 與遮光板底座一處 |
| 19 | 底角 | 4 | 個 | |
| 20 | 遮光板 | 1 | 塊 | |
| 21 | 攝譜儀說明書 | 1 | 本 | 隨機文件 |
| 22 | 裝箱單 | 2 | 張 | |
| 23 | 合格證 | 1 | 張 | |
| 24 | 譜圖及譜線表 | 1 | 套 | |
| 25 | 參考譜板1 | 1 | 張 | |
| 26 | 光柵B | 1 | 塊 | （選購件）閃耀波長570 nm |
| 27 | 濾光片2 | 1 | 個 | （選購件）貼在14上 |
| 28 | 參考譜板2 | 1 | | （選購件）在隨機文件袋中 |
第2箱：工作臺箱
| 序號 | 名稱 | 數量 | 單位 | 備注 |
| 1 | 大工作臺 | 1 | 臺 | |
| 2 | 小工作臺 | 1 | 臺 | |
| 3 | 控制箱 | 1 | 臺 | 固定在1上 |
| 4 | 控制箱電源線 | 1 | 根 | 連接在3上 |
| 5 | 控制箱至主機、對光燈及快門聯線 | 1 | 根 | |
| 6 | 備用時間蓄電器 | 1 | 個 | 放在2內 |
| 7 | 控制箱說明書 | 1 | 本 | 隨機文件放在2內 |
| 8 | 控制箱裝箱單 | 1 | 張 | |
| 9 | 光譜感光板 | 1 | 盒 | （選購件）放在2內 |
| 10 | 光譜碳電極 | 1 | 盒 | （選購件）放在2內 |
第3箱：交直流電弧發生器箱
| 序號 | 名稱 | 數量 | 單位 | 備注 |
| 1 | 交直流電弧發生器 | 1 | 臺 | |
| 2 | 使用說明書 | 1 | 本 | 隨機文件 |
| 3 | 裝箱單 | 1 | 張 | |
| 4 | 合格證 | 1 | 張 |
第4箱：變阻器箱
| 序號 | 名稱 | 數量 | 單位 | 備注 |
| 1 | 變阻器 | 1 | 臺 | |
| 2 | 電流選擇線 | 2 | 根 | 連接在變阻器上 |
| 3 | 變阻器與發生器連接線 | 1 | 根 | |
| 4 | 發生器電源線 | 1 | 根 | |
| 5 | 電極連線（梯子線） | 1 | 付 | |
| 6 | 發生器與控制箱連接線 | 1 | 根 | 細5芯 |
