Description 概述
SM4柱式載荷傳感器，是針對抽油機井功圖測試而設計。他一款具有高抗干擾性能的載荷傳感器。產品采用標準mv信號輸出以及全密封設計，可工作在高溫、高寒、高濕、高輻射等惡劣環境，目前廣泛應用于抽油機功圖測量系統中。廣泛應用于各大油田抽油機井光桿測力、汽車衡、軌道衡、料斗稱等、計量設備中。
特點：經過采油廠十幾年的使用，不斷完善；全密封防水設計，滿足全天候使用；優化插頭，提高可靠性；操作方便安全；可外部調零；可與SM38WX型無線數傳固定載荷/位移發送器一起構成 ;無線測試系統；輸出一致，互換；SM4B、SM4F為一體化標準電流、電壓輸出型。

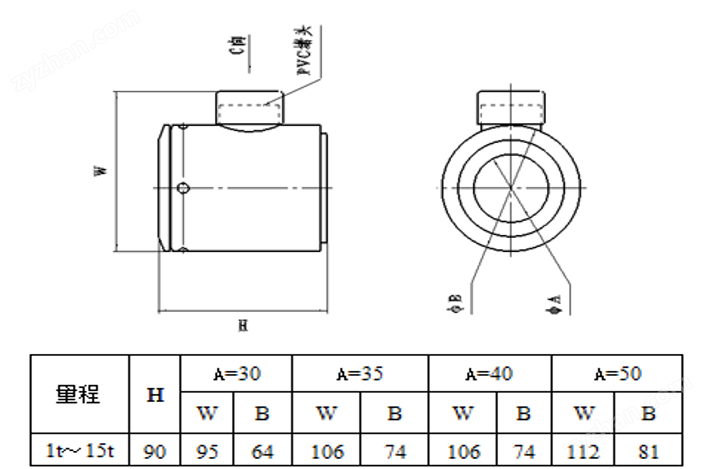

Dimensions 外形尺寸 （In mm. 1mm=0.03937 inches）
Circuit Diagram 電路圖：
Specification 技術參數：
| 項目 Type | 技術參數 Technical parameters |
| 測量范圍 | 0～250 KN |
| 靈敏度 | 1.0±0.05mV/V |
| 綜合精度 | 0.5%FS |
| 輸入阻抗 Input Impedance | 730±5 |
| 輸出阻抗 Output Impedance | 700±1 |
| 零點輸出 Zero Balance | ≤0.1%FS |
| 工作電壓 | 10VDC |
| 溫度漂移 | 0.5%FS/10℃ |
| 溫度補償 | -10~65℃ |
| 工作溫度 | -40～+85℃ |
| 安全過載 | 150% FS |
| 材質 | 高性能合金鋼或（鉻比大于15%不銹鋼） |
| 防護等級 | IP67 (IEC60529) |
