三維力傳感器基于應變式測力傳感器的基礎上采用電阻應變式原理，也稱應變式三維力傳感器。有彈性元件、電阻應變計和惠斯通電橋電路組成。被測物體的重量作用在彈性元件上使其變形而產生應變量，粘貼在彈性元件上的電阻應變計將與物體重量成正比的應變量轉化為電阻變化，再通過惠斯通電橋電路將電阻變化轉化為電壓輸出，通過顯示儀表將測得此電壓輸出值即可完成測量計量任務。

三維力傳感器基于應變式測力傳感器的基礎上采用電阻應變式原理，也稱應變式三維力傳感器。有彈性元件、電阻應變計和惠斯通電橋電路組成。被測物體的重量作用在彈性元件上使其變形而產生應變量，粘貼在彈性元件上的電阻應變計將與物體重量成正比的應變量轉化為電阻變化，再通過惠斯通電橋電路將電阻變化轉化為電壓輸出，通過顯示儀表將測得此電壓輸出值即可完成測量計量任務。

2.特點

◆傳感器可同時滿足X、Y軸0-50kg 扭矩0-80N.m 量程范圍內精度等級的測量；



◆抗側向力和抗沖擊力性能好；



◆一體化結構，安裝使用方便。



3.主要技術指標



稱量		kg 、N.m	X:50kg、Y:50kg、Z:80N.m
額定輸出		mV	0.8-2.0mV/V
溫度對零點影響		%FS/10℃	0.0280
溫度對輸出靈敏度影響	+20℃~+40℃	%FS/10℃	0.0210
	-10℃~+20℃		0.0140
綜合精度		%FS	0.2
蠕變/回零		%FS	0.0200
絕緣阻抗		MΩ	≥ 5000
零點平衡		%FS	2
使用溫度范圍		℃	-30～+70
推薦激勵電壓		V	5-15
安全過載范圍		%FS	150
防護等級			IP65
封裝方式			膠封

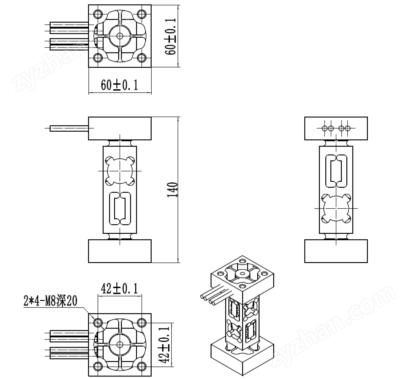

4. 外形結構
