Description 概述

SMA36SC型角位移傳感器是一種以電流輸出與軸旋傾角為線性關系的用于測量物體旋轉位置的傳感器，可用作位置反饋、角度檢測。

特點

1.標準4～20mA信號，輸出平滑性好；

2.兩線制，供電、信號同時傳輸，接線極性自適應；

3.強磁吸附式固定，安裝拆卸方便安全；

4.鋁殼全密封防水，滿足全天候使用；

5.耐折、耐高寒高熱電纜，使用壽命長。

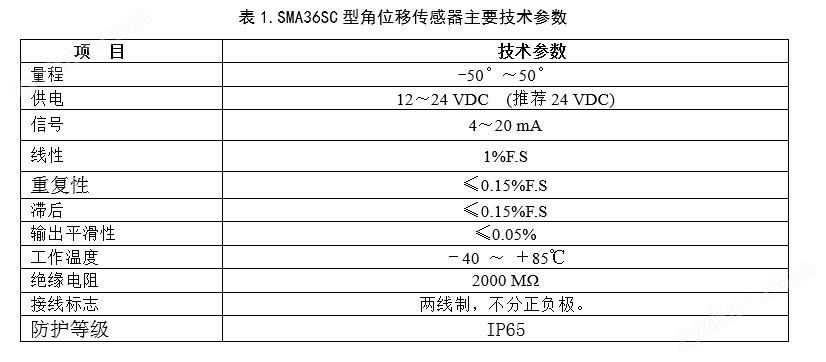

主要技術指標

外形尺寸

安裝實例

1.傳感器平放（磁鐵面向下）吸附在抽油機游梁軸承座平臺上，傳感器箭頭平行游梁且正指向“驢頭”。嚴禁傳感器側吸在游梁側面，否則影響測試準確性！

2.傳感器自帶170cm電纜，根部電纜請固定（可打結套拴在游梁軸承座的調整螺栓上）。其余電纜懸吊下來接入防爆接線盒。

3.注意懸吊電纜長度適中，確保在游梁旋轉中不緊短也不松長。盡量將電纜支撐懸空，確保游梁旋轉過程中電纜(可外加軟管保護)不磨擦游梁。

應用實例

1.抽油機懸點位移檢測，抽油機生產過程中傳感器檢測出游梁角度的動態變化，進而測算出抽油機沖次和沖程的數據。

2.吊車起吊位置檢測。安裝及應用原理同-1。
