概述
本傳感器采用合金鋼或不銹鋼材質，S型平行梁式。引進用美國原材料和美國BEAN公司專有加工技術生產。適用于：試驗機、料斗秤、吊鉤秤、推拉力計，鉚釘機、焊接機、冷熱壓貼膜機、鍵盤按鈕手感度測試儀等拉壓力測試儀器，自動化設備領域，工業測量領域。
特點
拉壓雙向承載、穩定性好、精度高、結構緊湊、安裝方便。
Dimensions 外形尺寸 （In mm. 1mm=0.03937 inches）
| 量程 | 尺寸 | |||
| H | W | L | T(2X) | |
| 200 300 | 80 | 30 | 62 | M10X1 |
| 500 | 80 | 30 | 62 | M12X1 |
| 1000 | 90 | 30 | 70 | M12X1 |
| 2000 | 90 | 45 | 70 | M16X1.5 |
| 3000 | 100 | 50 | 80 | M16X1.5 |
| 5000 | 130 | 58 | 92 | M20X2 |

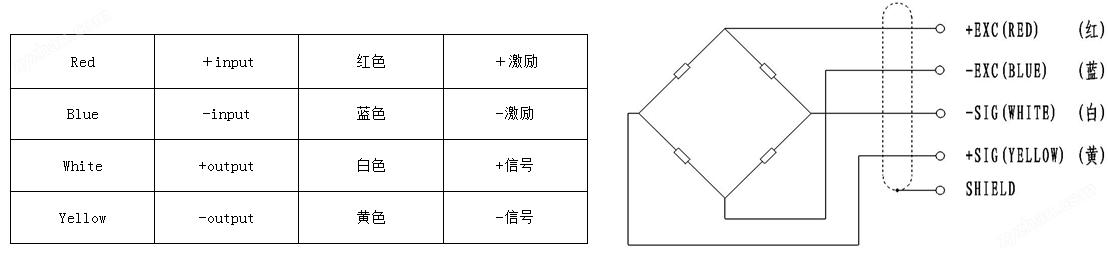

Circuit Diagram 電路圖：
Specification 技術參數：
| 項目 Type | 技術參數 Technical parameters |
| 測量范圍 | 0～5000kg |
| 工作電壓 | 10~12 VDC |
| 零點平衡 Zero balance | 1.0±% of rated output |
| 模擬輸出 | 2.0±0.015mV/V |
| 輸入阻抗 Input resistance（Rlc） | 380±5Ω（ohms） |
| 輸出阻抗 Output resistance（Ro） | 350±2Ω（ohms） |
| 絕緣電阻 Insulation resistance | ≥5000 MΩ（Mege-Ohms） |
| 綜合精度 | 0.05%FS |
| 溫度漂移 | 0.05%FS/10℃ |
| 工作溫度 | -40～+85℃ |
| 安全過載 | 200% FS |
| 本體塑變極限 | 300% FS |
| 本體斷裂極限 | 500% FS |
| 材質 | 高性能合金鋼或（鉻比大于15%不銹鋼） |
| 防護等級 | IP67/IP68 |
