1.概述

SM35-BD有線載荷傳感器，是針對抽油機井功圖測試而設計。他一款具有高抗干擾性能的載荷傳感器。產品采用標準mv信號輸出以及全密封設計，可工作在高溫、高寒、高濕、高輻射等惡劣環境，目前廣泛應用于抽油機功圖測量系統中。

適應工業環境的高可靠性設計，以及精度高、安裝簡單、維護方便、環保耐用等特點贏得用戶認可，不僅在國內的勝利、大慶、華北、長慶、新疆、青海等各大油田得到推廣應用，在海外石油公司也得到了部分應用。

---

2.特點

活動式安裝，節省安裝、吊車等費用；

全密封防水設計，滿足全天候使用；

可靠性高；操作方便安全；

可與其他型無線數傳固定載荷/位移發送器一起構成無線測試系統；

輸出一致，互換。

---

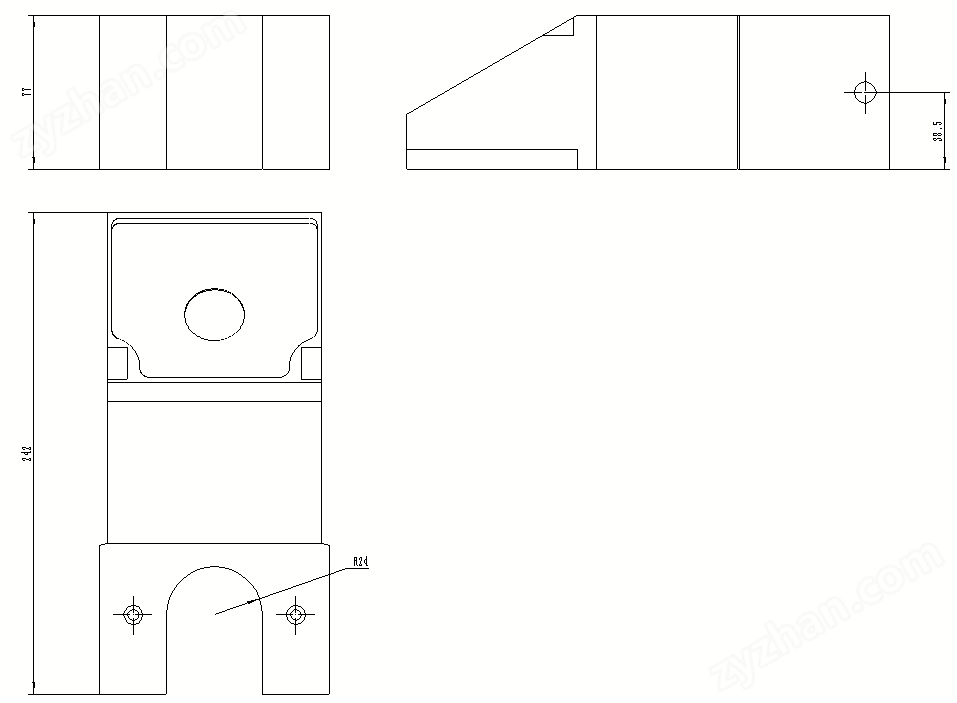

Dimensions 外形尺寸  （In mm. 1mm=0.03937 inches）

---

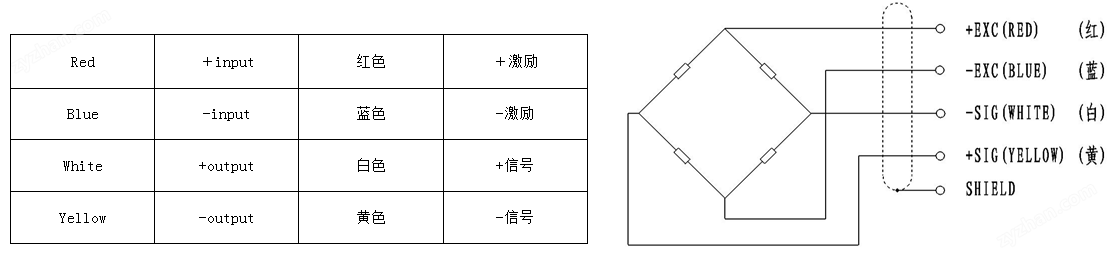

Circuit Diagram 電路圖：

---

Specification 技術參數：

項目   Type	技術參數   Technical parameters
測量范圍 Nominal load range	0～250KN
靈敏度 Sensitivity	1.5±0.1mV/V
綜合精度  Class precision	0.5%FS
輸入阻抗 Input Impedance	730±5、2400±5
輸出阻抗 Output Impedance	700±1、2000±2
零點輸出 Zero Balance	≤0.1%FS
工作電壓  Power supply	10VDC
溫度漂移  Effect of temperature	0.5%FS/10℃
溫度補償 temperature compensation	-10~65℃
工作溫度  Operating temperature	-40～+85℃
安全過載  Safe Load Limit	150% FS
材質 Material material	高性能合金鋼或（鉻比大于15%不銹鋼） High performance alloy steel or (chromium ratio>15% stainless steel)
防護等級  Protection type	IP68  (IEC60529)
