廣東代理日本EISEN艾森三針TW-23三線規
- 量針又叫三針用以測量外螺紋中徑的三根一套的精密量針。
- 量針測量面的硬度應不小于58HRC，表面粗糙度Ra的*大允許值為0.05μm。
- 量針應成組供應，每組為3個量針，每組三針應帶有懸掛量針的號牌。
- ねじ測定用三針ゲージ
-
■ 精度?仕様
(検査成績書付)許容差 真円度?円筒度 相互差 硬さHRC ±2.0μm 0.5μm 0.5μm 58以上
三針ゲージ TWシリーズセット番號 呼び針徑
(mm)適用するねじの種類とピッチ又は山數 メートルねじ ユニファイねじ 管用平行ねじ ピッチmm 山 數 山 數 TW - 01
TW - 02
TW - 030.1155
0.1443
0.17320.2
0.25
0.3-
-
80-
-
-TW - 04
TW - 05
TW - 060.2021
0.2309
0.25980.35
0.4
0.4572
64
56-
-
-TW - 07
TW - 08
TW - 090.2887
0.3464
0.43300.5
0.6
0.7548
44,40
--
-
-TW - 10
TW - 11
TW - 120.5196
0.5774
0.7217-
1
1.2528
24
2028
-
-TW - 13
TW - 14
TW - 150.7954
0.8949
1.0227-
1.5
1.7518
16
14-
-
14TW - 16
TW - 17
TW - 181.1547
1.1932
1.30162
-
-13
12
11-
-
11TW - 19
TW - 20
TW - 211.4434
1.5908
1.78972.5
-
310
9
8-
-
-TW - 22
TW - 23
TW - 242.0454
2.3863
2.59813.5
4
4.57
6
--
-
-TW - 25
TW - 26
TW - 272.8868
3.1817
3.57945
5.5
-5
41/2
4-
-
-TW - 28
TW - 29
TW - 300.4041
0.4619
0.75360.7
0.8
-36
32
-
-
19TW - 31 3.4641 6 - - セット番號 組合せ TW - TS TW-01～TW-31

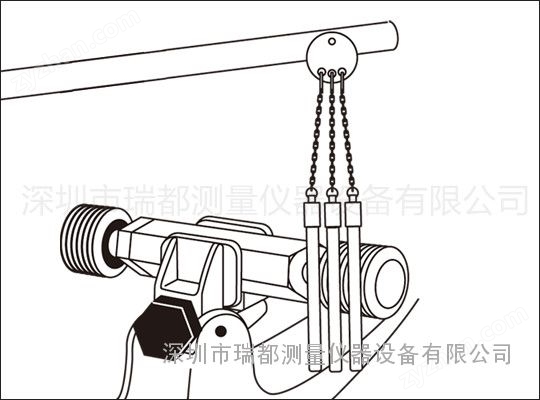

- 「三針ゲージ」の銘盤をスタンドなどに固定し、ゲージをぶら下げた狀態にする。
- 測定したい「ねじ」をマイクロスタンドなどにクランプして「三針ゲージ」に接觸させる

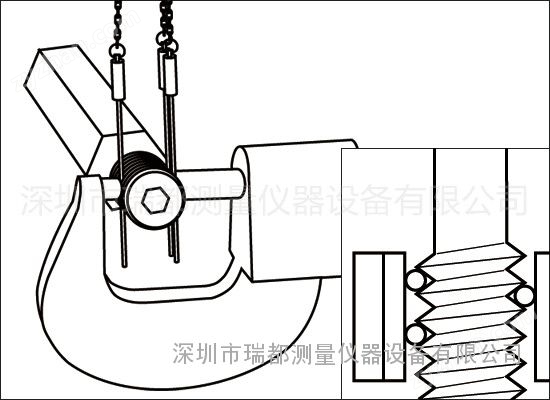

- 測定する「ねじ」の谷の部分に3本のゲージを當てる。
- 3本のゲージのうち1本(3本の真ん中)のゲージを「ねじ」の反対側に移動させる。
- マイクロメーターで測定し、測定數値を計算式に代入して「ねじ」の有効徑を求める。
