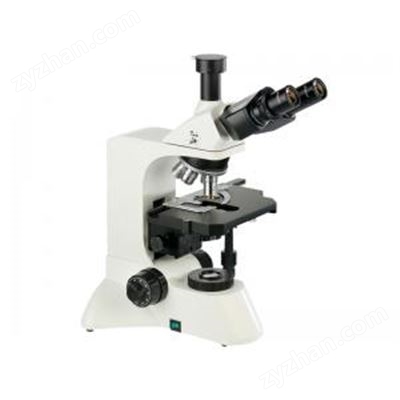

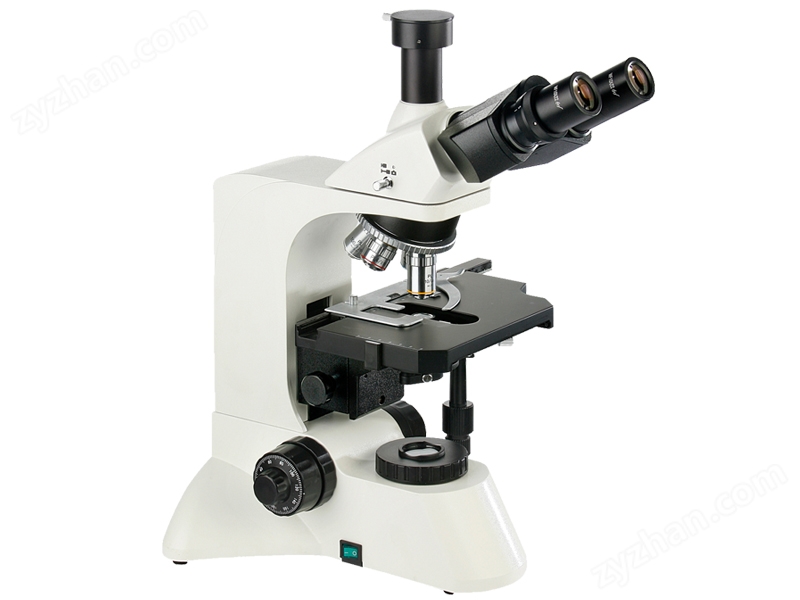

HSWL-3200型 三目正置生物顯微鏡【透射照明、相襯觀察】
產品簡介 Product introduction
HSWL3200系列 生物顯微鏡配置優良的無限遠平場消色差物鏡和大視野目鏡，成像清晰，視野廣闊。符合人機工程學要求的理想設計，采用低位調焦手輪，內向式物鏡轉換器與內置式提手設計，使操作更方便舒適，空間更廣闊，儀器搬運更安全。產品可廣泛應用于生物、醫學、工業、農業等領域，是醫療、教學、科研等單位的理想儀器。
應用范圍 Applications
本系列生物顯微鏡配置平場消色差物鏡和大視野目鏡，具有外形美觀,成像清晰，視野廣闊，操作方便等特點，可廣泛應用于生物學、醫學、工業、農業等領域，是醫療、教學、科研等單位的理想儀器。
性能特點 Performance characteristics
★ 采用優良的無限遠光學系統，可提供的光學性能。
★ 緊湊穩定的高剛性主體，充分體現了顯微操作的防振要求。
★ 符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。
★ 機械式移動載物平臺，適合于顯微觀察或多試樣快速檢測。
★ 模塊化的功能設計，可以方便升級系統，實現相襯觀察等功能。
技術指標 Technical indicators
目鏡 | 大視野WF10X(Φ22mm) | |
物鏡 | 無限遠平場消色差物鏡 | |
PL 4X/0.10工作距離：21 mm | ||
PL 10X/0.25工作距離：5.0 mm | ||
PL 40X/0.65(彈簧)工作距離：0.66 mm | ||
PL 100X/1.25(彈簧,油)工作距離： 0.36mm | ||
目鏡筒 | HSWL3200 HBG | 雙目鏡(傾斜30?) |
HSWL3200 HBT | 三目鏡(傾斜30?) | |
調焦機構 | 粗微動同軸調焦,帶鎖緊和限位裝置板,微動格值:2μm. | |
轉換器 | 四孔(內向式滾珠內定位) | |
載物臺 | 雙層機械移動式 (尺寸:210mmX140mm,移動范圍: 75mmX50mm) | |
阿貝聚光鏡 | N.A.1.25可上下升降 | |
濾色片 | 藍濾色片 | |
磨砂玻璃 | ||
集光器 | 鹵素燈適用(內置視場光欄) | |
光源 | 6V 30W鹵素燈, 亮度可調 | |
標準配置 Standard configuration
● 顯微鏡主機
● 目鏡
● 物鏡
● 目鏡筒
● 調焦機構
● 轉換器
● 載物臺
● 阿貝聚光鏡
● 濾色片
● 集光器
● 光源

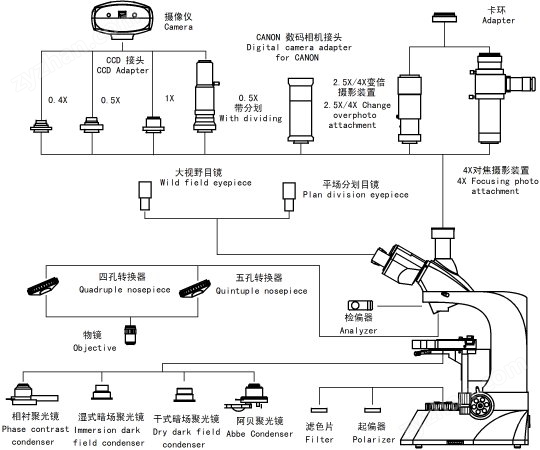

選配附件 Optional accessories
● 專用彩色高清圖像處理系統：
● UCMOS03100KPA | 300萬像素USB2.0 顯微鏡相機 CNC
● UCMOS05100KPA | 500萬像素USB2.0 顯微鏡相機 CNC
● U3CMOS03100KPA | 310萬像素USB3.0 顯微鏡相機 CNC
● U3CMOS05100KPA | 510萬像素USB3.0 顯微鏡相機 CNC
● C3CMOS10000KPA | 1000萬像素USB3.0 顯微鏡相機 CNC
● U3ISPM18000KPA | 1800萬像素USB3.0 ISP 硬件嵌入式顯微鏡相機
● E3ISPM03100KPB-E3 | 310萬像素USB3.0 顯微鏡相機()
● E3ISPM20000KPA-E3 | 2000萬像素USB3.0 顯微鏡相機（）
● E3ISPM12000KPA-E3 | 1200萬像素USB3.0 顯微鏡相機（）
● 專業生物顯微數據分析系統；
目鏡 | 分劃目鏡10X(視場數Φ22mm) 格值0.10mm/格 | |
物鏡 | 無限遠平場消色差物鏡 | |
PL 20X/0.40工作距離：8.8 mm | ||
PL 60X/0.85工作距離：0.25mm | ||
轉換器 | 五孔(內向式滾珠內定位) | |
濾色片 | 綠濾色片 | |
黃濾色片 | ||
相襯裝置
| 目鏡 | 對中望遠鏡 |
物鏡 Objectives | 無限遠相襯平場消色差 10X/0.25 PHP | |
無限遠相襯平場消色差 20X/0.40 PHP | ||
無限遠相襯平場消色差 40X/0.65 PHP(彈簧) | ||
無限遠相襯平場消色差 100X/1.25 PHP(彈簧,油) | ||
轉盤式相襯聚光鏡(PH-Ⅰ) | ||
轉盤式相襯聚光鏡(PH-Ⅱ) | ||
插板式相襯聚光鏡 | ||
拉板式相襯聚光鏡 | ||
CCD接頭
| 0.4X | |
0.5X | ||
1X | ||
0.5X帶分劃尺,格值0.1mm/格 | ||
攝像儀 | DV-1 Video輸出(380/520 電視線)，USB輸出（42萬像素） | |
DV-2帶USB輸出（130/300/500/1000萬像素） | ||
DV-3帶Video輸出(380/520 電視線) | ||
數碼相機接頭 | CANON(A570,A610,A620,A630,A640,A650,EF) NIKON( F) | |
注意事項 Precautions
1. 在安裝顯微鏡、更換燈泡、保險絲和插拔電源之前，必須關閉電源開關，拔掉電源線。
為防止發生觸電或火災，安裝顯微鏡、更換燈泡、更換保險絲和插拔電源之前，必須關閉電源開關，拔掉電源線。
2. 嚴禁分解
除本說明書所提及的可拆卸部分外，嚴禁拆卸其它任何部件。否則可能會降低儀器性能、導致觸電、受傷及儀器的損壞。如有任何故障，請與供應商聯系。
3. 輸入電壓
請確認輸入電壓與您所在地區的供電電壓是否一致。如果不一致，請不要使用顯微鏡，并請與供應商聯系。如果顯微鏡使用了錯誤的輸入電壓，會導致電路短路或造成火災，從而損壞顯微鏡。
4. 使用特定燈泡、保險絲和電源線
如果使用不恰當的燈泡、保險絲或電源線可能導致儀器損壞或儀器火災。如果使用加長電源線，必須使用有接地的電源線（PE）。
5. 顯微鏡需防高溫、防潮、防異物
為防止發生短路或其它故障，請不要長時間在高溫，潮濕的環境下使用，適宜工作環境溫度5°C~35°C，相對濕度20%~80%（25°C時）。如果有水灑在顯微鏡上時，請立即關閉電源開關，并拔掉電源線，然后用干布將水擦去。當有異物進入或滴入顯微鏡時，請停止使用并與供應商聯系。
6. 光源熱度
照明燈泡在使用時會產生高溫，在燈亮時不要觸摸集光鏡或燈箱，熄燈30分鐘以內不要接觸燈泡。更換燈泡時，請確認燈泡是否已足夠冷卻（至少熄滅30分鐘）。
★ 為防止燙傷，在燈亮時或熄燈30分鐘以內不要觸摸燈泡。
★ 為防止火災，請不要在燈泡附近放置纖維制品、紙張或易燃易爆物品（如汽油、石油醚、酒精等）。
7. 粗微動調焦手輪
本儀器采用粗微動同軸調焦機構。請不要同時沿相反方向旋轉左右粗微動調焦手輪。當物鏡升降裝置已達到移動的極限位置后，請不要繼續旋轉粗動調焦手輪。否則會導致調焦機構損壞。
8. 放置場所
本顯微鏡是精密光學儀器，如果使用或存放不當，將會導致儀器損壞或對其精度產生不良影響。在選擇使用場所時請考慮以下條件：
※. 避免將顯微鏡放置在以下場所：有陽光直射處、室內照明的垂直下方及其它明亮場所。
※. 適宜工作環境溫度5°C~35°C，相對濕度20%~80%（25°C時）。不要將顯微鏡長時間放置在高溫、潮濕與積滿灰塵的場所，否則鏡頭上會結霧或發霉，積聚灰塵等，從而損壞顯微鏡，縮短其使用壽命。
9. 安裝燈泡
請不要用手指直接觸摸燈泡的玻璃表面。安裝燈泡時請戴上手套或用棉質料包裹燈體后再進行安裝。
※ .擦拭燈體表面污漬，可用干凈的棉質布料蘸上酒精擦拭。如不擦拭干凈則會蝕刻在燈泡表面，使其亮度減弱，壽命降低。
※ .安裝燈泡時要小心，防止燈泡滑落或傷害手指。
※ .更換燈泡時，請確認燈泡的觸點是否完好。如果觸點被損壞，燈泡可能不亮或短路。
※ .更換燈泡時，將燈腳盡可能深地插進燈座內。如果燈腳松了，燈泡可能熄滅或接觸不良。
10. 儀器搬運
本顯微鏡是精密光學儀器且重量較重，搬運時小心謹慎，嚴禁強烈撞擊和野蠻操作，否則會造成儀器損壞。
11. 環境保護
請將顯微鏡包裝與使用過程中產生的廢棄物，如紙箱、泡沫，塑膠、燈泡、電池等分類后妥善處理，保護環境！
保養維護 Maintenance
1. 主機電源開關為供電控制，觀察完畢或暫停使用時，將開關“O"按下，切斷電源，以免儀器內電氣元件仍處于工作狀態。長期不用時，應將電源插頭從電源插座中拔出并妥善保管好各種連接線。
2. 保持清潔，可用清潔紗布（或綢布、脫脂棉）蘸少許乙醇將鏡頭上的油與機身清擦干凈，待其冷卻、干燥后罩上防塵罩。

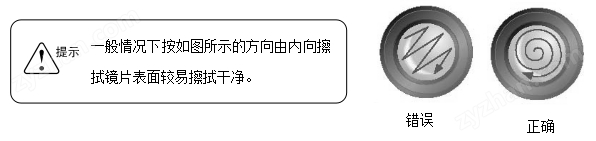

3. 清潔鏡頭：用吹風球吹去或用軟刷拭去鏡頭上的灰塵；重的污垢、指印可用鏡頭紙或軟布蘸少許酒精與的混合液輕輕擦拭（兩者混合比約酒精20～30%，70～80%）。
4. 清潔儀器表面：可用清潔的軟布擦試；重的污垢可用中性清潔劑擦洗。
5. 保管：長時期不用顯微鏡時，請關掉儀器電源，燈泡充分冷卻，將顯微鏡的防塵罩罩上，存放在干燥、通風、清潔且無酸堿蒸汽的地方，以免鏡頭發霉。
6. 定期檢查：為保持顯微鏡的性能，應對儀器進行定期檢查和維護。
