耐震壓力表是指表殼內有灌充液的直接指示式壓力表或者表殼內有灌充液并帶阻尼器的直接指示式壓力表。

一、工作原理

耐震壓力表主要有以下零部件組成（如下圖）:接頭、彈簧管、封口片、機芯、連桿、表盤(刻度盤) 、指針、密封圈、表殼。

被測量壓力經過接頭進入到彈簧管內部，在壓力或者真空作用下，彈簧管產生彈性形變，引起彈簧管末端位移，其位移通過機械傳動機構（連桿和機芯）進行放大，傳遞給指示裝置，再有指針在表盤聲偏轉指示出壓力或者真空值。

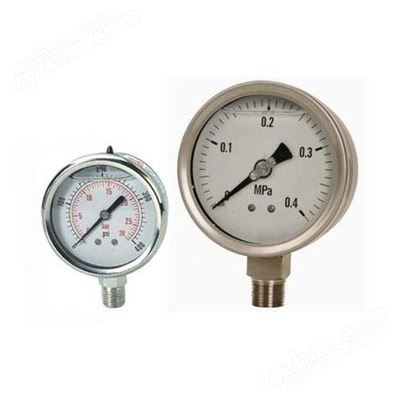

耐震壓力表如下圖所示。由于表殼采用密封結構，表殼內灌充阻尼液（一般為甘油或者甲基硅油），使指針和機芯均浸泡在游液中，在儀表工作環境有激烈振動時，可以減輕指針的擺動，并可潤滑傳動部件，減少零件磨損，延長使用壽命，還有利于儀表指示的觀察。

耐震壓力表由于表殼采用密封結構，表殼內灌充阻尼液，所以在充油前，密封結構要做密封試驗，具體要求是：從表殼充油空處加入0。07Mpa的氣壓，并保持5Min后，表殼各連接處不得有漏氣現象。充油后連接處無滲漏現象，油面高度為表殼直徑的75%左右。

耐震壓力表主要技術參數；

1）表盤直徑：￠50、￠60、￠75、￠100、￠150；

2）精度等級：1。0級；1。6級；2。5級；

3）量程范圍：-0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4；0~0.16；0～0.25；0～0.4；0～0.6；0～1.0；0～1.6；0～2.5；0～4.0；0～6.0；0～10；0～16 ；0～25；0～40；0～60；0～100；0～160Mpa

4）彈性元件和接頭體材質有：銅合金、304SS、316、316L等。

5）耐震壓力表結構形式：徑向直接安裝式；徑向帶邊安裝式；軸向直接安裝式；軸向帶前邊安裝式；軸向卡箍式等；

6）連接螺紋規格主要有：M14*1．5、M20*1．5、G1/4、G1/2、G3/8、NPT1/2等，也可以根據用戶要求生產。

7）耐震壓力表執行標準：JB/T6804-2006。

8）使用工作溫度：-5℃~55℃（甘油）；-25℃~55℃（硅油）。

9）耐振等級：V。H。4

10）使用環境條件：相對溫度≤85%。
