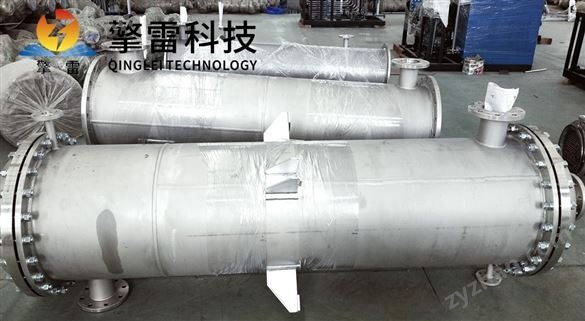

石墨廢水列管式換熱器：技術特性、應用場景與優化策略

一、技術特性：耐腐蝕與高效傳熱的平衡

材料優勢

石墨列管式換熱器以不透性石墨為核心材料，其導熱系數達110-150 W/(m·K)，雖低于金屬但遠超其他非金屬材料。通過浸漬工藝（如酚醛樹脂、呋喃樹脂）增強耐腐蝕性，可耐受98%硫酸（180℃）、37%鹽酸（沸點）等強腐蝕介質，且在含氯廢水等有毒介質中泄漏率低于0.01%。

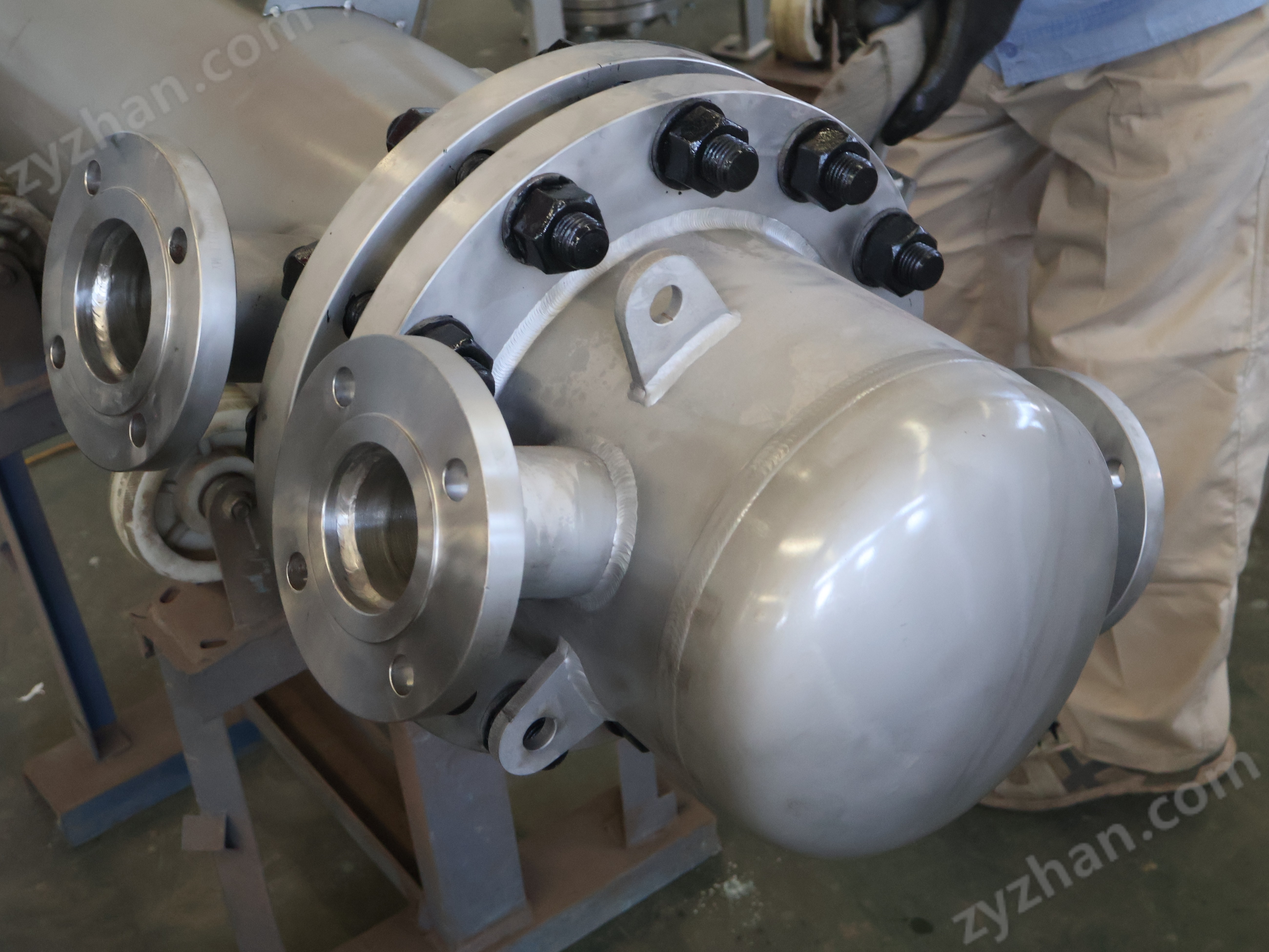

結構設計

管束排列：正三角形排列提升傳熱效率（較正方形排列高15%-20%），但正方形排列便于機械清洗，適用于含固量5%-10%的脫硫廢水。

密封技術：雙道O型圈密封（粗糙度Ra≤3.2 μm）結合浮動管板設計，允許熱膨脹，避免應力開裂。

流道優化：螺旋槽管通過誘導旋流使傳熱系數（HTC）提升15%-25%，某項目實現HTC達1100 W/(m2·K)。

性能參數

傳熱效率：液-液換熱可達500-1200 W/(m2·K)，較傳統金屬換熱器提升30%-50%。

耐溫性：設計溫度范圍-20℃至200℃，短期耐溫達250℃（碳化硅改性石墨）。

耐壓性：管程壓力0.3-1.6 MPa，殼程壓力0.2-1.0 MPa，適應高壓蒸汽與低壓廢水換熱。

二、應用場景：覆蓋多行業的廢水處理與熱量回收

化工行業

硫酸/鹽酸生產：用于冷卻濃縮后的酸性廢水，設備壽命延長至15年，年維護成本降低80%。

農藥合成：在廢水處理中，15m2換熱面積實現年節約蒸汽成本120萬元，設備壽命達10年。電力行業

脫硫廢水：噴淋式石墨冷卻器將85℃廢水降至45℃，蒸發量減少30%，噴淋密度15m3/(m2·h)。

煙氣余熱回收：600 MW機組采用石墨列管式換熱器后，煙氣余熱回收率提升25%，年節約標煤1.2萬噸。

冶金行業

含鹽廢水蒸發：氟塑料-石墨板式換熱器在120℃下實現鹽酸回收率>98%，設備占地面積減少40%。

鋁溶膠生產：含鹽廢水處理中K值穩定在800-1000 W/(m2·K)，較金屬換熱器提升40%。

食品與制藥

啤酒釀造：利用廢水余熱預熱麥汁，減少加熱能耗，石墨材料符合食品衛生要求。

藥物合成：在蒸餾、濃縮等高溫工況中，石墨換熱器避免與藥物成分反應，保證藥品質量。

三、優化策略：提升性能與降低成本的平衡

材料創新

碳化硅改性：納米涂層技術將耐壓等級提升至2.5 MPa，耐溫性達250℃，適用于高溫高壓工況。

復合材料：石墨-碳化硅復合管結合兩者優勢，導熱系數提升至180 W/(m·K)，抗彎強度達500 MPa。

結構優化

螺旋纏繞管束：通過30°-45°螺旋角增強湍流，污垢系數從0.002 m2·K/W降至0.0005 m2·K/W，清洗周期延長至12個月。

模塊化設計：采用標準換熱塊（如380mm×380mm單元）并聯，可擴展至55m2，適應不同規模廢水處理需求。

智能控制

實時監測：集成光纖布拉格光柵（FBG）傳感器，監測管壁溫度梯度、流體流速等16個參數，預測剩余壽命準確率>98%。

自適應優化：AI算法根據工況自動調節流體分配，綜合能效提升12%-15%。

四、挑戰與未來趨勢

當前挑戰

成本較高：石墨材料加工難度大，初始投資成本較金屬換熱器高40%，但全生命周期成本降低40%以上。

易脆性：石墨抗沖擊能力弱，需避免劇烈碰撞和振動，設計時需增加緩沖結構。

設計難度：需綜合考慮導熱性、熱膨脹系數、耐腐蝕性等因素，設計周期較金屬換熱器長30%。

未來趨勢

材料升級：開發石墨-石墨烯復合材料，導熱系數突破200 W/(m·K)，抗熱震性提升300%。

智能化集成：與膜分離、蒸發結晶等技術結合，形成綜合廢水處理系統，實現資源回收率>95%。

3D打印技術：通過選擇性激光熔化（SLM）工藝制造復雜流道結構，減少表面粗糙度（Ra≥5 μm），提升傳熱效率。
