鹽酸碳化硅熱交換器：耐腐蝕與高效傳熱的工業利器

一、技術背景：鹽酸腐蝕挑戰與碳化硅材料突破

鹽酸作為重要的化工原料，在合成氯化物、酸洗鋼材、金屬表面處理等場景中廣泛應用。然而，其強腐蝕性（尤其是高濃度、高溫條件下）對傳統金屬換熱器構成致命威脅：

腐蝕速率：316L不銹鋼在60℃、30%鹽酸中腐蝕速率達0.5mm/年，哈氏合金C-276在沸騰鹽酸中年腐蝕率仍超0.1mm，導致設備壽命短、泄漏風險高。

雜質干擾：鹽酸中的鐵離子、氯離子等會加速電化學腐蝕，形成局部穿孔。

溫度限制：傳統金屬換熱器最高耐受溫度約600℃，難以滿足高溫鹽酸工藝需求。

碳化硅（SiC）作為第三代半導體材料，憑借其的晶體結構，成為鹽酸換熱場景的理想選擇：

耐腐蝕性：在98%濃硫酸、65%硝酸、氫氟酸等強腐蝕性介質中，年腐蝕速率<0.01mm，壽命可達20年以上。在鹽酸環境中，表面形成穩定鈍化膜，阻止進一步腐蝕。

耐高溫性：熔點高達2700℃，長期工作溫度可達1600℃，短期耐受2000℃溫度，熱膨脹系數僅為金屬的1/3，抗熱震性能優異。

高導熱性：導熱系數達120-270W/(m·K)，是銅的1.5倍、不銹鋼的5倍，傳熱效率顯著提升。

二、結構創新：三維立體傳熱與防泄漏設計

1. 模塊化管束結構

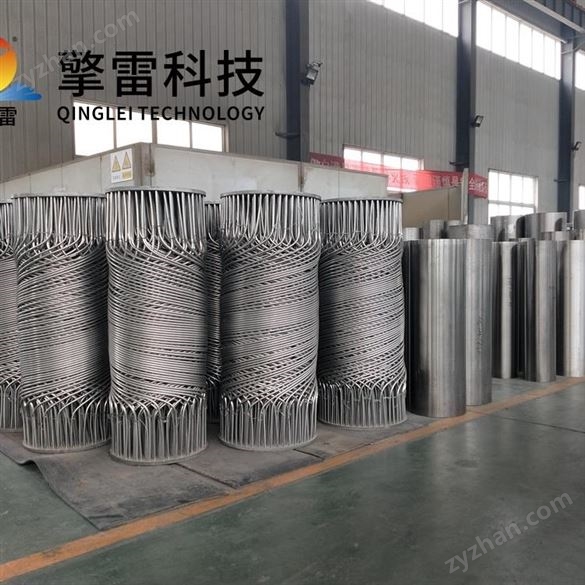

螺旋纏繞技術：數百根碳化硅管以3°-20°螺旋角反向纏繞，形成三維立體傳熱網絡，管程路徑延長2-3倍，換熱面積增加40%-60%。例如，某煉化企業采用該結構后，換熱效率從72%提升至85%，年節約蒸汽1.2萬噸。

微通道強化傳熱：采用激光雕刻技術制造流道當量直徑50-500μm的換熱單元，湍流雷諾數降低至500即可達到充分發展湍流，傳熱系數突破5000W/(m2·K)。

2. 雙管板防泄漏設計

獨立管板結構：一次側與二次側管板獨立設置，通過中間排氣腔檢測泄漏，避免介質交叉污染。

金屬-陶瓷復合密封：采用活性釬焊工藝，在900℃下實現陶瓷與金屬的可靠連接，接頭強度超過150MPa，泄漏率控制在0.001%/年以下。

3. 熱應力補償機制

內外管板間距可調：適應換熱管與殼體的軸向熱膨脹差，防止應力開裂。例如，在鋼鐵企業熔融金屬冷卻項目中，設備壽命達10年以上，較傳統設備延長5倍。

U型膨脹節設計：補償軸向熱膨脹，波數根據溫差計算確定，確保設備在500℃溫差下穩定運行。

三、應用場景：覆蓋鹽酸全產業鏈的節能增效方案

1. 化工行業

鹽酸合成與濃縮：在硫磺制酸裝置中，碳化硅換熱器承受98%濃硫酸腐蝕，系統綜合能效>85%，年節約蒸汽成本超百萬元。

氯化物生產：在鈦白粉生產中，耐受HF與H?SO?混合酸腐蝕，處理量達500噸/天，設備壽命延長至10年以上。

2. 冶金行業

鹽酸浸出工藝：在稀土冶煉中，耐受30%HCl腐蝕，年腐蝕速率<0.005mm，顯著降低金屬離子污染風險。

高溫爐氣冷卻：在垃圾焚燒尾氣處理中，耐受SO?、HCl腐蝕，年腐蝕速率<0.01mm，系統綜合能效>85%。

3. 新能源領域

氫能產業：在PEM電解槽冷卻中，設備承受去離子水循環，表面粗糙度Ra≤0.2μm，滿足GMP無菌要求；冷凝1200℃高溫氫氣，系統能效提升25%。

光伏多晶硅生產：設備耐溫1600℃，熱回收效率提升20%，單晶硅制備能耗降低15%，替代易氧化的石墨換熱器。

四、性能優勢：全生命周期成本與環保效益雙贏

1. 高效節能

傳熱效率提升：碳化硅導熱系數是316L不銹鋼的3-5倍，傳熱效率提升50%-100%。例如，在丙烯酸生產中，設備實現冷凝效率提升40%，蒸汽消耗量降低25%。

熱回收率提高：在鋼鐵廠高爐煤氣余熱回收項目中，熱回收效率從65%提升至88%，年節約標準煤2.1萬噸。

2. 長壽命與低維護

設計壽命超20年：是金屬設備的3-5倍，全生命周期成本（LCC）較金屬設備降低40-60%。

年維護費用降低：某化工園區5年運行數據顯示，碳化硅換熱器年維護費用僅為金屬設備的15%，因腐蝕導致的非計劃停機次數減少90%。

3. 環保與碳排放減少

年減排CO?超萬噸：按單臺設備年運行8000小時計，較傳統設備年減少CO?排放約3500噸，相當于植樹19萬棵的碳匯量。

潔凈生產：在制藥行業，碳化硅換熱器無金屬離子析出，滿足GMP無菌要求，提升產品質量。

五、未來趨勢：智能化與工況適配

1. 智能制造融合

數字孿生技術：建立設備健康管理模型，實現運行狀態實時監測與預測性維護，某企業試點項目使設備故障率下降85%。

物聯網傳感器集成：監測管壁溫度梯度、流體流速等16個關鍵參數，故障預警準確率>98%。

2. 工況突破

超臨界CO?應用：研發耐750℃/30MPa超臨界CO?的碳化硅換熱器，傳熱系數突破10000W/(m2·K)。

核能領域拓展：在熔鹽反應堆冷卻系統中，耐受中子輻照與高溫（700℃），推動第四代核能技術發展。

3. 成本優化與規?；a(chǎn)

年產5000臺智能工廠規劃：通過規?；a(chǎn)降低成本，預計使設備成本下降40%。

模塊化設計：開發即插即用型換熱模塊，涵蓋0.5-500kW功率范圍，交付周期縮短至4周以內。
