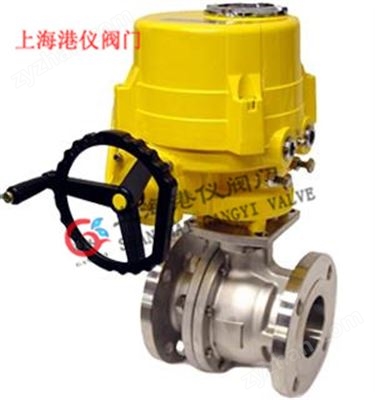

GYQ941F-BW 電動保溫球閥
電動保溫球閥 產品概述
電動保溫球閥是采用電動角行程執行機構與夾套保溫球閥組成，具有良好的保溫保冷特性，且電動保溫球閥的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。采用一體化結構，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA控制信號或1-5VDC及220VAC電源即可控制運轉。夾套保溫電動球閥主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于電動保溫球閥采用整體式結構，因而夾套保溫球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
電動保溫球閥 主要技術參數
閥體及內件
| 閥體形式 | 兩段式鑄造閥體(外焊接夾套保溫) |
| 公稱通徑 | DN20～DN200 |
| 公稱壓力 | PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
| 法蘭標準 | GB、JB、HG、JIS、ANSI、DIN |
| 連接形式 | 法蘭式 |
| 壓蓋型式 | 螺栓壓緊式 |
| 適用溫度 | -40～+450℃ |
| 球體形式 | "O"型球體 |
| 流量特性 | 近似快開特性 |
| 密封填料 | 柔性石墨填料等 |
執行機構
| 執行器型號 | DSR、3810R、DZW、HQ、PSQ |
| 主要技術參數 | 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V-DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄 | |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
電動保溫球閥 主要性能指標
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 額定流量系數KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
| 允許壓差(MPa) | ≤ 公稱壓力 | |||||||||||||
| 動作范圍 | 0～90° | |||||||||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% | |||||||||||||
| 基本誤差 | ±1% | |||||||||||||
| 回差 | ±1% | |||||||||||||
| 死區 | ≤1%(可調) | |||||||||||||
| 可調范圍 | 250：1 | 350：1 | ||||||||||||
電動保溫球閥 主要零件材料
| 1 | 左閥體 | 鑄鋼、不銹鋼 |
| 2 | 右閥體 | 鑄鋼、不銹鋼 |
| 3 | 閥座 | 不銹鋼、硬質合金 |
| 4 | 球體 | 2Cr13+硬化處理、304、316 |
| 5 | 墊片 | 柔性石墨、聚四氟依稀 |
| 6 | 閥桿 | 2Cr13、304、316 |
| 7 | 填料 | 柔性石墨、聚四氟依稀 |
| 8 | 壓蓋 | 鑄鋼、不銹鋼 |
| 9 | 支架 | 鑄鋼、不銹鋼 |
| 10 | 執行器 | 根據實際配置而定 |
電動保溫球閥 主要技術規范
| 設計標準 | ASME B 16.34 GB/T12224 |
| 結構長度 | ASME B 16.10 GB/T12221 |
| 連接法蘭 | ASME B 16.5、JB/T 79 |
| 試驗和檢驗 | JB/T9092 API 598 |
| 適用介質 | 重油、膠類等易凝固介質 |
電動保溫球閥 主要性能規范
| 試驗壓力(MPa) | 公稱壓力(MPa) | 壓力級(class) | JIS(K) | |||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
| 強度試驗 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.0 | 7.5 | 16.5 | 2.4 | 3.8 |
| 密封試驗 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 12.1 | 1.5 | 2.8 |
| 氣密試驗 | 0.4～0.7MPa | |||||||||
電動保溫球閥 主要外形及連接尺寸
| 公稱通徑 | 連接尺寸 |
| DN20-200mm | 由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部 ，技術人員將會為 |
注：以上參數均為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取數據。
