高效全自動換熱機組作為集中供熱、工業冷卻及能源回收領域的核心設備，其參數設計直接影響系統能效、運行穩定性及維護成本。本文系統分析了高效全自動換熱機組的關鍵參數（包括熱力參數、結構參數、控制參數及能效參數），結合工程案例與數值模擬，提出了基于動態負荷匹配的參數優化策略，旨在實現機組全生命周期高效運行。實驗表明，優化后機組綜合能效提升15%-20%，年節約標準煤超500噸（以10MW機組為例）。

1. 引言

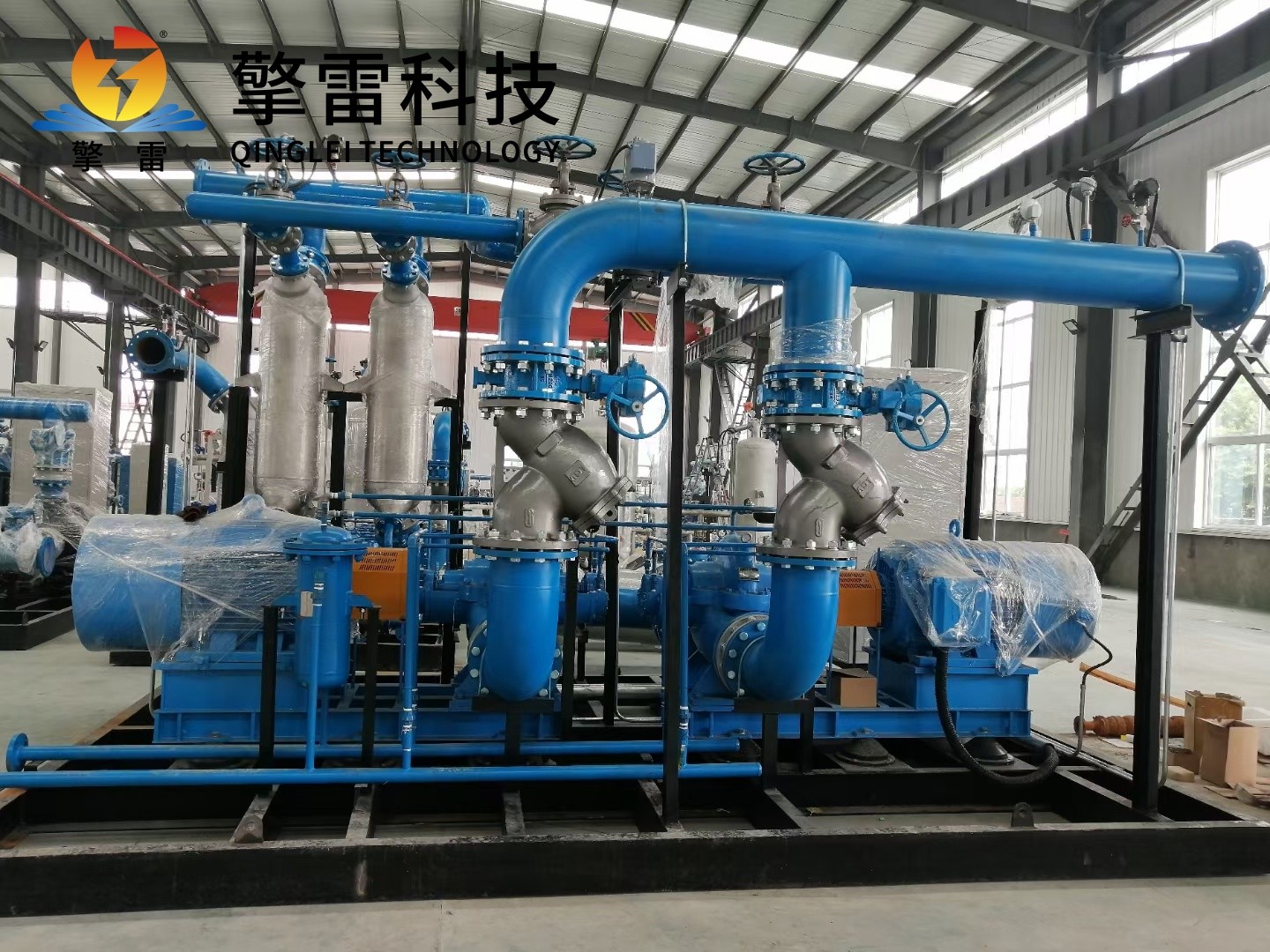

高效全自動換熱機組通過集成換熱器、循環泵、控制系統及輔助設備，實現熱量的高效傳遞與自動調節，廣泛應用于區域供熱、化工流程冷卻、余熱回收等場景。其核心優勢在于：

自動化程度高：通過PLC/DCS系統實現溫度、壓力、流量的實時監測與閉環控制；

能效優化：采用變頻調節、智能分時控制等技術降低能耗；

模塊化設計：便于安裝、維護與擴展。

然而，機組性能受參數設計合理性影響顯著，需綜合考慮熱負荷波動、介質特性、設備壽命及經濟性。本文從熱力、結構、控制及能效四方面系統闡述高效全自動換熱機組的參數設計方法。

2. 高效全自動換熱機組關鍵參數分類

2.1 熱力參數

設計熱負荷（Q）

計算公式：

Q=c?m?ΔT

其中，$ c $為比熱容（kJ/(kg·K)），$ m $為質量流量（kg/s），$ \Delta T $為對數平均溫差（LMTD，K）。

需考慮實際工況的波動范圍（如供熱系統晝夜負荷差達30%-50%），建議預留10%-15%的余量。

換熱介質參數

一次側（熱源）：

溫度范圍：蒸汽（飽和/過熱）或高溫水（90-150℃）；

壓力等級：根據介質類型選擇（如蒸汽壓力0.3-2.5MPa）。

二次側（用戶）：

供水溫度：供熱系統通常為50-90℃，工業冷卻需根據工藝需求定制；

回水溫度：需與一次側溫差匹配（如供熱系統ΔT≥20℃）。

傳熱系數（K）

影響因素：換熱器類型、介質流速、污垢系數等；

典型值范圍：

板式換熱器：2000-6000 W/(m2·K)；

管殼式換熱器：300-1500 W/(m2·K)。

需根據實際工況修正污垢系數（如供熱系統建議取0.0002-0.0005 m2·K/W）。

2.2 結構參數

換熱器類型與尺寸

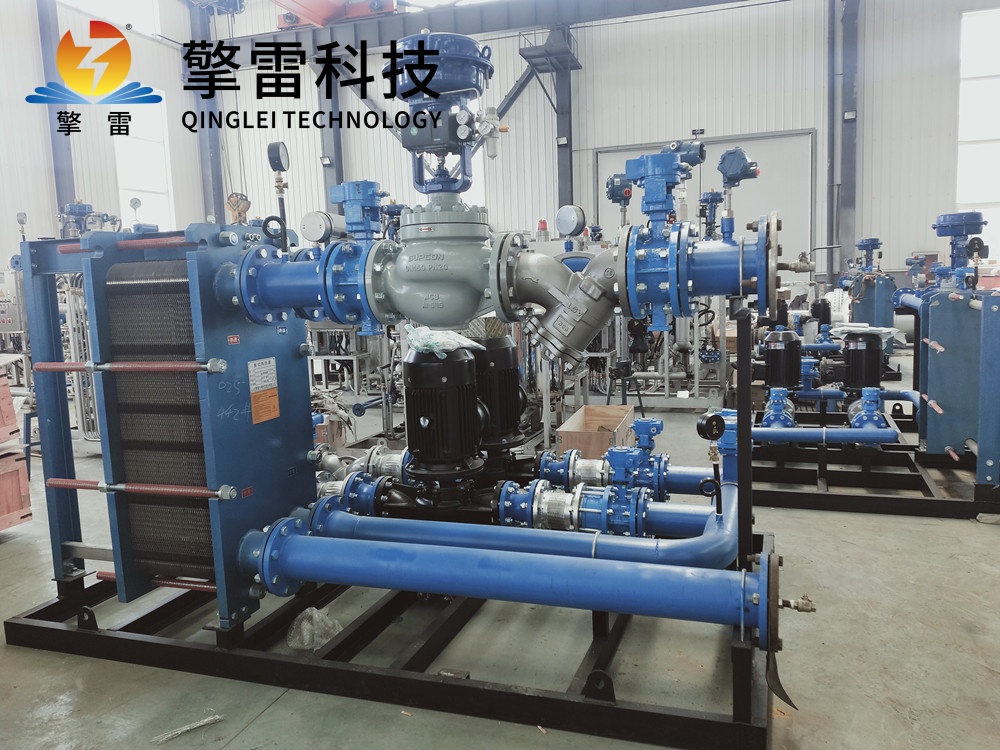

板式換熱器：

板片材質：不銹鋼（304/316L）、鈦材（TA2）或哈氏合金；

板片厚度：0.5-1.2mm，波紋角度影響湍流程度（通常30°-60°）；

流程組合：根據溫差匹配設計（如不等流通截面）。

管殼式換熱器：

管徑：Φ19×2mm或Φ25×2.5mm；

管長：3-6m，排列方式（正三角形/正方形）影響殼程傳熱；

折流板間距：殼體直徑的0.2-0.5倍。

循環泵參數

流量（G）：

G= c?ΔT?ρQ其中，$ \rho $為介質密度（kg/m3）。

揚程（H）：

需克服系統阻力（包括換熱器、管道及閥門壓降）；

推薦安全余量：設計揚程的1.1-1.2倍。

變頻范圍：

通常為30%-100%額定轉速，以適應負荷波動。

機組尺寸與布局

占地面積：需考慮設備檢修空間（建議預留1.5倍設備寬度）；

管道坡度：避免積液（水平管坡度≥0.003）。

2.3 控制參數

溫度控制

PID調節：

比例（P）、積分（I）、微分（D）參數需根據系統慣性整定；

典型整定值：P=0.5-1.0，I=30-60s，D=5-10s。

分時控制：

根據用熱需求分時段調整供水溫度（如夜間降低5-10℃）。

壓力保護

安全閥設定壓力：

一次側：高于設計壓力10%-15%；

二次側：根據用戶系統需求設定（通常0.2-0.6MPa）。

壓差控制：

通過旁通閥維持最小流量，防止換熱器干燒。

流量調節

變頻控制：

根據二次側供回水溫差調節泵轉速，實現變流量運行；

節能率可達30%-50%（與定頻運行相比）。

電動調節閥：

用于一次側流量控制，響應時間≤5s。

2.4 能效參數

綜合能效比（EER）

高效機組EER通?！?.0。

部分負荷性能（IPLV）

反映機組在不同負荷率下的加權平均效率；

計算公式：

IPLV=0.01A+0.42B+0.45C+0.12D

其中，A、B、C、D分別為100%、75%、50%、25%負荷時的EER值。

3. 碳排放強度

推薦采用低碳介質（如高溫水替代蒸汽）及余熱回收技術降低碳排放。

3. 高效全自動換熱機組的特殊參數設計

3.1 動態負荷匹配參數

負荷預測模型

基于歷史數據與氣象參數（如室外溫度）建立神經網絡預測模型；

預測精度可達±5%，指導機組提前調節。

蓄熱裝置集成

配置水箱或相變材料（PCM）蓄熱系統，平滑負荷波動；

蓄熱效率建議≥90%，放熱時間持續2-4小時。

3.2 智能監測與診斷參數

傳感器布局

關鍵監測點：一次側/二次側進出口溫度、壓力、流量；

輔助監測點：泵振動、電機溫度、換熱器污垢熱阻。

故障診斷閾值

溫度偏差：±2℃（超過則報警）；

壓降上升率：>10%/月（提示污垢積累）；

振動值：>7.1mm/s（需停機檢修）。

4. 案例分析：某區域供熱換熱機組優化

4.1 原始設計問題

設備：10MW板式換熱機組，定頻循環泵，手動控制；

問題：

晝夜負荷波動導致供水溫度超調±5℃；

年耗電量超200萬kWh，EER僅6.5。

4.2 優化措施

控制升級：

替換為變頻泵+PLC控制系統，集成負荷預測算法；

溫度控制采用自適應PID，整定參數動態調整。

結構優化：

增加蓄熱水箱（容積50m3），平滑夜間負荷；

換熱器板片波紋角度優化至45°，傳熱系數提升10%。

能效監測：

部署云平臺實時監測EER、IPLV及碳排放數據。

4.3 優化效果

供水溫度波動縮小至±1℃；

年耗電量降至160萬kWh，EER提升至8.2；

維護成本降低40%（因故障預警提前干預）。

5. 結論與展望

高效全自動換熱機組的參數設計需以動態負荷匹配為核心，結合智能控制與能效監測技術。未來研究可聚焦于：

基于數字孿生的虛擬調試技術；

氫能供熱場景下的低溫?fù)Q熱機組開發；

人工智能驅動的自主優化控制系統。
