造紙干燥換熱器：造紙工業熱能管理的核心裝備

一、技術定位：干燥環節的能源優化中樞

造紙干燥環節是能耗最集中的生產階段，約占紙機總能耗的60%。干燥過程中，濕紙幅需從30%-45%的干度提升至93%-95%，傳統蒸汽加熱方式存在熱能利用效率低、能耗高、環境污染嚴重等問題。造紙干燥換熱器作為熱能轉換的核心設備，通過高效回收和再利用廢熱，成為降低能耗、提升生產效率的關鍵技術載體。其核心功能包括：

熱能高效傳遞：將蒸汽、熱油或廢氣中的熱量精準傳遞至濕紙幅，實現水分蒸發。

廢熱回收利用：捕獲干燥尾氣、煙氣中的余熱，用于預熱新鮮空氣或鍋爐給水，減少能源浪費。

工藝參數精準控制：通過調節溫度、流量等參數，優化紙張干燥質量，避免變形或開裂。

二、主流技術路線與結構創新

蒸汽換熱器：傳統工藝的效率革新者

結構特點：由殼體、傳熱管束、管板、折流板等組成，殼體通常采用圓形或方形結構，內部裝有傳熱管束，管板上焊接傳熱管，折流板用于改變熱媒流動方向，提升換熱效率。

工作原理：蒸汽在管內流動，通過熱傳導將熱量傳遞給管壁，管壁再將熱量傳遞給管外的濕紙幅，使水分蒸發。

應用優勢：

高效換熱：傳熱系數高，熱損失低，可縮短干燥時間20%-30%。

適應性強：通過調整蒸汽壓力和流量，靈活匹配不同紙種和克重的干燥需求。

可靠性強：結構緊湊，故障率低，維護周期延長至6個月以上。

板式換熱器：緊湊型設計的節能

結構特點：由多片金屬板片疊加而成，板片間形成流道，介質通過板片交替流動實現換熱。

工作原理：冷卻介質（如水）與需要冷卻的流體（如黑液）通過板片進行熱交換，實現熱能回收。

應用優勢：

占地面積小：單位體積換熱面積是管殼式的3-5倍，節省空間50%以上。

熱回收效率高：在紙漿和造紙車間的熱水預熱過程中，可減少蒸汽消耗30%-40%。

維護方便：板片可單獨拆卸清洗，維護成本降低20%。

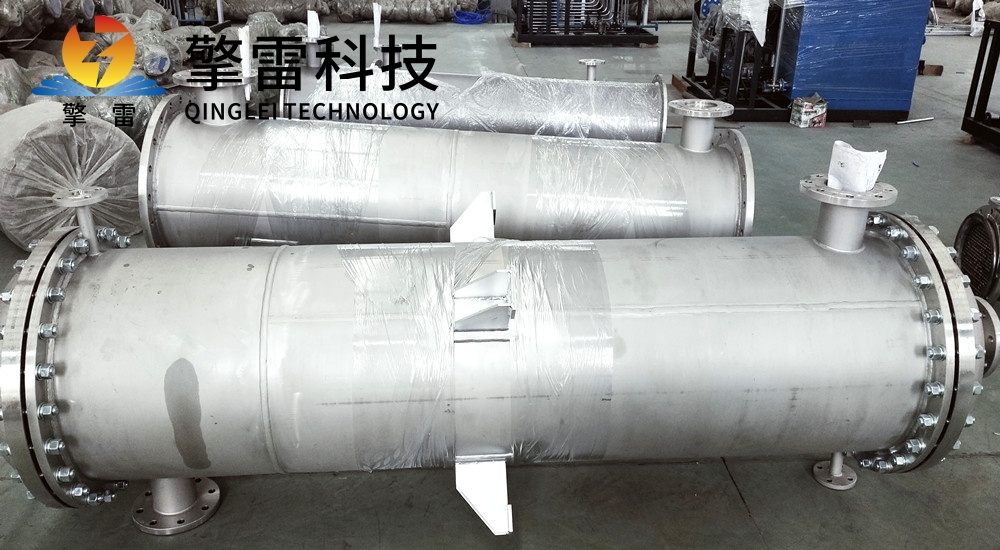

殼管式換熱器：高溫工況的耐腐蝕專家

結構特點：由殼體、管束、管板及封頭組成，管內流體與管外流體通過管壁間接換熱。

工作原理：高溫廢液或廢氣在管內流動，熱量通過管壁傳遞給管外的冷卻介質（如水或空氣）。

應用優勢：

耐高溫高壓：可承受20MPa以上壓力和1200℃高溫，適應鍋爐煙氣余熱回收等工況。

耐腐蝕性強：采用鈦合金或陶瓷涂層管束，有效抵抗黑液、漂白液等腐蝕性介質。

壽命長：設計壽命達15年以上，減少設備更換頻率。

空氣預熱器：余熱利用的環保先鋒

結構特點：由兩組平行流道組成，一組通入排放煙氣，另一組通入新鮮空氣，通過翅片強化換熱。

工作原理：回收排放煙氣的熱量，將新鮮空氣預熱至150℃以上，再送入干燥設備。

應用優勢：

節能：可降低蒸汽消耗量15%-20%，年節約能源成本超百萬元。

環保效益突出：減少煙氣排放溫度50℃以上，降低熱污染。

三、關鍵技術挑戰與創新方向

材料科學突破

高導熱材料：研發納米涂層或石墨烯復合材料，提升換熱器導熱性能10%-15%。

耐腐蝕材料：采用ARC陶瓷復合材料，抵抗0-98%硫酸及0-37%鹽酸腐蝕，延長設備壽命至20年以上。

結構優化設計

微通道技術：在板式或殼管式換熱器中引入微米級流道，強化流體湍流，提升傳熱系數20%-30%。

模塊化設計：支持單臺設備處理量從10㎡擴展至1000㎡，適應不同規模生產線需求。

智能熱管理

數字孿生系統：通過實時監測16個關鍵點溫差，自動優化流體分配，綜合能效提升12%-15%。

物聯網傳感器：集成溫度、壓力、流量傳感器，實現預測性維護，故障預警準確率>98%。

四、典型應用場景與效益分析

紙漿加熱與黑液蒸發

案例：某造紙廠采用殼管式換熱器回收鍋爐煙氣余熱，用于預熱紙漿，年節約蒸汽消耗5000噸，減少碳排放2000噸。

效益：能源成本降低15%，設備壽命延長至10年。

干燥部熱風加熱

案例：某高檔文化紙生產線采用空氣預熱器，將排放煙氣熱量回收用于預熱干燥空氣，蒸汽消耗量下降18%，紙張干度均勻性提升5%。

效益：產品質量提高，廢品率降低3%，年增效益超千萬元。

廢水處理與熱回收

案例：某包裝紙廠采用板式換熱器回收白水余熱，用于加熱清水，減少蒸汽消耗40%，廢水排放溫度降低30℃。

效益：環保合規成本降低20%，熱能利用率提升至85%。

五、未來趨勢：技術迭代與產業協同

技術融合：蒸汽換熱器、板式換熱器與微通道技術將深度融合，形成新一代高效緊湊換熱器。

產業協同：造紙企業與材料、制造企業聯合攻關，加速國產化替代與成本下降。

標準制定：參與國際造紙換熱器標準制定，提升中國在全球產業鏈中的話語權。

造紙干燥換熱器通過結構創新、材料升級與智能技術的深度融合，不僅解決了傳統干燥工藝的能耗瓶頸，更為造紙行業的綠色轉型提供了關鍵支撐。對于追求低碳運營、高效生產的企業而言，選擇合適的干燥換熱器技術，不僅是降本增效的必然選擇，更是通向可持續發展的戰略決策。
