耐腐蝕列管熱交換器：工業熱交換領域的可靠之選

摘要：本文詳細闡述了耐腐蝕列管熱交換器在工業領域的重要性。先介紹其基本結構與工作原理，接著分析不同行業對耐腐蝕性能的需求，以及常見耐腐蝕材料在該設備中的應用。通過實際案例展示其應用效果，同時探討選型、安裝維護要點，并對其未來發展趨勢進行展望。

一、引言

在工業生產中，熱交換是一個普遍且關鍵的環節，涉及到眾多行業，如化工、制藥、食品、能源等。熱交換器作為實現熱量傳遞的核心設備，其性能直接影響著生產過程的效率、質量和成本。而在許多工業場景中，介質往往具有腐蝕性，如酸、堿、鹽溶液等，這就要求熱交換器必須具備良好的耐腐蝕性能。耐腐蝕列管熱交換器憑借其的設計和優異的耐腐蝕特性，成為了這些工業場景中的理想選擇。

二、耐腐蝕列管熱交換器的結構與工作原理

（一）結構組成

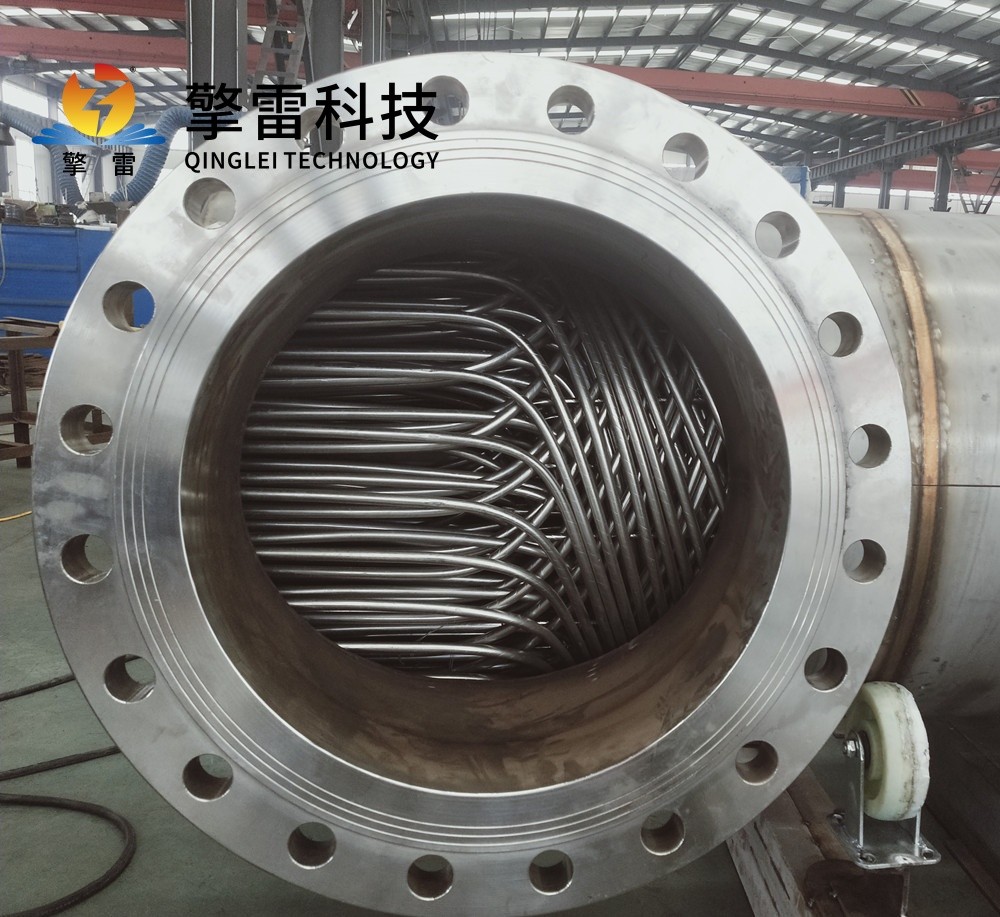

耐腐蝕列管熱交換器主要由殼體、管束、管板、封頭、進出口接管等部分組成。

殼體：是熱交換器的外殼，為管束提供安裝空間，并承受介質的壓力。通常采用耐腐蝕材料或在內壁進行耐腐蝕處理，如玻璃鋼、塑料襯里等。

管束：由多根換熱管組成，是熱量傳遞的主要場所。換熱管的材質根據介質的腐蝕性進行選擇，常見的有不銹鋼、鈦合金、哈氏合金等。

管板：用于固定管束，并將管程和殼程分隔開來。管板與換熱管之間采用可靠的連接方式，如焊接、脹接等，以確保密封性能。

封頭：安裝在殼體的兩端，用于封閉殼體，形成管程和殼程的封閉空間。封頭的形狀有平蓋、橢圓形等，根據設備的壓力和工藝要求進行選擇。

進出口接管：分別連接管程和殼程的流體管道，用于介質的進出。接管與殼體或封頭之間采用法蘭連接或焊接連接，保證密封可靠。

（二）工作原理

耐腐蝕列管熱交換器一般采用間壁式換熱方式，即兩種不同溫度的介質分別在管程和殼程中流動，通過換熱管的管壁進行熱量傳遞。熱流體（高溫介質）從管程或殼程的一端進入，在流動過程中將熱量傳遞給冷流體（低溫介質），自身溫度降低后從另一端流出；冷流體則吸收熱量，溫度升高后流出。根據工藝要求，可以采用逆流、順流或錯流等不同的流動方式，以實現最佳的換熱效果。

三、不同行業對耐腐蝕列管熱交換器的需求

（一）化工行業

化工生產過程中涉及到大量的腐蝕性介質，如硫酸、鹽酸、氫氧化鈉等。這些介質在反應、分離、蒸發等工藝環節中需要進行熱交換操作。例如，在硫酸生產中，需要將反應生成的熱量移走，以控制反應溫度；在硫酸濃縮過程中，需要對稀硫酸進行加熱蒸發。耐腐蝕列管熱交換器能夠承受這些腐蝕性介質的侵蝕，保證生產的連續穩定運行。

（二）制藥行業

制藥生產對產品的質量和純度要求，因此熱交換器必須具備良好的耐腐蝕性能和衛生性能。在藥品的合成、提取、濃縮、干燥等過程中，常常使用有機溶劑、酸堿溶液等介質進行熱交換。耐腐蝕列管熱交換器采用無毒、無污染的耐腐蝕材料制作，能夠滿足制藥行業的嚴格要求，確保藥品的質量安全。

（三）食品行業

食品生產過程中使用的介質多為水、糖液、果汁等，雖然腐蝕性相對較弱，但對熱交換器的衛生要求非常高。同時，在一些食品加工過程中，會使用到含有鹽分的介質，如海水、鹽水等，這些介質具有一定的腐蝕性。耐腐蝕列管熱交換器采用食品級耐腐蝕材料制作，表面光滑，易于清洗和消毒，能夠有效防止細菌滋生，保證食品的衛生安全。

（四）能源行業

在能源領域，如電力、石油、天然氣等，熱交換器也發揮著重要作用。例如，在火力發電廠中，需要對鍋爐給水進行加熱，以提高熱效率；在石油煉制過程中，需要對原油進行預熱、冷卻等處理。這些過程中使用的介質往往含有各種雜質和腐蝕性物質，耐腐蝕列管熱交換器能夠適應惡劣的工作環境，保證能源生產的高效運行。

四、常見耐腐蝕材料在列管熱交換器中的應用

（一）不銹鋼

不銹鋼是一種常用的耐腐蝕材料，具有良好的耐腐蝕性能和機械性能。在耐腐蝕列管熱交換器中，常用的不銹鋼材質有 304、316L 等。304 不銹鋼具有良好的耐一般腐蝕性能，適用于含有少量氯離子的介質；316L 不銹鋼則具有更好的耐點蝕和縫隙腐蝕性能，適用于含有較高濃度氯離子的介質。不銹鋼換熱管可以通過焊接或脹接的方式與管板連接，制作工藝相對成熟，成本較低。

（二）鈦合金

鈦合金具有優異的耐腐蝕性能，幾乎可以耐受所有濃度的鹽酸、硫酸、硝酸等強腐蝕性介質的腐蝕。同時，鈦合金還具有良好的強度和韌性，重量輕，使用壽命長。在化工、海洋工程等領域，鈦合金耐腐蝕列管熱交換器得到了廣泛應用。然而，鈦合金的價格相對較高，加工難度較大，這在一定程度上限制了其大規模應用。

（三）哈氏合金

哈氏合金是一種鎳基耐腐蝕合金，具有的耐各種腐蝕性介質的能力，尤其是在高溫、高壓和強腐蝕環境下表現出色。哈氏合金可以分為 B 系列、C 系列和 G 系列等，不同系列的合金適用于不同的介質條件。例如，哈氏 C - 276 合金對還原性介質和氧化性介質都具有很好的耐腐蝕性能，廣泛應用于化工、制藥等行業的苛刻工況。但由于哈氏合金的成本較高，通常只在對耐腐蝕性能要求的場合使用。

五、實際應用案例

（一）某化工企業硫酸濃縮項目

該企業在硫酸濃縮過程中，需要對稀硫酸進行加熱蒸發。原使用的碳鋼熱交換器在運行一段時間后，出現了嚴重的腐蝕泄漏問題，導致生產中斷和硫酸浪費。后來改用 316L 不銹鋼耐腐蝕列管熱交換器，經過一段時間的運行，設備運行穩定，未出現腐蝕泄漏現象。同時，該熱交換器的傳熱效率高，能夠有效提高硫酸的濃縮效率，降低了生產成本。

（二）某制藥企業藥品合成項目

在藥品合成過程中，需要使用到有機溶劑和酸堿溶液進行熱交換。為了保證藥品的質量和純度，該企業選用了鈦合金耐腐蝕列管熱交換器。鈦合金的耐腐蝕性能和衛生性能了制藥工藝的要求，確保了藥品的質量安全。同時，鈦合金熱交換器的使用壽命長，減少了設備的維修和更換成本，提高了企業的經濟效益。

六、選型、安裝與維護要點

（一）選型要點

根據介質特性選擇合適的耐腐蝕材料：了解介質的成分、濃度、溫度、壓力等參數，選擇能夠耐受該介質腐蝕的材料。例如，對于含有高濃度氯離子的介質，應選擇 316L 不銹鋼或鈦合金等材料。

確定合適的傳熱面積和傳熱系數：根據工藝要求的換熱量、傳熱溫差等參數，計算出所需的傳熱面積和傳熱系數，選擇合適規格的熱交換器。

考慮設備的壓力損失：列管熱交換器的流體流動阻力會影響系統的能耗和運行效率，在選型時應考慮設備的壓力損失對系統的影響，選擇壓力損失較小的設備。

（二）安裝要點

安裝前應對熱交換器進行全面檢查：檢查設備的外觀是否有損壞，零部件是否齊全，密封件是否完好等。

確保安裝基礎牢固：熱交換器應安裝在平整、堅固的基礎上，避免設備在運行過程中產生振動和位移。

正確連接進出口管道：進出口管道的連接應符合設計要求，保證管道的密封性和流暢性，避免出現泄漏和堵塞問題。同時，應注意管道的坡度，以便于介質的排放和清洗。

（三）維護要點

定期檢查設備的密封性能：密封件是熱交換器容易損壞的部件之一，應定期檢查密封件是否有老化、磨損等情況，及時更換損壞的密封件。

清洗換熱管：長期使用后，換熱管內可能會積累污垢，影響傳熱效率。應定期對換熱管進行清洗，可采用化學清洗或物理清洗的方法?；瘜W(xué)清洗應根據污垢的成分選擇合適的清洗劑，物理清洗可采用高壓水沖洗、機械清洗等方法。

監測設備的運行參數：定期監測熱交換器的進出口溫度、壓力、流量等參數，及時發現設備運行中的異常情況，并采取相應的措施進行處理。

七、未來發展趨勢

（一）材料創新

隨著材料科學的不斷發展，未來將會出現更多性能優異、成本更低的耐腐蝕材料。例如，新型復合材料、納米材料等，這些材料的應用將進一步提高耐腐蝕列管熱交換器的性能和使用壽命，降低設備的制造成本。

（二）智能化控制

結合物聯網、大數據、人工智能等技術，實現對耐腐蝕列管熱交換器的智能化控制。通過實時監測設備的運行參數，自動調整熱交換器的工作狀態，實現的換熱效果和能源利用效率。同時，智能化控制系統還可以實現遠程監控和故障診斷，提高設備的運行可靠性和維護效率。

（三）節能環保

在節能環保的大背景下，未來的耐腐蝕列管熱交換器將更加注重能源的回收和利用。例如，采用余熱回收技術，將熱交換器排出的余熱進行回收再利用，減少能源浪費；優化熱交換器的結構設計，降低設備的壓力損失，提高能源利用效率。

八、結論

耐腐蝕列管熱交換器在工業熱交換領域具有不可替代的地位，其的結構和優異的耐腐蝕性能能夠滿足不同行業對熱交換設備的嚴格要求。通過合理選型、正確安裝和定期維護，可以確保設備的長期穩定運行，提高生產效率，降低生產成本。隨著材料創新、智能化控制和節能環保等技術的不斷發展，耐腐蝕列管熱交換器將迎來更廣闊的發展前景
