纏繞管換熱器：高效傳熱領域的創新利器

摘要：本文深入探討了纏繞管換熱器。首先介紹其基本結構與工作原理，接著分析其在傳熱效率、結構緊湊性、適應性和抗結垢性等方面的顯著優勢。通過實際工業應用案例展示其在不同領域的表現，同時指出其面臨的挑戰并給出應對策略，最后對其未來發展前景進行展望，凸顯其在現代工業傳熱中的重要地位。

一、引言

在現代工業生產中，熱量交換是眾多工藝流程中的關鍵環節，高效的換熱設備對于提高能源利用效率、降低生產成本、保障生產安全至關重要。纏繞管換熱器作為一種新型的高效換熱設備，憑借其的設計和的性能，在化工、石油、制藥、食品等眾多行業得到了廣泛的應用和關注。

二、纏繞管換熱器的結構與工作原理

（一）結構組成

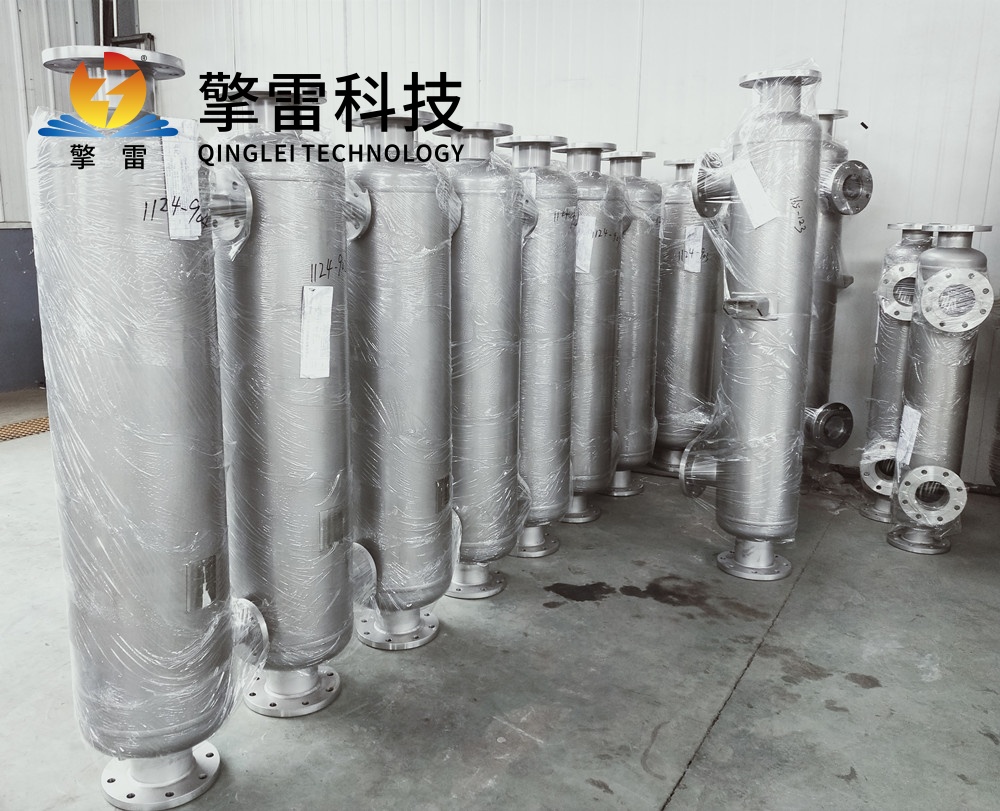

纏繞管換熱器主要由芯筒、纏繞管束、外殼、進出口接管以及必要的支撐結構等部分構成。

芯筒：位于換熱器的中心位置，為纏繞管束提供纏繞的基體，同時起到一定的支撐和導向作用。

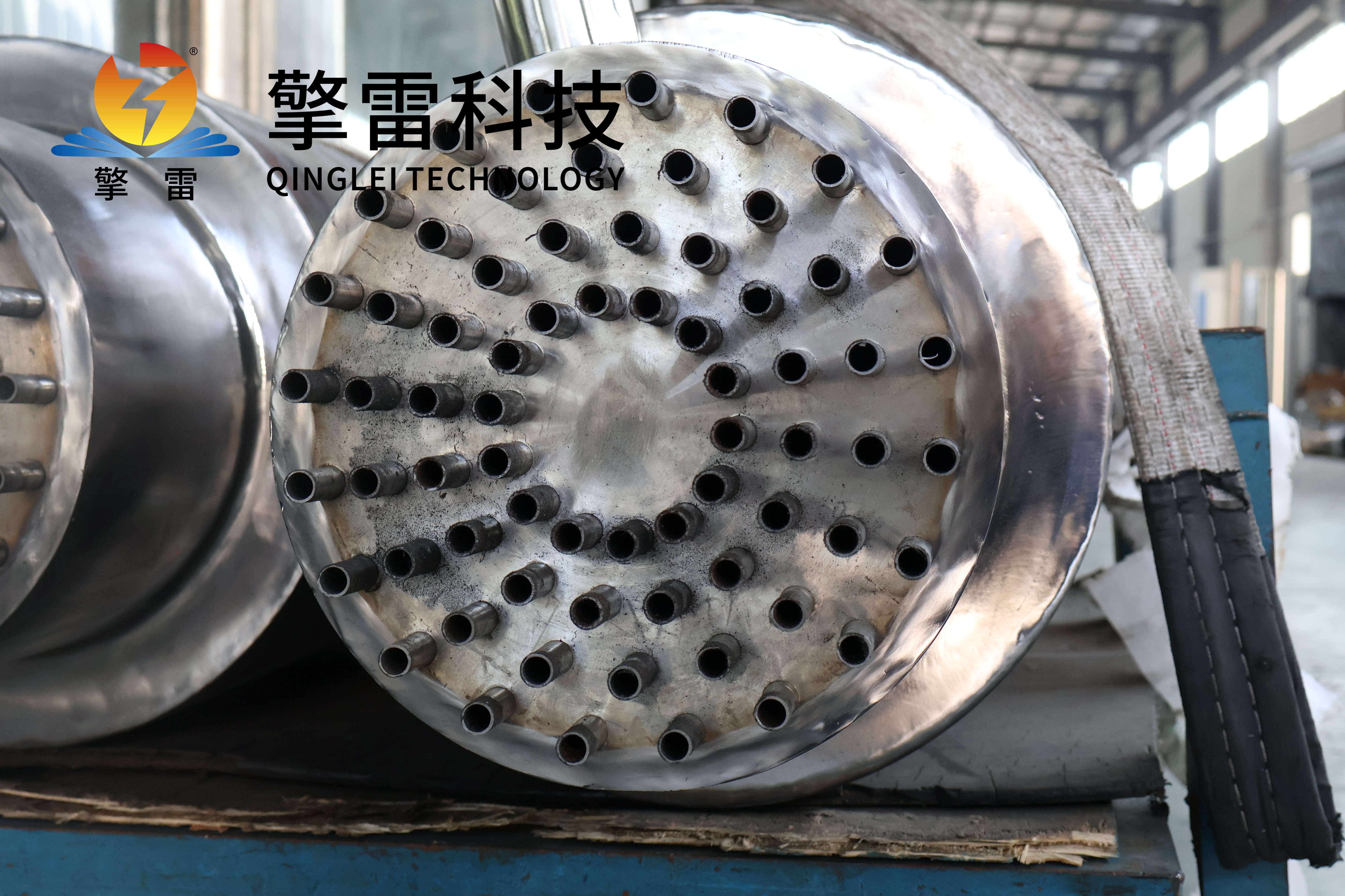

纏繞管束：由多根換熱管按照特定的螺距和間距均勻地纏繞在芯筒上形成。管與管之間通過支撐塊進行固定和分隔，以保證管束的穩定性和流體的流動通道。

外殼：通常為圓形，與纏繞管束之間形成殼程空間。外殼上設有進出口接管，用于冷熱流體的進出。

進出口接管：分別連接管程和殼程的流體管道，實現冷熱流體的引入和排出。

（二）工作原理

纏繞管換熱器采用逆流或錯流的換熱方式，冷熱流體分別在管程和殼程中流動。熱流體從殼程進口進入，在殼程空間內與纏繞管束的外壁進行熱交換，將熱量傳遞給管內的冷流體。冷流體從管程進口進入，在管內流動過程中吸收熱量，溫度升高后從管程出口流出。通過這種間接的熱交換方式，實現了冷熱流體之間的熱量傳遞。

三、纏繞管換熱器的優勢

（一）傳熱效率高

纏繞管換熱器的結構使得流體在管程和殼程中都能形成強烈的湍流。在管程中，換熱管的纏繞增加了流體的流動路徑和擾動程度，破壞了流體邊界層，增強了流體的對流傳熱；在殼程中，支撐塊的設計使得流體在流動過程中不斷改變方向，形成復雜的流動狀態，進一步提高了傳熱系數。與傳統的管殼式換熱器相比，在相同的傳熱面積和傳熱溫差下，纏繞管換熱器能夠實現更高的熱量傳遞效率，可有效提高能源利用效率 20% - 30%。

（二）結構緊湊，占地面積小

由于纏繞管束的緊密纏繞，單位體積內的傳熱面積大大增加。與同等傳熱能力的傳統換熱器相比，纏繞管換熱器的體積可減小 30% - 50%，占地面積顯著降低。這對于空間有限的化工生產場所來說具有重要的意義，可以節省寶貴的場地資源，降低廠房建設成本。

（三）適應性強

纏繞管換熱器可以根據不同的工藝要求，靈活調整換熱管的材質、管徑、螺距等參數，以適應各種不同的流體介質和工況條件。無論是高溫、高壓、腐蝕性介質還是易結垢的介質，都能找到合適的解決方案。例如，在化工行業中，對于含有強腐蝕性物質的流體，可以采用耐腐蝕性能好的鈦合金、哈氏合金等材料制作換熱管；對于高溫高壓的蒸汽換熱，可以選擇具有良好高溫強度和密封性能的結構設計。

（四）不易結垢，維護成本低

纏繞管換熱器中流體的湍流程度高，能夠有效地防止污垢在管壁上的沉積和附著。同時，管束的纏繞結構使得流體在流動過程中不斷改變方向，進一步減少了結垢的可能性。與傳統的換熱器相比，纏繞管換熱器的清洗頻率可降低 50%以上，大大減少了設備的停機時間和維護成本。此外，由于其結構簡單，易于拆卸和安裝，在進行清洗和維修時也更加方便快捷。

四、纏繞管換熱器的應用案例

（一）化工行業

在某大型化工企業的乙烯生產裝置中，需要對裂解氣進行冷卻和熱量回收。傳統的管殼式換熱器由于傳熱效率低、占地面積大，無法滿足生產需求。采用纏繞管換熱器后，不僅提高了裂解氣的冷卻效果，實現了高效的熱量回收，還將換熱設備的占地面積減少了 40%，降低了設備的投資成本。同時，纏繞管換熱器的耐腐蝕性能良好，能夠適應裂解氣中含有的腐蝕性物質，保證了設備的長期穩定運行。

（二）石油行業

在油田的原油開采和加工過程中，需要對原油進行加熱和冷卻處理。某油田采用纏繞管換熱器對原油進行加熱，以提高原油的流動性，便于開采和輸送。與傳統的加熱爐相比，纏繞管換熱器具有加熱效率高、能耗低、安全性好等優點。通過合理的設計和優化，實現了原油的快速加熱，同時減少了能源消耗和環境污染。

（三）制藥行業

制藥生產過程對設備的衛生要求和產品質量控制非常嚴格。纏繞管換熱器采用優質的不銹鋼材料制作，表面光滑，易于清洗和消毒，符合制藥行業的衛生標準。在某制藥企業的抗生素生產中，采用纏繞管換熱器對發酵液進行冷卻和熱量回收，不僅提高了發酵效率，還保證了產品的質量和安全性。

五、纏繞管換熱器面臨的挑戰與應對策略

（一）挑戰

制造工藝復雜：纏繞管換熱器的制造需要高精度的纏繞設備和工藝，對工人的技術水平和操作經驗要求較高。制造過程中容易出現管束纏繞不均勻、支撐塊安裝不準確等問題，影響換熱器的性能和質量。

成本較高：由于纏繞管換熱器的結構復雜，制造工藝要求高，導致其制造成本相對較高。與傳統的換熱器相比，價格可能會高出 20% - 30%，這在一定程度上限制了其在大規模工業應用中的推廣。

設計難度大：纏繞管換熱器的設計需要綜合考慮多種因素，如流體的物性參數、傳熱要求、壓力損失等。設計過程中需要進行復雜的流體力學和熱力學計算，以確保換熱器的性能達到最佳。對于一些復雜的工況，設計難度更大。

（二）應對策略

優化制造工藝：加強制造工藝的研究和改進，引進先進的纏繞設備和技術，提高制造精度和效率。同時，加強對工人的技術培訓，提高工人的操作水平和質量意識，確保換熱器的制造質量。

降低成本：通過規?；a(chǎn)、優化材料采購、改進設計等方式降低制造成本。例如，采用新型的輕質高強材料代替部分傳統材料，在保證換熱器性能的前提下減輕設備重量，降低材料成本。

加強設計研發：建立專業的設計團隊，加強與科研院校的合作，開展纏繞管換熱器的設計理論和方法研究。利用先進的計算機模擬技術，對換熱器的流場和溫度場進行模擬分析，優化設計參數，提高設計效率和準確性。

六、纏繞管換熱器的未來發展前景

隨著全球能源危機的日益加劇和環保要求的不斷提高，提高能源利用效率、降低能源消耗和環境污染已成為現代工業發展的重要方向。纏繞管換熱器作為一種高效節能的換熱設備，具有廣闊的發展前景。

未來，纏繞管換熱器將朝著大型化、高效化、智能化的方向發展。一方面，通過不斷優化設計和制造工藝，提高換熱器的單機容量和傳熱效率，滿足大規模工業生產的需求；另一方面，結合智能控制技術，實現對換熱器運行參數的實時監測和自動調節，提高設備的運行穩定性和可靠性，進一步降低能源消耗和運行成本。

此外，隨著新材料、新技術的不斷涌現，纏繞管換熱器的應用領域也將不斷拓展。例如，在新能源領域，如太陽能熱利用、地熱能開發等，纏繞管換熱器可以發揮重要的作用，實現能量的高效轉換和利用。

七、結論

纏繞管換熱器憑借其的結構、的性能和廣泛的應用前景，在現代工業傳熱領域占據著重要的地位。盡管目前還面臨著一些挑戰，但通過不斷的技術創新和改進，這些問題將逐步得到解決。相信在未來，纏繞管換熱器將在更多的行業和領域得到應用和推廣，為推動工業的可持續發展做出更大的貢獻。
