化工管式換熱設備：結構、性能與應用全解析

摘要：本文聚焦于化工管式換熱設備，詳細介紹了其常見類型，包括固定管板式、浮頭式、U形管式等，闡述了各類設備的結構特點。深入分析了影響管式換熱設備性能的因素，如傳熱系數、流體流速、污垢熱阻等，并提出了相應的優化策略。同時，結合化工生產實際，探討了管式換熱設備在石油煉制、化工合成、制藥等行業的應用情況，旨在為化工管式換熱設備的設計、選型、運行和維護提供全面的參考。

一、引言

在化工生產過程中，熱量傳遞是一個極為關鍵的環節，它貫穿于化學反應、物質分離、產品加工等多個步驟。管式換熱設備作為化工領域中應用最為廣泛的換熱裝置之一，憑借其結構簡單、適應性強、處理能力大等優點，在實現不同溫度流體之間熱量交換方面發揮著不可替代的作用。深入了解化工管式換熱設備的類型、性能影響因素及應用，對于提高化工生產效率、降低能源消耗、保障生產安全具有重要意義。

二、化工管式換熱設備的常見類型及結構特點

（一）固定管板式換熱設備

結構組成：主要由殼體、管束、管板、封頭等部件構成。管束兩端固定在管板上，管板與殼體通過焊接或脹接的方式緊密連接，形成固定的結構。冷熱流體分別在管程和殼程中流動，通過管壁進行熱量交換。

特點：結構簡單、制造成本低、緊湊性好，在相同的殼體直徑內，排管數量較多。但殼程清洗困難，當管束與殼體的溫差較大時，會產生較大的熱應力，可能導致管子彎曲、斷裂或管板變形等問題。

（二）浮頭式換熱設備

結構組成：由殼體、管束、管板、浮頭、鉤圈、浮頭蓋等部件組成。一端管板固定在殼體上，另一端管板（浮頭）可以在殼體內自由浮動。浮頭通過鉤圈與殼體連接，便于拆卸和清洗管束。

特點：消除了熱應力的影響，能夠在較大的溫差條件下正常工作；管束可以從殼體中抽出，便于清洗和檢修。然而，結構相對復雜，制造成本較高，密封要求嚴格，容易出現泄漏問題。

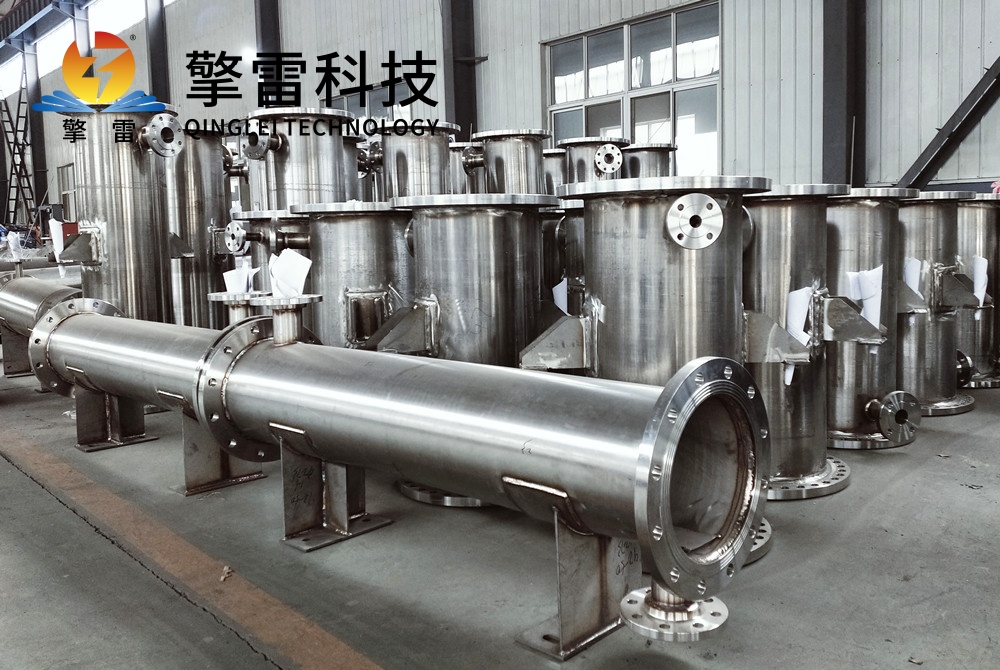

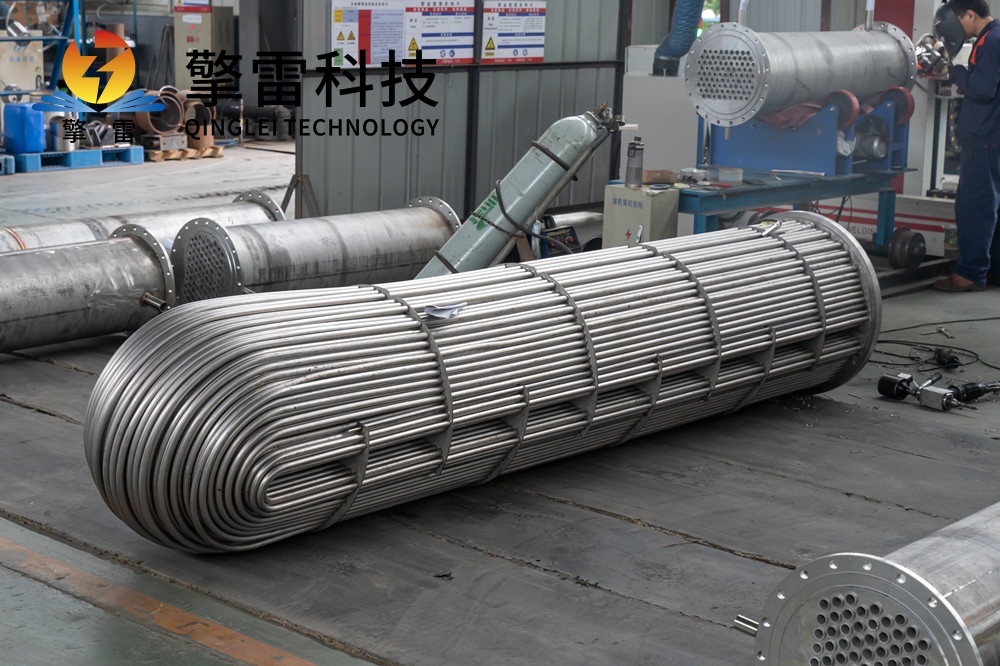

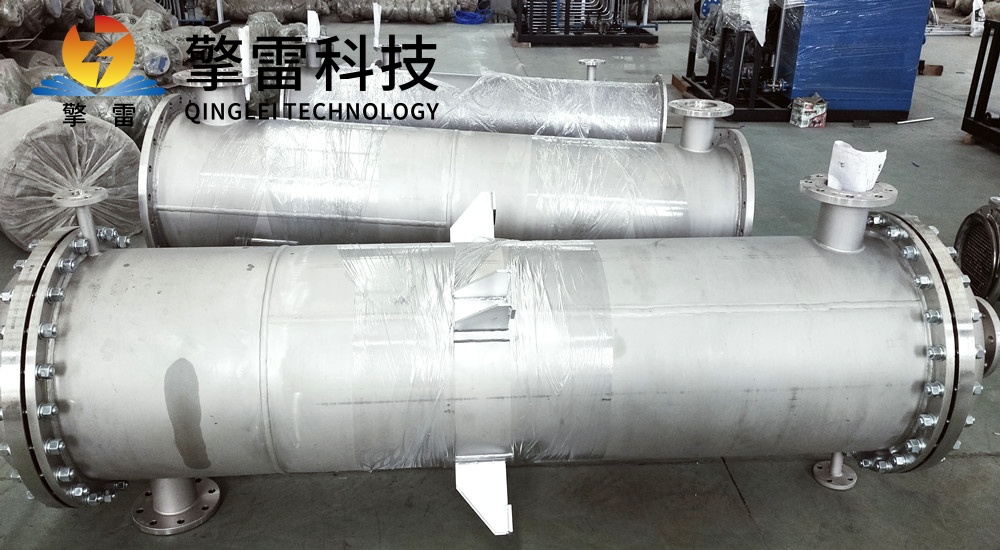

（三）U形管式換熱設備

結構組成：主要由殼體、U形管束、管板、封頭等部件組成。管束由U形管組成，管子兩端固定在同一塊管板上。冷熱流體分別在管程和殼程中流動，實現熱量交換。

特點：結構簡單，只有一個管板，制造成本較低；管束可以自由伸縮，不會產生熱應力；換熱管呈U形，清洗方便。但管內清洗困難，不適用于易結垢的介質；管子的更換比較麻煩。

（四）填料函式換熱設備

結構組成：由殼體、管束、管板、填料函等部件組成。管束一端可自由伸縮，通過填料函與殼體連接，實現密封。

特點：結構較浮頭式簡單，加工方便，造價低，且管束可從殼體中抽出，便于檢修和清洗。但填料處易泄漏，適用于管、殼程介質溫差較?。ㄒ话悴淮笥?0℃）且殼程壓力不高的場合。

三、影響化工管式換熱設備性能的因素

（一）傳熱系數

傳熱系數是衡量換熱設備傳熱能力的重要指標，它受到多種因素的影響。管壁的導熱系數、管內外流體的對流傳熱系數以及污垢熱阻等都會對傳熱系數產生作用。例如，管壁材料導熱性能越好，傳熱系數越大；管內外流體流速增加，對流傳熱系數增大，從而提高傳熱系數；而污垢在管壁上的積累會增加熱阻，降低傳熱系數。

（二）流體流速

流體流速對換熱設備的性能有顯著影響。提高流體流速可以增強流體的湍流程度，增加對流傳熱系數，從而提高傳熱效率。但同時，流速的增加也會導致流動阻力增大，消耗更多的能量，增加泵的功耗。因此，需要綜合考慮傳熱效果和能量消耗，選擇合適的流體流速。

（三）流體物性

流體的密度、粘度、比熱容、導熱系數等物性參數會影響熱量的傳遞。例如，高粘度的流體流動阻力大，傳熱系數低；導熱系數高的流體傳熱性能好。在設計和選擇換熱設備時，需要充分考慮流體的物性特點，合理確定換熱設備的結構和參數。

（四）污垢熱阻

在化工生產過程中，換熱設備的管壁表面容易積累污垢，如沉積物、腐蝕產物、微生物等。污垢的存在會增加熱阻，降低傳熱效率，同時還會腐蝕管壁，影響設備的使用壽命。污垢的形成速度和厚度與流體的性質、溫度、流速、運行時間等因素有關。

四、化工管式換熱設備性能的優化策略

（一）優化設備結構

根據工藝要求和流體特性，選擇合適的換熱設備類型和結構。例如，對于溫差較大且需要經常清洗的工況，可選用浮頭式或U形管式換熱設備；對于處理量較小、壓降要求低的場合，可考慮填料函式換熱設備。同時，優化管束的排列方式、管徑和管長等參數，提高換熱面積和傳熱效率。

（二）控制流體流速

通過合理設計管道尺寸和選擇合適的泵，控制流體在換熱設備中的流速。在保證傳熱效果的前提下，盡量降低流動阻力，減少能量消耗?？梢圆捎米冾l調速技術，根據實際工況調節泵的轉速，實現流速的優化控制。

（三）定期清洗和維護

建立完善的清洗和維護制度，定期對換熱設備進行清洗，去除管壁表面的污垢?？梢圆捎没瘜W(xué)清洗、物理清洗等方法，如酸洗、堿洗、高壓水沖洗等。同時，加強對設備的日常維護和檢查，及時發現和處理設備故障，確保設備的正常運行。

（四）采用新型材料和涂層

選用導熱性能好、耐腐蝕的新型材料制作換熱管和管板，提高設備的傳熱效率和使用壽命。在管壁表面涂覆特殊的涂層，如防污涂層、防腐涂層等，減少污垢的附著和腐蝕的發生，降低污垢熱阻。

五、化工管式換熱設備在行業中的應用

（一）石油煉制行業

在石油煉制過程中，管式換熱設備廣泛應用于原油預熱、餾分油冷卻、反應產物熱量回收等環節。例如，在常減壓蒸餾裝置中，通過管式換熱設備將原油預熱到一定溫度后進入蒸餾塔，同時將塔頂餾分油和側線餾分油冷卻至合適的溫度。在催化裂化裝置中，利用管式換熱設備回收反應產物的熱量，用于產生蒸汽或預熱原料油，提高能源利用效率。

（二）化工合成行業

在化工合成生產中，許多化學反應需要在特定的溫度條件下進行，管式換熱設備用于控制反應溫度和回收反應熱。例如，在合成氨生產中，通過管式換熱設備將合成氣預熱到反應溫度，同時將反應后的高溫氣體冷卻，回收熱量用于預熱原料氣和產生蒸汽。在乙烯生產中，管式換熱設備用于裂解氣的冷卻和分離過程中的熱量交換。

（三）制藥行業

制藥生產對工藝條件的控制要求非常嚴格，管式換熱設備在藥品的加熱、冷卻、蒸發、濃縮等過程中發揮著重要作用。例如，在中藥提取過程中，通過管式換熱設備對提取液進行加熱和濃縮，提高生產效率；在西藥合成中，利用管式換熱設備精確控制反應溫度，保證藥品的質量和產量。

六、結論

化工管式換熱設備作為化工生產中的關鍵設備，其類型多樣，結構特點各異。影響其性能的因素眾多，包括傳熱系數、流體流速、流體物性和污垢熱阻等。通過優化設備結構、控制流體流速、定期清洗維護和采用新型材料等策略，可以有效提高管式換熱設備的性能。在石油煉制、化工合成、制藥等行業，管式換熱設備都有著廣泛的應用，為化工生產的高效、穩定運行提供了重要保障。未來，隨著化工行業的不斷發展和技術的不斷進步，化工管式換熱設備將朝著更加高效、節能、環保的方向發展。
