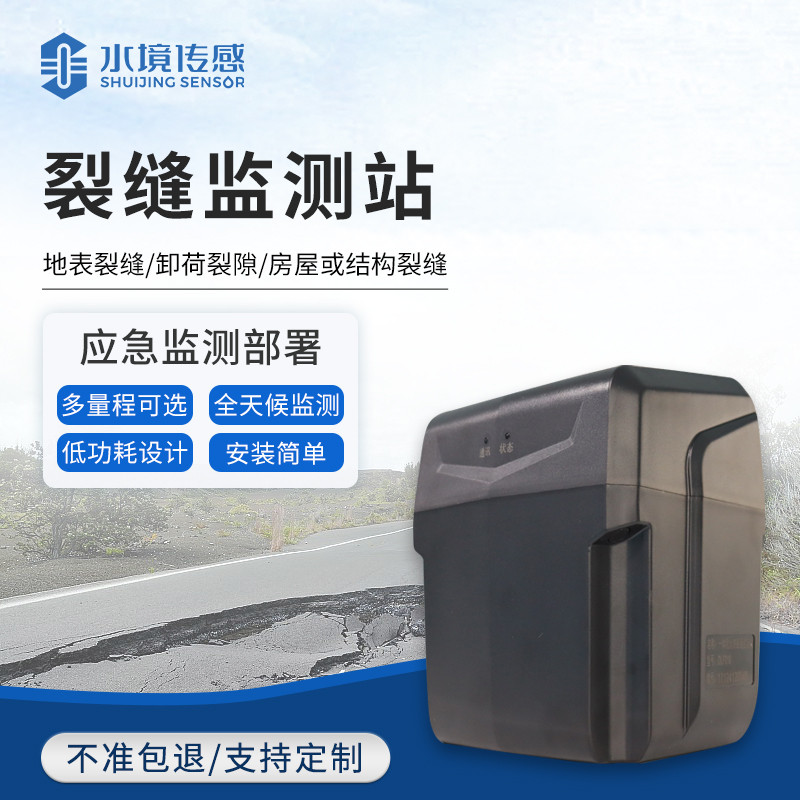

裂縫監測站的技術核心，在于將結構裂縫的微觀變化轉化為可量化、可追溯的數字信號，實現 “早發現、早預警、早處置”。水境傳感科技的 SJ-LF09 型裂縫監測站通過 “感知 - 處理 - 傳輸 - 應用” 四層技術架構，構建起從微觀位移測量到宏觀安全決策的完整技術鏈路，重新定義了結構裂縫監測的精度與可靠性標準。

一、感知層：多原理傳感器的協同測量

1. 激光位移傳感模塊：采用 650nm 紅色半導體激光（功率＜5mW，符合 CLASS II 安全標準），通過三角測量法捕捉裂縫兩側的相對位移。激光發射器將光束聚焦于裂縫一側的靶標，CMOS 圖像傳感器接收反射光，通過計算光斑在傳感器上的位置變化，換算出裂縫寬度（測量范圍 0-50mm）。為提升穩定性，靶標采用高反光金屬材質，表面做啞光處理避免雜光干擾；傳感器鏡頭配備自動清潔刷，定期清除粉塵、水汽，確保光路通暢，在高濕度（95% RH）環境下仍保持數據準確。

2. 應變輔助監測單元：集成金屬箔式應變片（靈敏系數 2.1±1%），通過粘貼在裂縫周邊的結構表面，測量結構應力變化（測量范圍 - 2000~2000με）。當結構因荷載、溫度變化產生應力時，應變片電阻發生變化，通過惠斯通電橋將電阻變化轉化為電壓信號，輔助判斷裂縫擴展的力學誘因，避免單一位移監測的局限性。

3. 環境參數補償單元：集成高精度溫濕度傳感器（溫度測量范圍 - 40℃~85℃，精度 ±0.1℃；濕度測量范圍 0~100% RH，精度 ±2% RH），同步采集環境數據，為后續數據補償提供依據。

二、處理層：邊緣計算驅動的數據優化與趨勢預測

1. 噪聲過濾：采用自適應卡爾曼濾波算法，實時分析激光位移信號的波動特征，去除振動（如車輛通行、風力）、溫度漂移導致的虛假信號。例如，當橋梁因車輛駛過產生瞬時振動時，算法可識別信號的高頻波動并過濾，提取裂縫真實的緩慢擴展趨勢；通過 100Hz 高頻采樣與滑動平均處理，輸出 1 分鐘 / 10 分鐘級穩定數據，避免瞬時干擾導致的精度偏差。

2. 動態補償：針對溫度對激光測量的影響，通過預設的 “溫度 - 位移偏差” 修正模型（基于 1000 組實驗室校準數據，R2=0.998），實時補償 - 30℃~70℃范圍內的測量誤差。例如，當環境溫度每變化 1℃，激光光路長度會產生微小變化，算法通過溫度傳感器數據自動修正該偏差，確保精度始終控制在 ±0.02mm 以內。針對應變片的溫漂問題，采用半橋補償電路，抵消溫度變化對電阻的影響。

3. AI 趨勢預測：搭載輕量級 GRU（門控循環單元）神經網絡模型，通過分析近 90 天 “裂縫寬度 - 應變 - 環境溫濕度” 的歷史數據，預測未來 30 天裂縫擴展趨勢（包括預計擴展速率、累計寬度），預測準確率達 86% 以上。當預測裂縫寬度將突破安全閾值時，提前觸發預警，為工程加固爭取充足時間。

三、傳輸層：野外全場景通訊保障

1. 通訊模塊：采用 “4G/NB-IoT + 北斗短報文” 雙模設計，城區及信號覆蓋區域通過 4G/NB-IoT 實現秒級數據回傳，支持斷點續傳（本地緩存 10 萬組數據），確保數據不丟失；偏遠山區（如深山大壩、高原橋梁）自動切換北斗 RDSS 通訊，單次報文可傳輸 “時間 - 裂縫寬度 - 應變 - 設備狀態” 7 項核心數據，通訊成功率≥99.6%。通信協議兼容 Modbus RTU 與 MQTT 標準，可無縫對接國家水利工程監測平臺、建筑安全監管系統等各級管理平臺，支持遠程參數配置（如預警閾值調整）與固件升級。

2. 電源管理：采用智能休眠喚醒機制，無裂縫變化時設備進入休眠模式，功耗低至 30μA；當裂縫變化速率超 0.001mm/h 時自動喚醒，采集功耗僅 50mA。30W 高效單晶硅太陽能板（轉換效率 23%）配合 20Ah 鋰鐵電池（循環壽命≥3000 次），在日均光照 3 小時條件下即可實現能量自給，連續陰雨天氣續航能力達 60 天，解決野外無市電供電難題。電源模塊具備過充、過放、短路、防雷擊保護功能，適應惡劣供電環境。

四、應用層：數據驅動的安全決策體系

1. 數據可視化：通過 GIS 地圖展示監測站空間分布，實時生成裂縫寬度動態曲線、應變變化熱力圖，支持歷史數據回溯（最長存儲 10 年）與同比 / 環比分析。例如，管理人員可對比不同季節、不同荷載條件下的裂縫變化，掌握結構安全規律。

2. 智能預警：預設多級預警閾值（如裂縫寬度達 0.3mm 觸發黃色預警、達 0.5mm 觸發紅色預警），預警信息通過平臺彈窗、短信、APP 推送等多渠道同步發送，并自動生成應急處置建議（如 “建議采用碳纖維布加固”“限制荷載通行”）。

3. 多系統聯動：可與工程監控系統、應急指揮平臺聯動，例如當橋梁裂縫觸發紅色預警時，自動推送信息至交通管理部門，啟動限行措施；同時聯動現場攝像頭，拍攝裂縫實時圖像，輔助管理人員判斷隱患嚴重程度。在某水庫大壩項目中，該聯動體系使裂縫處置響應時間縮短至 2 小時，避免壩體安全風險擴大。
