全自動云像儀：用于實時監測云層高度、厚度、分布及運動狀態等參數【型號推薦：TH-TK1S，物聯網一體化設備，云境天合支持定制服務】在光伏發電、航空安全、氣象預報等領域，云層參數的實時監測是提升系統效率、保障運行安全的核心環節。全自動云像儀作為集光學成像、智能算法與物聯網技術于一體的創新設備，通過高精度、全天候的云層參數監測，為光伏電站、機場、氣象臺等場景提供了關鍵數據支撐，成為推動行業智能化升級的重要工具。全自動云像儀通過多光譜融合技術，結合近紅外波段的穿透性與可見光波段的散射特性，可精確測量云底高度與垂直厚度。例如，當設備檢測到近紅外波段輻射衰減至可見光波段的30%時，可判定云底高度為2000米；通過分析云頂與云底的輻射差異，可進一步計算云層厚度。這一功能對光伏電站至關重要——厚云層（厚度>3km）會導致太陽輻照度驟降80%以上，而薄云層（厚度<1km）僅影響20%-30%，設備可據此動態調整發電策略。通過連續拍攝云層圖像并提取特征點（如云頂亮溫、紋理結構），設備可計算云層移動速度與方向。例如，當設備檢測到積雨云以15m/s的速度向光伏陣列移動時，可提前預警，指導運維人員調整光伏板角度或啟動儲能系統放電，保障電網供電穩定性。

一、產品概述

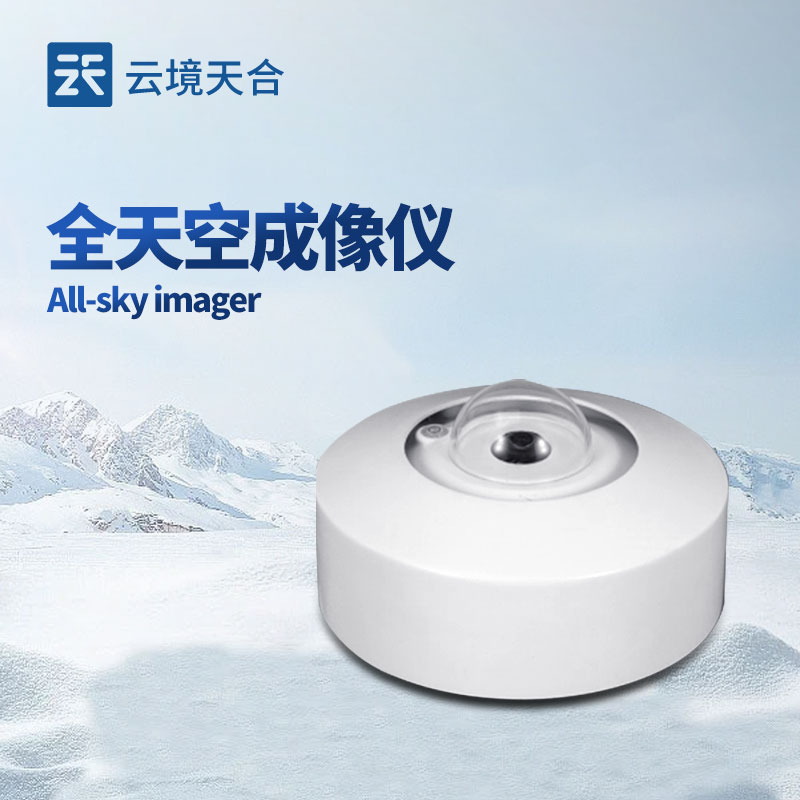

全天空成像儀采用高精度的魚眼鏡頭，在無太陽遮擋裝置以及太陽直射的情況下自動記錄全天空云狀分布，保存了天空云分布的圖片。保護玻璃采用堅硬的涂覆圓頂，保護鏡頭不受天氣的影響，防止太陽照射損壞CCD測量元件。

設備安裝簡單，wan全模塊化安裝，設備可采用通風和供熱裝置，不因天氣的變化而影響成像裝置。分析晴空，半球云覆蓋，厚云層和薄云，由地平線的云層覆蓋和云層覆蓋以上的人工地平線。

云底高度軟件提供了可能性，而且現場實時評估云的高度和數據（緯度，經度和海拔）存儲與每個單獨的CMS圖像，本產品具有動態分析功能，可在白晝情況下清晰記錄天空云狀、云量的分布，并自動保存到本機進行比對分析，也可以上傳到云端通過AI算法進行云的信息識別?？蓮V泛應用于氣象、min航、交通、海洋研究、智慧城市等領域。

該成像儀具有175°的寬闊視角和高分辨率傳感器，能夠全自動記錄全天空云況信息，并通過軟件中先進的云檢測算法轉換成定量云信息。成像儀可以通過標準網卡接入互聯網，并通過網絡傳送數據至服務器或者監控電腦上。

成像儀控制軟件中集成了地平線確定工具，為用戶提供了靈活性和功能需要，例如可以通過軟件設置天頂角范圍、地物屏蔽區域或者用戶感興趣的區域，避免測站周?chē)逃姓诒挝飳?duì)觀測結果的影響。該成像儀還具有良好的防水功能。

二、產品特點

1.500萬像素魚眼相機，實時圖像采集

2.外部TRH傳感器

3.最大可輸出2560×1920 30fps圖像

4.無太陽遮擋裝置，有效記錄全天空云況信息

5.內置電腦主機，無需額外安裝工作站

6.可連接網絡，通過終端遠程操作和監控，可接入多種云平臺

7.功耗低，體積小，重量輕，便于野外安裝

8.具有防水功能，可用于全天候觀測

三、技術參數
