浮頭列管式換熱設備：結構、性能與應用全解析

摘要：本文詳細介紹了浮頭列管式換熱設備。闡述了其基本結構與工作原理，分析了該設備在傳熱性能、適應能力、檢修便利性等方面的優勢，同時也指出了其存在的缺點。結合化工、石油、動力等行業的實際應用案例，說明了其在不同場景下的重要作用。最后對浮頭列管式換熱設備的發展趨勢進行了展望。

一、引言

在化工、石油、動力、食品等眾多工業領域中，熱量交換是生產過程中環節。換熱設備作為實現熱量交換的關鍵裝置，其性能的優劣直接影響著整個生產系統的效率、能耗和運行穩定性。浮頭列管式換熱設備憑借其的設計和優良的性能，在眾多換熱設備中脫穎而出，成為許多工業生產中的設備。

二、浮頭列管式換熱設備的基本結構與工作原理

2.1 基本結構

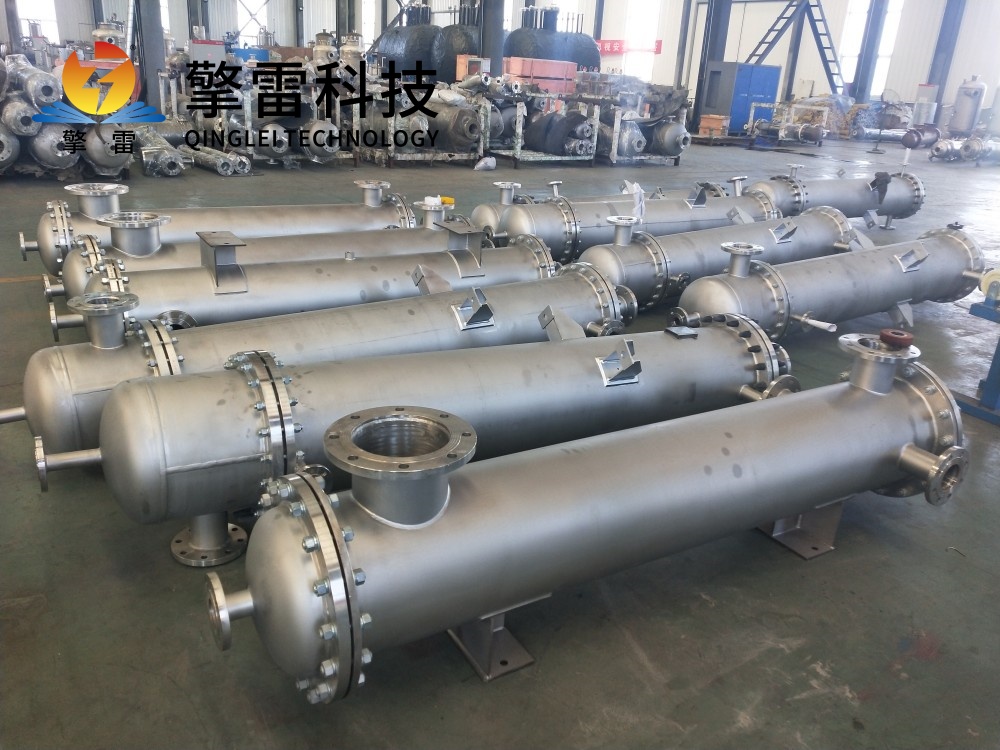

浮頭列管式換熱設備主要由殼體、管束、管板、浮頭、折流板、封頭等部件組成。

殼體：是換熱設備的主體部分，用于容納殼程流體，一般為圓柱形，兩端用法蘭與其他部件連接。

管束：由多根換熱管組成，是熱量交換的主要場所。換熱管通常采用無縫鋼管，根據工藝要求可以進行不同的表面處理以提高傳熱效率。

管板：用于固定管束，并將管程和殼程流體分隔開來。管板與殼體和封頭通過法蘭連接，保證設備的密封性。

浮頭：是該換熱設備的核心部件之一，由浮頭管板、鉤圈和浮頭端蓋組成。浮頭的設計使得管束可以自由伸縮，并且便于管束的抽出和檢修。

折流板：安裝在殼體內，用于改變殼程流體的流動方向，提高殼程流體的湍流程度，增強傳熱效果。

封頭：位于換熱設備的兩端，用于封閉管程空間，并與管板連接形成管程流體的通道。

2.2 工作原理

浮頭列管式換熱設備是一種典型的間壁式換熱器，冷熱兩種流體分別在管程和殼程中流動，通過換熱管的管壁進行熱量交換。管程流體從一端封頭的進口進入，沿著換熱管流動，從另一端封頭的出口流出；殼程流體則從殼體一端的接口進入，在殼體內與換熱管外壁接觸，進行熱量傳遞后，從殼體另一端的接口流出。

三、浮頭列管式換熱設備的性能優勢

3.1 良好的熱補償能力

由于浮頭的設計，管束可以隨著溫度的變化自由伸縮，從而有效地消除了熱應力。這使得該換熱設備能夠適應較大的溫度變化范圍，減少了因熱應力導致的設備損壞，提高了設備的可靠性和使用壽命。

3.2 廣泛的適應能力

可以處理多種不同性質的流體，包括高粘度、腐蝕性、含有固體顆粒的流體等。通過選擇合適的換熱管材料和表面處理工藝，能夠滿足不同工藝條件下對耐腐蝕性和耐磨性的要求。同時，該設備可以承受較高的壓力和溫度，適用于各種復雜的工業環境。

3.3 便于檢修和清洗

浮頭結構使得管束可以從殼體中抽出，方便對換熱管進行檢修、清洗和更換。當換熱管內壁或外壁結垢或損壞時，無需拆卸整個設備，只需抽出管束即可進行處理，大大縮短了檢修時間，降低了維修成本。

3.4 較高的傳熱效率

通過合理設置折流板，可以改變殼程流體的流動方向，增加流體的湍流程度，減少傳熱邊界層的厚度，從而提高傳熱系數。此外，換熱管的排列方式和管徑的選擇也可以根據具體的傳熱要求進行優化，進一步提高傳熱效率。

四、浮頭列管式換熱設備的缺點

4.1 結構復雜

浮頭列管式換熱設備由于具有浮頭等特殊結構，相比其他一些簡單的換熱設備，其結構更為復雜。這不僅增加了設備的制造難度和成本，還對設備的安裝和維護提出了更高的要求。

4.2 密封難度大

浮頭部位的密封是該設備的關鍵環節之一，由于浮頭需要能夠自由移動，因此密封結構相對復雜，容易出現泄漏問題。一旦發生泄漏，不僅會影響設備的正常運行，還可能對環境造成污染。

4.3 占地面積較大

由于設備整體結構較為龐大，尤其是當處理大量流體時，需要較大的殼體尺寸，導致設備的占地面積較大，在空間有限的場合應用受到一定限制。

五、浮頭列管式換熱設備的應用案例

5.1 化工行業

在化工生產中，浮頭列管式換熱設備廣泛應用于各種化學反應過程中的熱量交換。例如，在合成氨生產中，需要將合成氣進行冷卻和加熱，以控制反應溫度。采用浮頭列管式換熱設備可以有效地實現這一目的，并且由于其良好的耐腐蝕性能，能夠適應合成氣中含有的硫化物等腐蝕性介質。

5.2 石油行業

在石油煉制過程中，需要對原油進行加熱、冷卻和分餾等操作。浮頭列管式換熱設備可以用于原油與熱載體之間的熱量交換，以及各餾分之間的熱量回收。例如，在常減壓蒸餾裝置中，通過浮頭列管式換熱設備將高溫餾分與低溫原油進行換熱，既實現了餾分的冷卻，又對原油進行了預熱，提高了能源利用效率。

5.3 動力行業

在火力發電廠中，浮頭列管式換熱設備用于鍋爐給水的加熱和蒸汽的冷凝。例如，在高壓加熱器中，利用汽輪機抽汽對鍋爐給水進行加熱，提高給水溫度，從而提高鍋爐的熱效率。浮頭列管式換熱設備能夠承受高壓和高溫蒸汽的作用，保證系統的安全穩定運行。

六、浮頭列管式換熱設備的發展趨勢

6.1 材料創新

隨著材料科學的不斷發展，新型耐腐蝕、高強度、高導熱性能的材料將不斷應用于浮頭列管式換熱設備的制造中。例如，采用鈦合金、復合材料等，可以提高設備的耐腐蝕性能和使用壽命，同時減輕設備的重量。

6.2 結構優化

通過計算機輔助設計和數值模擬技術，對浮頭列管式換熱設備的結構進行優化設計。例如，優化換熱管的排列方式、折流板的形狀和間距等，進一步提高設備的傳熱效率和降低流動阻力。

6.3 智能化控制

結合物聯網和自動化控制技術，實現對浮頭列管式換熱設備的智能化監控和控制。通過安裝各種傳感器，實時監測設備的運行參數，如溫度、壓力、流量等，并根據監測結果自動調整設備的運行狀態，提高設備的運行效率和可靠性。

七、結論

浮頭列管式換熱設備作為一種重要的熱量交換裝置，在工業生產中發揮著不可替代的作用。盡管其存在結構復雜、密封難度大等缺點，但憑借其良好的熱補償能力、廣泛的適應能力和便于檢修等優勢，仍然在化工、石油、動力等眾多行業得到了廣泛應用。隨著材料創新、結構優化和智能化控制等技術的不斷發展，浮頭列管式換熱設備的性能將不斷提升，應用前景將更加廣闊。
