U型管換熱器：結構、性能與工業應用的深度解析

摘要：本文全面闡述了U型管換熱器，涵蓋其結構特點、工作原理、性能優勢與局限。深入剖析了該設備在化工、石油、電力等工業領域的具體應用，并結合實際案例分析其應用效果。同時，對其日常維護、故障排除以及未來發展趨勢進行了探討，旨在為U型管換熱器的設計、使用和維護提供全面的理論支持與實踐指導。

一、引言

在工業生產中，熱量交換是眾多工藝流程的環節，換熱器作為實現熱量傳遞的關鍵設備，其性能直接影響著生產效率、能源消耗和產品質量。U型管換熱器作為一種常見的換熱設備，憑借其的結構和優良的性能，在化工、石油、電力等眾多行業得到了廣泛的應用。深入了解U型管換熱器的特點和應用，對于優化工業生產過程、提高能源利用效率具有重要意義。

二、U型管換熱器的結構與工作原理

2.1 結構組成

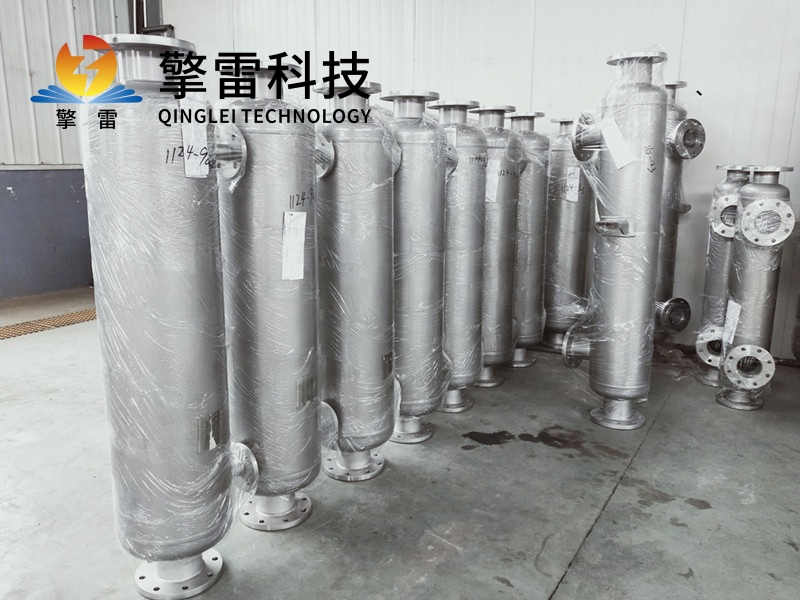

U型管換熱器主要由殼體、管束、管板、折流板和封頭等部件組成。

殼體：一般為圓筒形，是容納換熱介質的空間，其兩端通常設有法蘭，便于與其他設備連接。

管束：由多根U型管組成，是進行熱量交換的主要部件。U型管的兩端固定在同一塊管板上，形成管程。

管板：用于固定U型管，并將其與殼體分隔成兩個獨立的腔室，即管程和殼程。管板通常采用鉆孔的方式安裝U型管，并保證良好的密封性能。

折流板：安裝在殼體內，其作用是改變殼程介質的流動方向，提高殼程介質的湍流程度，增強傳熱效果。折流板的形式有弓形、圓盤 - 圓環形等。

封頭：位于殼體的兩端，與管板連接，形成封閉的管程空間。封頭上設有介質進出口接管，以便管程介質的流入和流出。

2.2 工作原理

U型管換熱器是一種間壁式換熱器，冷熱兩種介質分別在管程和殼程中流動，通過U型管的管壁進行熱量交換。管程介質從一端封頭的進口進入，沿著U型管流動，從另一端封頭的出口流出；殼程介質則從殼體一端的接管進入，在殼體內與U型管外壁接觸，進行熱量傳遞后，從殼體另一端的接管流出。

三、U型管換熱器的性能分析

3.1 優勢

結構簡單，造價較低：與浮頭式換熱器等相比，U型管換熱器沒有浮頭等復雜結構，零部件較少，制造工藝相對簡單，因此造價較低，成本優勢明顯。

耐高溫高壓：U型管的兩端固定在同一塊管板上，在高溫高壓條件下，管束可以自由伸縮，不會產生較大的熱應力，從而避免了因熱應力引起的設備損壞，能夠適應較高的溫度和壓力工況。

管束可抽出清洗：當管程內壁結垢或需要檢修時，可以將U型管束從殼體中抽出，進行清洗或更換，操作相對方便，維護成本較低。

抗振性能好：U型管的結構使得管束在流體流動時具有較好的抗振性能，減少了因振動引起的管子破裂和泄漏等問題，提高了設備的可靠性和使用壽命。

3.2 局限

管程清洗困難：由于U型管的彎曲部分限制，對于管程內壁的清洗相對困難，特別是當介質容易在彎曲處沉積結垢時，清洗效果可能不理想。

管子排列受限：為了保證U型管的彎曲和安裝，管子的排列受到一定的限制，管程的流通面積相對較小，可能會導致管程介質的流速較高，壓降較大。

不適用于嚴重不對稱溫差：當管程和殼程的介質溫差較大且不對稱時，U型管束會產生較大的彎曲應力，可能會影響設備的安全運行。

四、U型管換熱器的工業應用

4.1 化工行業

在化工生產中，許多反應過程需要精確控制溫度，U型管換熱器可用于反應器的加熱或冷卻。例如，在乙烯生產中，裂解爐的出口氣體溫度很高，需要迅速冷卻以防止二次反應的發生，U型管換熱器可以有效地將高溫氣體冷卻至適宜的溫度。此外，在化工產品的分離、精制等過程中，也廣泛使用U型管換熱器進行熱量交換。

4.2 石油行業

石油開采和煉制過程中涉及大量的熱量交換操作。在油田注水系統中，需要將水加熱后注入油層，以提高采油效率，U型管換熱器可用于水的加熱。在煉油廠的常減壓蒸餾、催化裂化等裝置中，U型管換熱器用于油品的加熱、冷卻和熱量回收，降低能源消耗。

4.3 電力行業

在火力發電廠中，鍋爐給水的加熱是一個重要的環節。U型管換熱器可以利用汽輪機的抽汽來加熱鍋爐給水，提高鍋爐的熱效率。同時，在核電站中，U型管換熱器也用于反應堆冷卻劑系統的熱量交換，確保反應堆的安全運行。

4.4 制藥行業

制藥生產對設備的衛生要求和產品質量控制非常嚴格。U型管換熱器采用不銹鋼等優質材料制造，表面光滑，易于清洗和消毒，符合制藥行業的衛生標準。它可以用于藥物合成、提取、濃縮、干燥等工藝過程中的熱量交換，保證藥物的純度和質量。

五、實際應用案例分析

以某煉油廠的常減壓蒸餾裝置為例，原裝置中的換熱器采用浮頭式結構，但由于介質腐蝕性強，且操作溫度和壓力較高，導致?lián)Q熱器頻繁出現泄漏問題，維修成本高，影響了裝置的正常運行。后來，該煉油廠將部分浮頭式換熱器更換為U型管換熱器。更換后，U型管換熱器憑借其耐高溫高壓和抗腐蝕性能，有效解決了泄漏問題，減少了設備維修次數和停機時間。同時，U型管換熱器的傳熱效率較高，提高了裝置的熱量回收率，降低了能源消耗，每年可為煉油廠節省大量的運行成本。

六、U型管換熱器的維護與故障排除

6.1 日常維護

定期檢查：定期檢查設備的外觀、密封情況、進出口壓力和溫度等參數，及時發現異常情況。

清洗管束：根據介質的性質和使用情況，定期對管束進行清洗，去除管內外的污垢，保證傳熱效果。

潤滑保養：對設備的運動部件，如螺栓、螺母等，進行定期潤滑，防止生銹和卡死。

6.2 常見故障及排除方法

泄漏：泄漏是U型管換熱器常見的故障之一，可能是由于密封墊片損壞、管子破裂等原因引起。對于密封墊片損壞，可更換新的密封墊片；對于管子破裂，需要更換破裂的管子并進行重新焊接和試壓。

壓降增大：當設備出現壓降增大的情況時，可能是由于管束內結垢或堵塞引起。此時，需要對管束進行清洗，去除污垢和堵塞物。

傳熱效率下降：傳熱效率下降可能是由于管束外壁結垢、殼程介質流動不暢等原因?qū)е??？赏ㄟ^清洗管束、調整折流板位置等方法來提高傳熱效率。

七、U型管換熱器的發展趨勢

7.1 材料創新

隨著材料科學的發展，未來U型管換熱器將采用更多新型材料，如高性能合金、陶瓷材料等。這些材料具有更好的耐腐蝕性、耐高溫性和高強度，能夠滿足更加苛刻的工況要求，進一步拓展設備的應用領域。

7.2 結構優化

利用計算機輔助設計（CAD）和計算流體力學（CFD）等技術，對U型管換熱器的結構進行優化設計。通過優化U型管的形狀、尺寸和排列方式，以及折流板的結構和間距，提高設備的傳熱效率和降低壓降。

7.3 智能化控制

結合物聯網、大數據和人工智能等技術，實現U型管換熱器的智能化控制。通過安裝各種傳感器，實時監測設備的運行參數，并根據監測結果自動調整設備的運行狀態，實現換熱效果和能源利用效率。同時，智能化控制系統還可以實現設備的遠程監控和故障診斷，提高設備的可靠性和維護效率。

八、結論

U型管換熱器以其結構、優良的性能和廣泛的應用領域，在工業生產中發揮著重要作用。盡管它存在一定的局限性，但通過合理的設計、正確的使用和及時的維護，可以充分發揮其優勢，提高工業生產的效率和可靠性。隨著材料創新、結構優化和智能化控制等技術的發展，U型管換熱器將不斷改進和完善，為工業的節能減排和可持續發展做出更大的貢獻。
