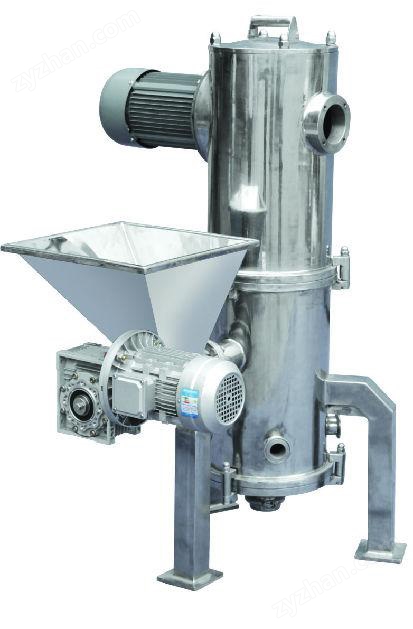

流化床氣流粉碎機是-種用高速氣流來實現干式物料超細粉碎的設備。壓縮氣體通過噴嘴高速在粉碎區域噴射,帶動粉體原料高速運動,并在四個噴嘴交匯處高速沖擊,達到自身碰撞粉碎,被粉碎的物料隨負壓上升到分級區域,粒子受到分級輪高速旋轉的離心力以及風機負壓向心力的同時作用,顆粒越大離心力越大,顆粒小即達到要求的顆粒通過分級輪葉片間隙進入旋風分離器和捕集器收集。被離心力甩出的大顆粒,返回粉碎區繼續粉碎。
特點
●不升溫,由于物料是在氣體膨脹狀態下粉碎所以粉碎腔體溫度控制在低于常溫狀態,且可長期工作,溫度不會升高。
●無污染,因為物料在氣流的帶動下密閉自身碰撞粉碎,不帶入介質,且可以通過對設備特殊處理,使物料
粉碎過程中不會構成污染,控制鐵含量等因素。
●磨損小,由于粉碎作用是粒子自身互相碰撞粉碎,高速粒子與筒壁碰撞較小,適用硬度較高的物料。
●針對易燃、易爆、易氧化物料,可采用相應的氣體介質做循環閉路粉碎。
●公司對原有的氣流粉碎機結構型的調整,產量相對原有或同行的同型號的氣流粉碎~YLI5 ~ 30%左右。
控制系統系統采用智能化觸摸屏控制,操作簡單,控制準確。
工藝流程
此流程圖為標準設備的工藝流程,可以根據客戶需要調整。

技術參數
參數/型號 | QLF-120 | QLF-200 | QLF-300 | QLF-400 | QLF-600 | QLF-800 |
生產能力(kg/h) | 0.2-15 | 10-120 | 50-260 | 80-450 | 200-600 | 100-1500 |
空氣耗量(m³/min) | 2 | 3 | 6 | 10 | 20 | 40 |
工作壓力(Mpa) | 0.70-0.90 | 0.70-0.90 | 0.70-0.90 | 0.70-0.90 | 0.70-0.90 | 0.70-0.90 |
進料粒徑(目) | 60-325 | 60-325 | 60-325 | 60-325 | 60-325 | 60-325 |
粉碎細度(μ m) | 0.5-30 | 0.5-30 | 0.5-30 | 0.5-30 | 0.5-30 | 0.5-30 |
裝機功率 | 20 | 40 | 60 | 95 | 188 | 376 |
