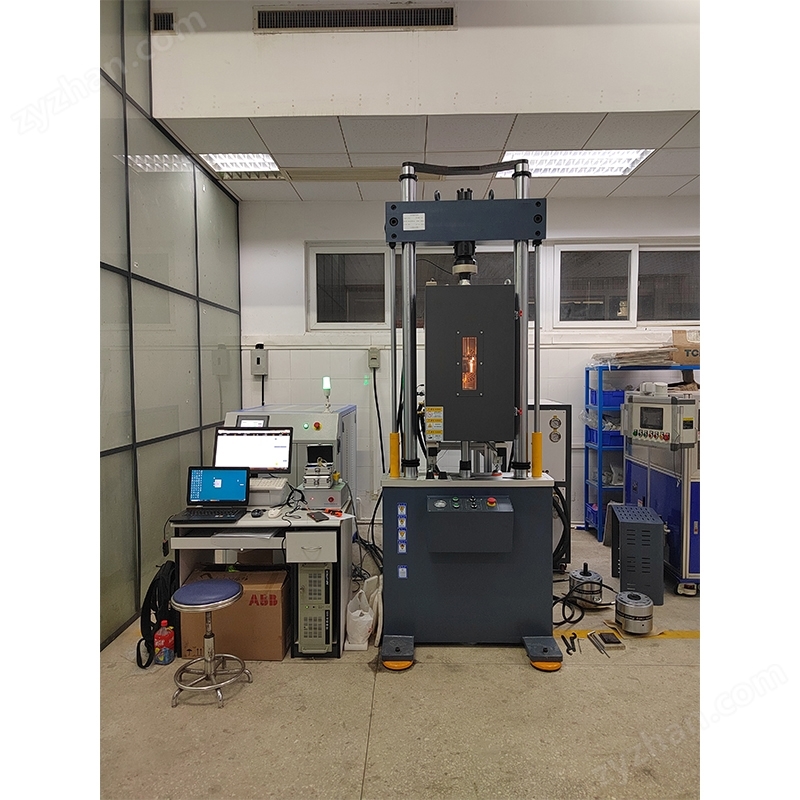

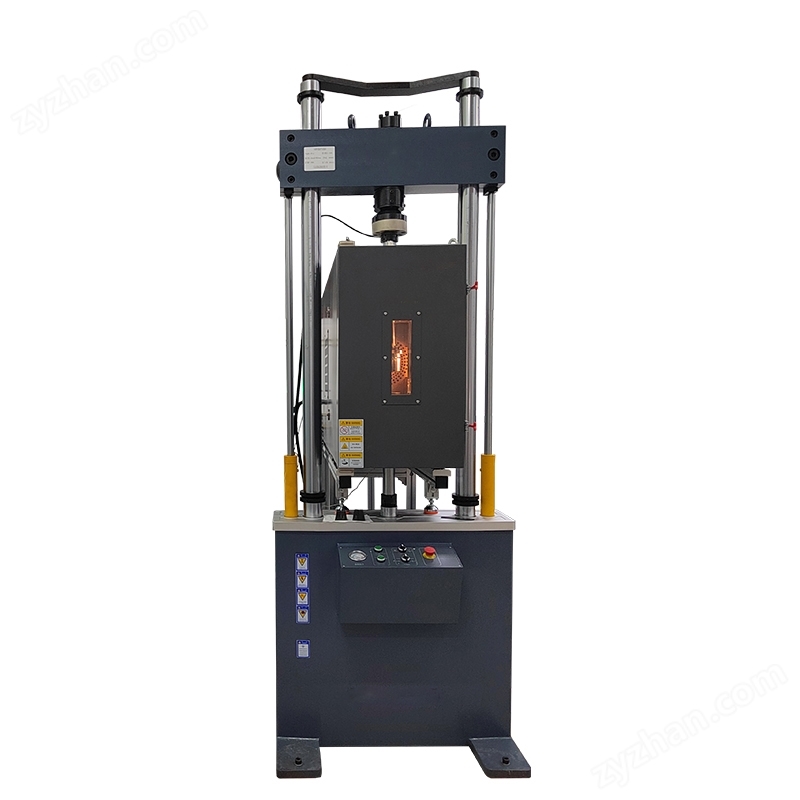

高低溫電液伺服動靜剛疲勞試驗機
產品名稱：高溫疲勞試驗機
產品型號：PWS-50H
一． 系列產品概述：
PWS系列電液伺服動靜萬能試驗系統，是我公司研制的系列動態疲勞加載試驗系統產品之一。該系列產品具有輸出力范圍廣，控制精度高，使用方便，可靠性高等特點。該系列試驗系統在研制、開發過程中吸取電液伺服動態試驗機技術，結合國內用戶的實際使用狀況設計而成。伺服作動器、恒壓伺服油源、加載框架等關鍵部件為我公司設計制造，伺服閥、傳感器、密封件等關鍵外購件均選用國際主流型號產品，大大提高了系統的穩定性和可靠性，試驗機的整體性能與產品技術水平相當。
該試驗系統，既能進行動態的高、低周疲勞試驗、程序控制疲勞試驗，也能進行靜態的恒速率、恒應變、恒應力控制下的試驗和各種常規的力學性能試驗，還可進行斷裂力學試驗，也可以對廣義范圍上材料或構件的疲勞壽命、裂紋擴展、斷裂韌性性能測試、實際試件的安全性評價、工況模擬等，通過更換附具，還可進行各類結構件、部件以及總成件等的疲勞及靜態力學性能試驗。因此有著其它任何種類的試驗機所不能比擬的優勢，是國際疲勞力學研究領域界最推崇的材料試驗設備
試驗系統主要單元部分：
l 50Kn高剛度主機：1套；
l 21MP、90L/min、120L/min、170/min恒壓伺服泵站（油源）：1套；
l MTSD900全數字伺服控制系統：1套；
l MTSDP單通道動靜態試驗軟件包：1套；
l 測量相關傳感器 1套（力、位移）
l 壓縮附具：1套；
l 管片道槽定制工裝 1套（根據用戶提供產品圖紙設計）
l 計算機、打印機：1套；
l 管路、配件、工具等：1套；
l 高溫爐 一套
二、系統的主要技術指標。
1、試驗力單元：
l 較大動靜態試驗力：±50KN；
l 有效測量范圍：全程不分檔1%—100%FS；
l 靜態試驗力示值精度：小于±0.5%；動態試驗力示值精度：小于±1.0%；
l 試驗力平均負荷波動度：小于±1%；
l 試驗力動態負荷波動度：小于±1%；
2、位移單元：
l 系統較大位移：不小于±75mm（總行程不小于150mm）；
l 動靜態示值精度：±0.5%FS；
3、作動器指標：
l 作動器有效行程：不小于±150mm（總行程不小于200mm）；
l 較高工作壓力：21MPa；
l 較大試驗力±10KN；±20KN；±50KN；±100KN；
l 前法蘭連接，安裝在上橫梁上方
5、試驗頻率及振幅：0.1～30Hz；（幅頻特性不同、可選擇匹配不同流量液壓站）
6、主要試驗波形：正弦波、方波、三角波、斜波、半正弦、半三角、各類組合波形。
7、試驗工裝；
輔具根據試件尺寸和試驗方法定制工裝；
帶預應力調整環以消除間隙；
8、壓縮附具：
l 壓盤直徑φ150mm
l 與底座和傳感器接頭配套設計
9、液壓油源參數：
l 壓力：21Mpa；
l 流量：90L/min、120L/min、170/min
l 功率：380V 22kW
l 油箱凈容積260L；
幅頻特性
頻率 | 5HZ | 10HZ | 20HZ | 30HZ |
振幅 | ±5 | ±3 | ±2 | ±1 |
10、控制器主要指標
l 全數字閉環控制，可以任意采集信號進行全數字PID控制。閉環控制頻率高達10kHz；
l 直接集成伺服閥驅動單元（二三級伺服閥驅動均可）；
l 內置信號發生器頻率范圍：0.001-600Hz，頻率分辨率：0.001Hz；
l 控制波形：正弦波、三角波、方波、斜波、鋸齒波、隨機波，且可實現各類波形的組合輸出。
l 控制方式：力、位移、變形PID閉環控制，并可實現任意控制模式的平滑無擾切換；
l 系統具有傳感器標定、清零等功能；
l 具備完善的液壓控制功能，如：控制泵站開/停、高/低壓切換等；
l 提供多種接口板與各類傳感器及驅動單元配套。
標簽：高低溫電液伺服動靜剛疲勞試驗機
