紡織品彎曲性能測定儀-馬鞍法

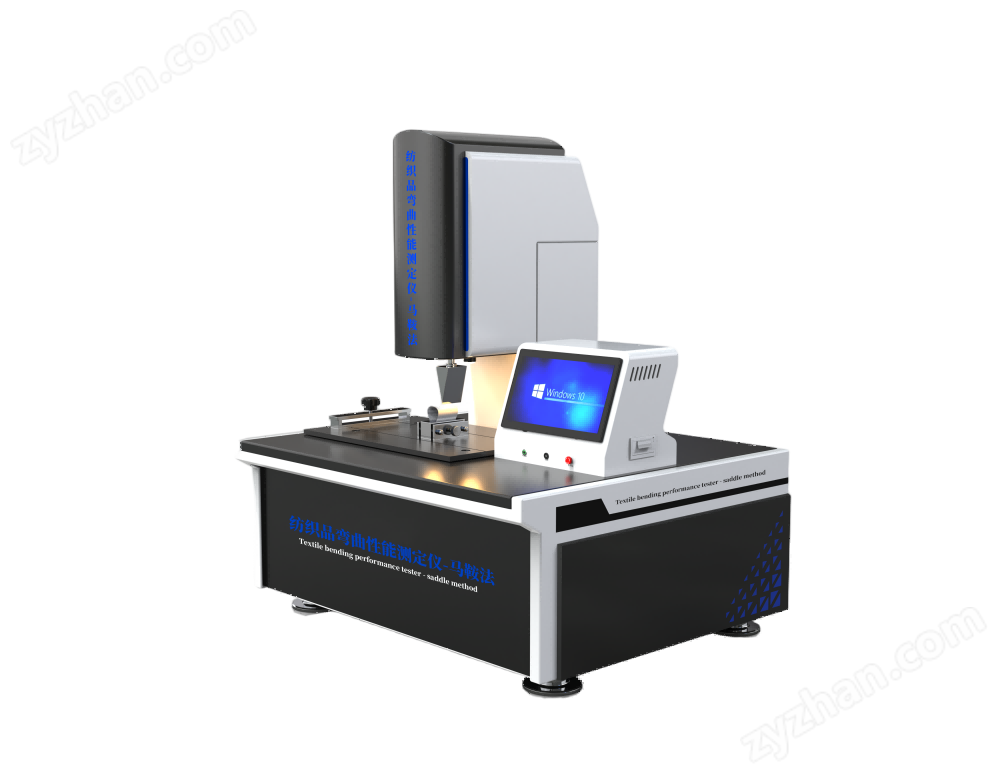

CSI-F962紡織品彎曲性能測定儀-馬鞍法

?紡織品彎曲性能測定儀（用于馬鞍法）：?

這是一臺專門設計用于執行馬鞍法測試的設備，其主要組成部分和作用包括：

?水平試樣臺/支架：? 提供穩固的水平基準面。

?平行夾持器（或梳子）：? 用于牢固且平行地夾持試樣的兩端，固定夾持器間的距離（L）。夾持器間距應是可調的或符合標準規定值。

?符合標準：?

滿足國內外紡織產品標準對彎曲性能的要求（如ISO 9073-7,GB/T 18318.6-2017等）。

技術參數

控制系統：PLC+Windows系統；

操作界面：彩色12寸嵌入式工業電腦，中英文切換；

WiFi連接打印機

?加載裝置：???手動放置規定質量的小砝碼于試樣中心。

?位移測量系統：??激光位移傳感器，精確、無接觸地測量試樣中心點相對于基準平面的垂直位移，位移測量誤差不超過士0.1mm；

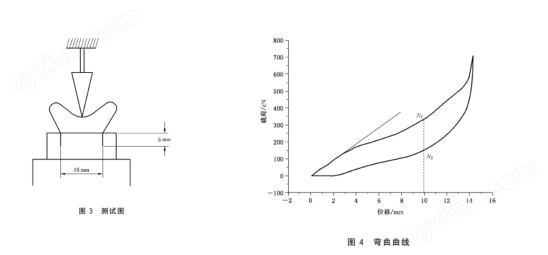

夾樣器:夾持面應平整無損,無明顯松動,握持力良好。兩鉗口線應高低一致,間距15 mm土0.1 mm,鉗口至下側擋座的距離為5 mm士0.1 mm。夾鉗的有效寬度至少為50 mm；

?數據采集與處理系統（計算機/控制器）：? 接收位移傳感器和（如果是電機加載）力傳感器的信號，自動記錄負載-位移數據，并根據內置的標準計算公式實時計算并顯示彎曲長度（C）和抗彎剛度

?環境控制系統：? 溫濕度控制箱，確保測試在標準溫濕度條件下進行（如20±2°C, 65±2%RH），因?yàn)闇貪穸葘?duì)織物彎曲性能影響顯著。

?測試步驟概要：?

將試樣根據標準要求在恒溫恒濕環境中調濕平衡。

將試樣兩端平整地夾入儀器的夾持器中，確保試樣平整無扭曲，夾持器間距L符合標準。

（如有需要）在試樣中心施加規定的標準負載（如0.2g, 0.5g，具體值由標準規定）。

啟動位移測量系統（或等待穩定后讀數），記錄試樣中心點的凹陷深度（δ）。

儀器自動計算彎曲長度（C）和抗彎剛度（B）。

通常需要測試多個試樣（經向和緯向），計算平均值。
