一、整機方案

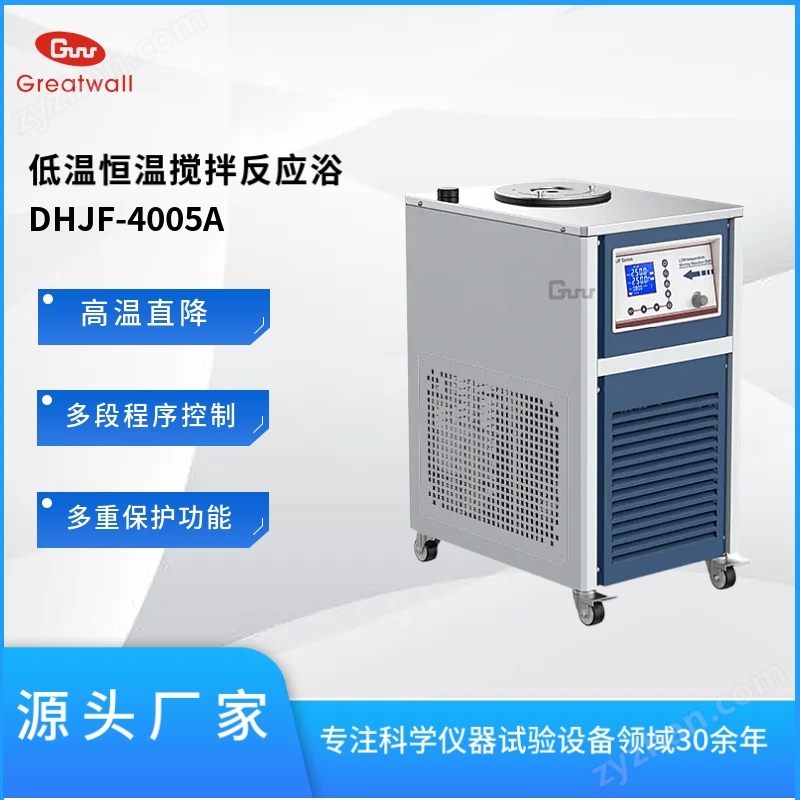

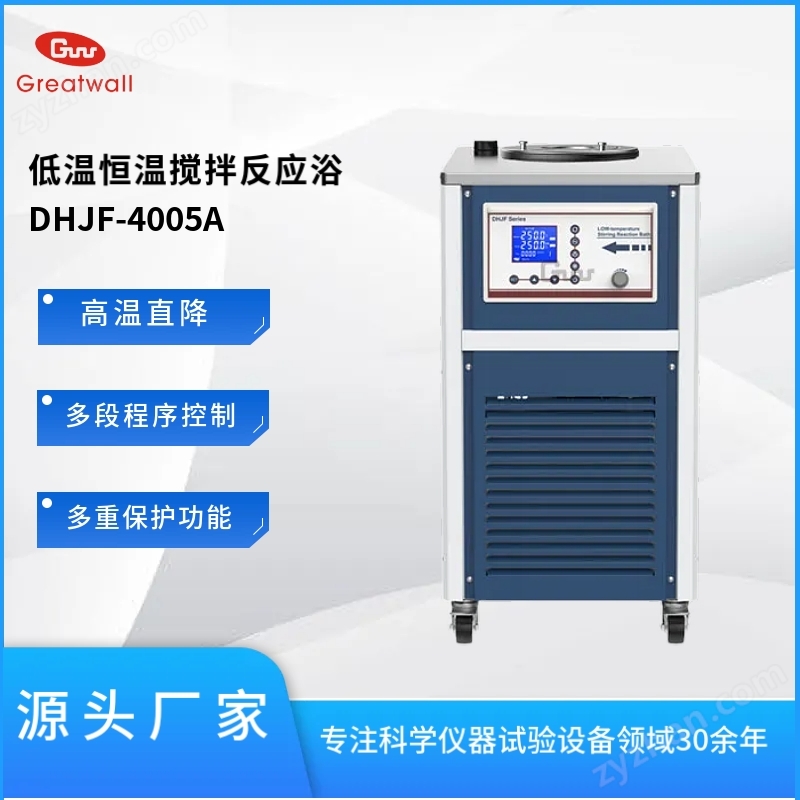

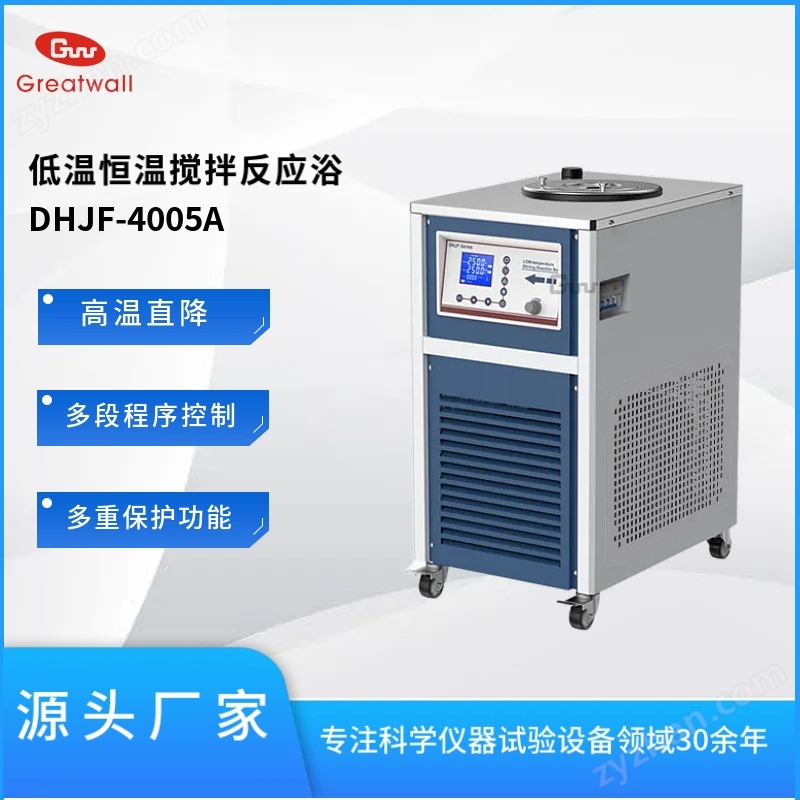

低溫恒溫攪拌反應浴DHJF-4005A整套裝置由制冷系統、加熱系統、循環系統及控制系統等組成。
1.1 制冷系統
制冷系統由壓縮機、冷凝器、蒸發器及膨脹閥等組成。
壓縮機：采用恩布拉科全封閉活塞壓縮機，載熱體99℃時，壓縮機可啟動，快速降溫。
冷凝器：采用風冷翅片式冷凝器，內部采用無氧紫銅螺紋管，換熱效率高，易清理，維護方便。
節流機構：采用DANFOSS熱力膨脹閥，由感溫元件、閥芯組成，通過制冷劑的過熱度自動調節制冷劑流量。
蒸發器：采用304不銹鋼盤管式蒸發器，換熱效率高；蒸發器安裝在儲液槽內，載冷劑凍結時不會損壞蒸發器。
1.2 加熱系統
采用外置的304不銹鋼管狀電加熱器，技術指標符合JB/T 4088規定。附帶單獨的機械式超溫保護。
1.3 循環系統
采用耐高低溫屏蔽泵輸送載冷劑，儲液槽及循環管路采用304不銹鋼，防腐蝕、防低溫液體污染。
1.4 控制系統
溫度控制采用PID算法，控溫精度高；用戶可編制5段應用程序，實現多段程序控制。顯示器采用液晶顯示屏，操作方便。通訊采用RS485接口，遵循MODBUS RTU 協議
二、低溫恒溫攪拌反應浴DHJF-4005A主要技術參數
產品名稱 | 低溫恒溫攪拌反應浴 | |
產品型號 | DHJF-4005A | |
儲液槽容積 (L) | 5 | |
使用溫度范圍 (℃) | -40～99 | |
顯示精度（℃） | 0.01 | |
溫度穩定性 (℃) | ±0.2 | |
加熱功率 (W) | 1500 | |
整機功率 (W) | 2450 | |
保護功能 | 過載、過電流 、超溫、漏電、超壓保護 | |
制冷劑 | R404A | |
﹡制冷量(W) | 90℃ | 1100 |
10℃ | 720 | |
-10℃ | 640 | |
-20℃ | 500 | |
-30℃ | 310 | |
-40℃ | 150 | |
循環泵 | 功率 (W) | 100 |
流量 (L/min) | 20 | |
壓力 (bar) | 0.4 | |
磁力攪拌 | 功率（W） | 50 |
轉速 | 100-1000 | |
環境溫度范圍 (℃) | 5～35 | |
環境相對濕度 | ≤ 70% | |
電源 | 220V～， 50Hz | |
外循環接口尺寸 | Rc1/2 | |
開口尺寸 | Ф210 | |
儲液槽尺寸 | Ф250×130 | |
最大可放置燒瓶容積（mL） | 2000（自備） | |
儲液槽材質 | 304不銹鋼 | |
外形尺寸 | 385W×560D×735H | |
凈重 | 60 | |
* 測試環境工況：環境溫度為25℃ | ||
