一、儀器介紹
偏光顯微鏡XPR-500是利用許多晶體具有光學各向異性,但光線透過這些透明晶體時會發生雙折射現象的原理而研發的一款顯微鏡,偏光顯微鏡對具有雙折射性物質進行研究鑒定的光學儀器,現在偏光顯微鏡主要是地質勘探、礦產研究、冶金檢驗以及相關高等院校常用的顯微鏡設備。
電腦型偏光顯微鏡XPR-500P不僅可供廣大用戶作單偏光觀察,正交偏光觀察,錐光觀察以及顯微攝影,更配置有石膏λ、云母λ/4試片、石英楔子和移動尺等附件,是一組具有較完備功能和良好品質的產品。
0&bid=31
二、技術參數
偏光顯微鏡XPR-500是利用許多晶體具有光學各向異性,但光線透過這些透明晶體時會發生雙折射現象的原理而研發的一款顯微鏡,偏光顯微鏡對具有雙折射性物質進行研究鑒定的光學儀器,現在偏光顯微鏡主要是地質勘探、礦產研究、冶金檢驗以及相關高等院校常用的顯微鏡設備。
電腦型偏光顯微鏡XPR-500P不僅可供廣大用戶作單偏光觀察,正交偏光觀察,錐光觀察以及顯微攝影,更配置有石膏λ、云母λ/4試片、石英楔子和移動尺等附件,是一組具有較完備功能和良好品質的產品。
0&bid=31
二、技術參數
1.目鏡
類 型 | 放大倍數 | 視場 |
平場目鏡 | 10X | Φ18 |
2.物鏡
類 別 | 放大倍數 | 數值孔徑(NA) |
無應力平場 消色差物鏡 | PL 4X | 0.1 |
PL 10X | 0.25 | |
PL 20X | 0.40 | |
PL 40X | 0.65 | |
PL 60X | 0.85 |
3、三目觀察頭: 傾斜 30°
瞳距調節范圍:52—75毫米
瞳距調節范圍:52—75毫米
4、物鏡轉換器件:四孔可調中心轉換器
5、載 物 臺:圓形旋轉載物臺、直徑Φ150mm、360° 等分刻度、游標格值6',中心可調,帶鎖緊裝置。
6、中間鏡筒:內置檢偏器可自由切換進行正常觀察與偏光觀察,90°旋轉帶刻度,游標格值12',勃氏鏡中心可調,附帶石膏λ片、云母λ/4片、石英楔子補償器
7、反射偏光部分:a. 起偏片可90°旋轉,檢偏片內置在中間鏡簡 b.照明光源:6V20W鹵素燈亮度可調
7、反射偏光部分:a. 起偏片可90°旋轉,檢偏片內置在中間鏡簡 b.照明光源:6V20W鹵素燈亮度可調
8、透射偏光部分:a. 帶起偏器光欄的無應力阿貝聚光鏡(數值孔徑1.25)起偏器可360°旋轉,有0、90、180 、270四個檔位 b. 照明光源:6V20W鹵素燈,亮度可調
9、調焦部分:帶限位和調節松緊的同軸共軌粗微動系統,微動格值0.002mm
9、調焦部分:帶限位和調節松緊的同軸共軌粗微動系統,微動格值0.002mm
10、防霉系統:滬杏光學防霉系統設計
本文由|滬杏偏光顯微鏡 0&bid=31整里提供
三、系統組成
本文由|滬杏偏光顯微鏡 0&bid=31整里提供
三、系統組成

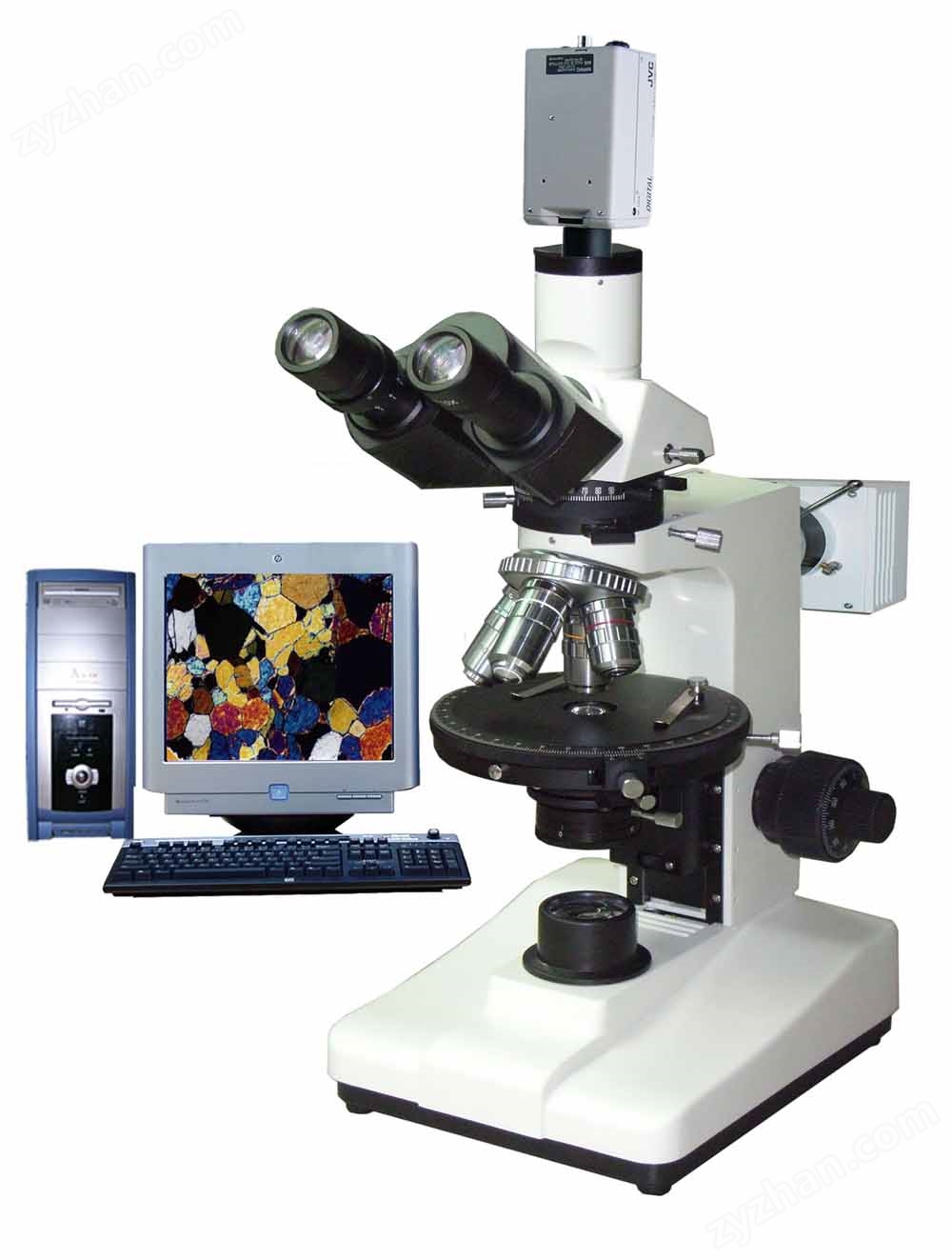

電腦型偏光顯微鏡(XPR-500P):1.偏光顯微鏡 2.專用適配鏡 3.高像素電腦型成像系統
數碼型偏光顯微鏡(XPR-500D):1.偏光顯微鏡 2.專用數碼適配鏡 3.數碼相機
四、選購件
1.目鏡:16X、20X,10X(刻度目鏡)
2.無應力偏光物鏡: POL5X、 POL20X、 POL60X、 POL80X
1.目鏡:16X、20X,10X(刻度目鏡)
2.無應力偏光物鏡: POL5X、 POL20X、 POL60X、 POL80X
3.高像素成像系統:200萬或300萬像素
4.偏光測量軟件及分析軟件
4.偏光測量軟件及分析軟件
