產品型號:

HFWX-11-II

產品價格：

36500

一、原理、用途及特點：

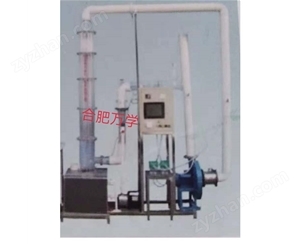

文丘里洗滌器是一種高效高能耗濕式除塵器，含塵氣體以高速通過喉管，水在喉管處注入并被高速氣流霧化，塵粒與液（水）滴之間相互碰撞使塵粒沉降。這種除塵器結構簡單，對0.5～5um的塵粒除塵效率可達99%以上，但壓降，能耗較大。該洗滌器常用于高溫?zé)煔饨禍睾统龎m，經改進的文丘里除塵器的形式很多，應用也很廣泛。文丘里洗滌器主要由文丘里管（簡稱文氏管）和脫水器兩部分組成。文氏管有進氣管、收縮管、噴嘴、喉管、擴散管、連接管組成。脫水器也叫除霧器，上端有排氣管，用于排出凈化后的氣體；下端有排塵管道接沉淀池，用于排出泥漿。

二、主要技術參數及指標：

1、環境溫度：5℃～40℃、

2、系統風量50~300m3/h

3、除塵效率：90~99%，

4、壓力降：<3000Pa

5、裝置外形尺寸：長2300mm寬500mm高2300mm、

6、工作電源：AC220V±10%、50Hz，單相三線制，功率1500W；安全保護：具有接地保護、漏電保護、過流保護；

7、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；、

三、主要配置：

1、在線進、出粉塵濃度檢測系統（日本進口傳感器）2套：4-20MA輸出、測量范圍0-2000PPM,分辨率1PPM、測量范圍0-2000PPM,分辨率1PPM；

2、在線風壓、風量及風速檢測系統1套：壓力傳感器1套：遠傳顯示，量程0-10Kpa、輸出4-20MA；風量、風速測量精度：±1%；

3、風管內在線溫度、濕度檢測系統1套：遠傳顯示、溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA（4線制）、供電9-36VDC；

4、采用10.4寸彩色液晶觸摸屏、微型打印機1套：熱敏打印、打印速度50mm/s（MAX）、分辨率8點/mm和384點/行、有效打印寬帶48mm；

5、計算機通訊接口、實時記錄歷史數據和實時曲線、數據處理軟件：

6、文丘里可調除塵器1套、透明有機玻璃材質、壁厚8mm、含卸除灰塵裝置；

7、通過喉管噴嘴可調裝置1套

8、1貯液箱1只、白色PP板材質、厚度10mm，500×500×500mm、底板上安裝有放空閥，方便將水排凈；

9、流量測量與調節：進水流量計1只：量程100~1000L/h；

10、防腐蝕提升磁力水泵1臺、流量：27～32（L/min)、揚程：3.1～4.3（m）功率30W；

11、有機玻璃粉塵自動加料裝置1套：立式加料；

12、氣塵靜態混合器1套：采用箱式靜態混合器；

13、人工監測進出口2組、測壓環2組、透明測壓軟管1批；

14、離心通風機1臺：電源電壓：220V、功率1.1Kw、轉速2900r/min；

15、變頻器1套：控制風機轉矩調節風量大小；

16、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、帶燈自鎖按鈕開關、

17、 ? 110連接管路及控制球閥

18、不銹鋼框架實驗臺（38mm×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
