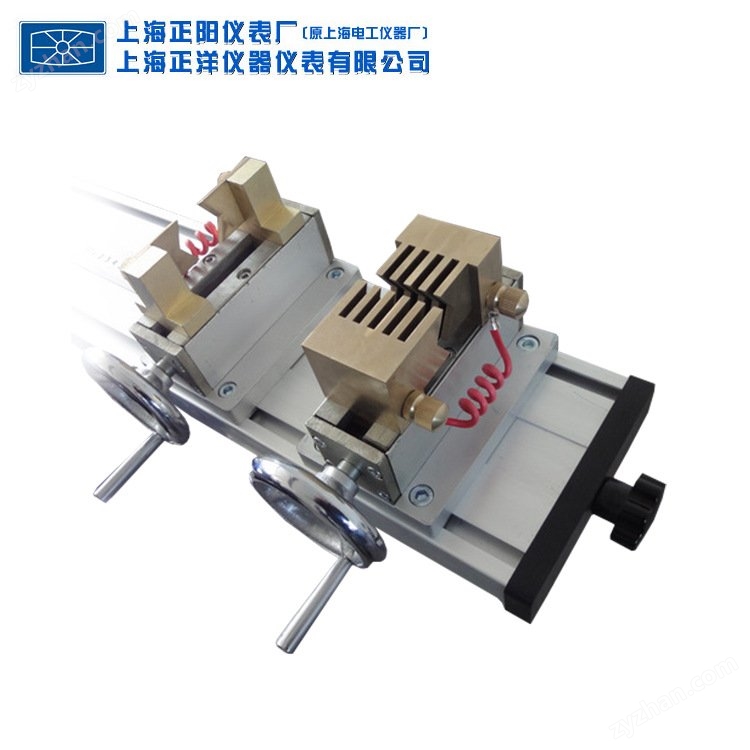

一、DQ-630型電橋夾具適用于GB/T3048《電線電纜、電性能試驗方法》中規定的電力電纜和電氣裝備電線電纜的直流電阻測量，也可用于其它導體材料的直流電阻測量。

它利用反正螺桿快速夾緊及退出結構，使用方便、靈活，電壓與電流夾具分開以提高與試樣的接觸點。

本設備采用鋁合金底板，架構合理、使用便捷。

二、技術參數：

1、試樣適用范圍：1mm2 ~630mm2單根或多股絞線導體線芯。

2、兩電壓夾頭間距：100~1000mm

3、外形尺寸：1530 × 210 × 150mm

4、適配電橋：四點測量法的電橋、數字電阻測量儀。

三、使用方法：

1、調整距離：由于本夾具采用的可調式，因此測量前需檢查兩電壓夾頭之間距離是否為1米；夾具須定期向當?shù)赜嬃坎块T校核1米長度。

2、調整相鄰兩電流夾具與電壓夾具之間的距離，使其距離不小于被測試樣截面周長的1.5倍。

3、接線：連接相對應的電流、電壓端之間的連線。
