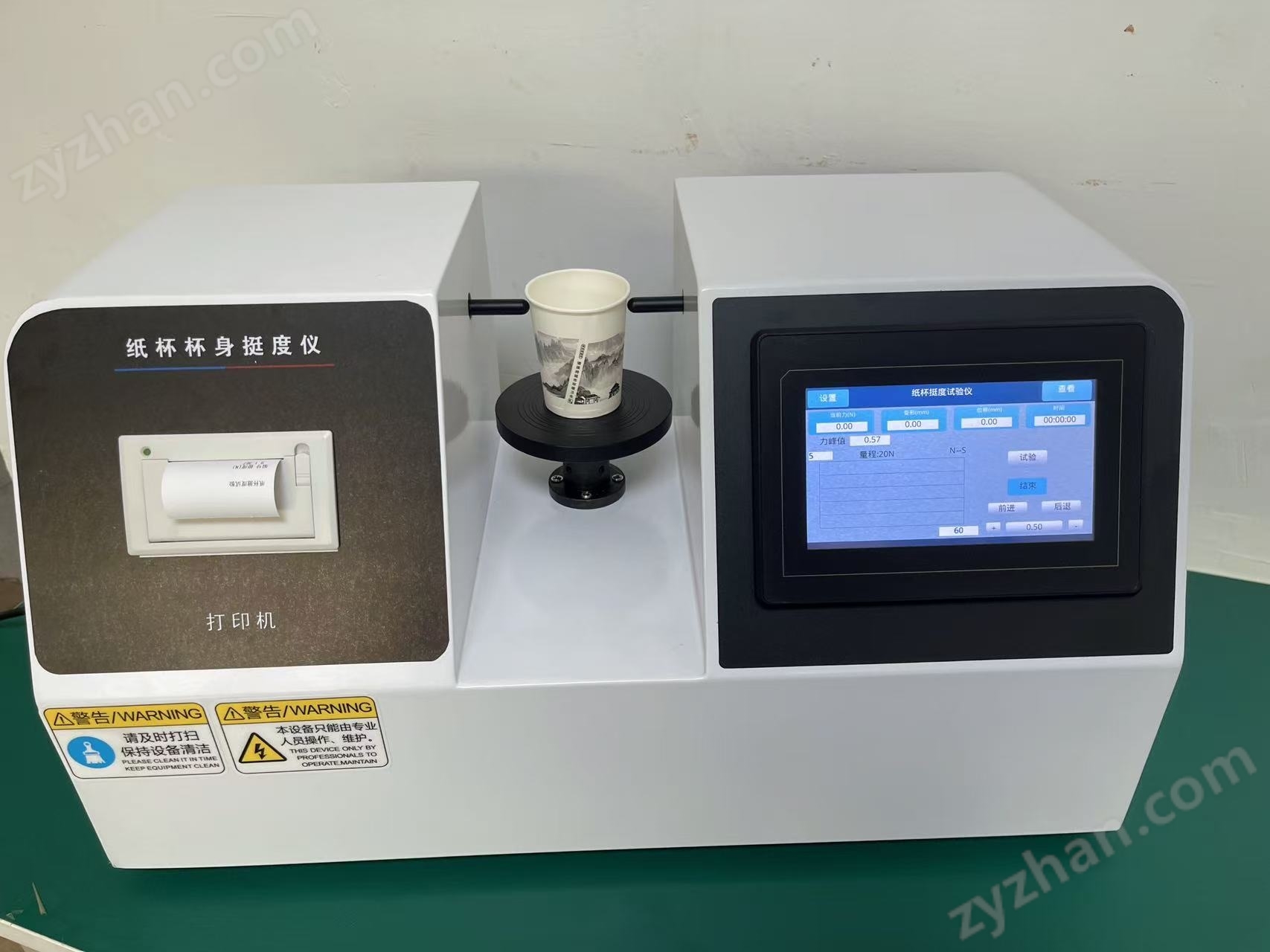

ZBT-10A型紙杯杯身挺度測定儀（觸屏）

產品名稱：紙杯杯身挺度儀

一、概述

ZBT-10A型紙杯杯身挺度測定儀是根據中華人民共和國輕工行業QB/T2294《紙杯》標準中，機械式紙杯杯身挺度儀原理要求而設計的。該儀器觸頭的前進、后退用電機驅動，杯身抗力用力傳感器測量，所有動作的控制、數據、測量和計算處理均由單片機完成，并由液晶顯示，打印機打印試驗報告。該儀器為全自動電子測試儀器，使用特別方便，測試范圍寬，適用于各種容量杯身挺度的測量，是理想的紙杯杯身挺度檢測儀器。

二、規格及主要技術參數

1．可測紙杯口徑：40~120mm

2．試驗力范圍：  0~30N

3．示值分辨率：  0.01N

4．示值精度：    ±1%

5．儀器保護功能：

（1）力超過滿量程時，觸頭自動退回；

（2）觸頭行程限位保護；

6．施力速度：50±0.1mm/min(5-100mm/min可調)

7．施力距離：9.5±0.1mm

8．電  源：  220V±10%

9．儀器外形尺寸（寬×長×高）：650×340×360（mm）

10．儀器凈重：     約25kg

三、儀器結構及工作原理

ZBT-10 A型紙杯杯身挺度測定儀是機電一體化高科技產品，其機械結構 。

本儀器由機械和電氣測量兩部分組成：

1、機械部分：

電機啟動后帶動傳動絲杠旋轉，與觸頭固定在一起的套筒即前后運動完成觸頭的前進和后退動作。

在儀器的中間設置有試臺，調整杯子高低位置 。當杯身受力時，由力傳感器測出力值，并在前面板的液晶屏上顯示。

2、電氣測量部分：

電子控制系統是高精度力傳感器、專用數據放大器、單片計算機、A/D轉換器、電機等組成。其基本工作原理如下：

在測量處按“試驗”鍵啟動電機，使絲杠轉動，當觸頭與杯身接觸在杯身受力的瞬間，觸頭向前移動9.5mm后，自動退回10mm處位置，由于紙杯的另一側觸頭與力傳感器相聯，紙杯所受的較大力值在液晶屏上顯示。
