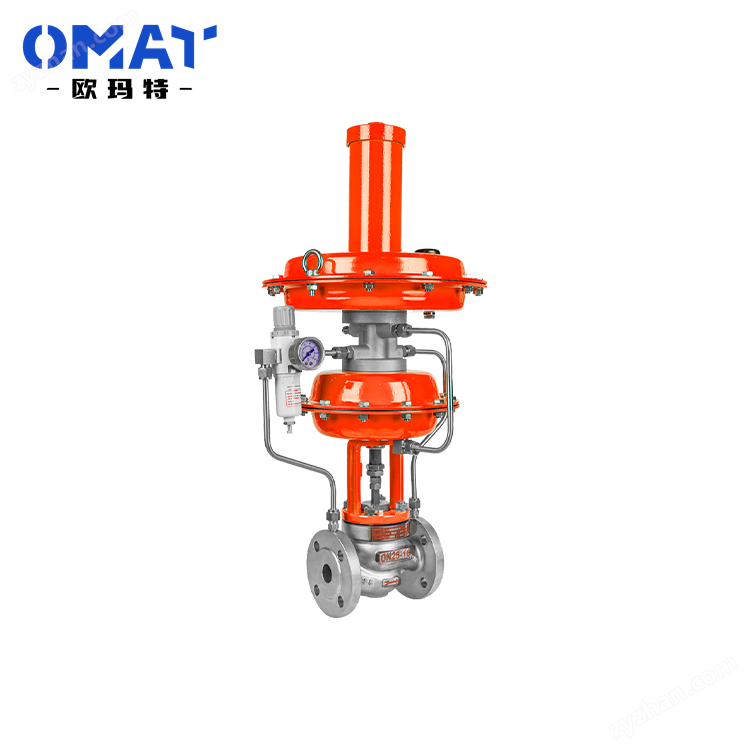

膜片專用切斷調節閥

公稱通徑：DN15-350

公稱壓力：PN10，PN16，PN64

連接標準：HG20592-2009，ANSIB16.5

殼體材質：WCB，CF8，CF3，CF8M，CF3M

閥蓋形式：填料密封，波紋管密封型

溫度范圍：-30℃-180℃

流量特性：等百分比，直線，快開

膜片專用切斷調節閥

核心概念解析

這種閥門通常指的是 “氣動薄膜切斷調節閥” 或特指 “隔膜閥（Diaphragm Valve）” 。我們來分兩部分理解：

膜片式執行機構 (Diaphragm Actuator)：這是的氣動執行機構。通過向一個密閉氣室（膜頭）內通入壓縮空氣，氣壓作用在一個巨大的橡膠/尼龍?jiān)鰪?qiáng)膜片上，產生推力，通過彈簧和推桿來驅動閥桿運動。其特點是結構簡單、推力大、動作平穩，是調節閥的驅動方式。

切斷+調節功能：閥門既能在0-%的行程內連續調節流量（調節功能），又能保證在關閉時達到的密封等級（切斷功能，通常要求ANSI Class VI 零泄漏或氣泡級密封）。

主要類型

根據閥體結構的不同，主要有兩種實現形式：

1. 采用普通閥體（如單座閥、套筒閥） + 氣動薄膜執行機構

這是見的組合。為了實現嚴密切斷，會在閥內件上做文章：

軟密封閥芯：在金屬閥芯或金屬閥座上鑲嵌PTFE（聚四氟乙烯）、PEEK、增強橡膠等軟質材料。當閥門關閉時，軟材料被擠壓變形，填充微觀不平之處，從而實現氣泡級密封。

高性能金屬硬密封：采用特殊的合金（如司太萊Stellite硬質合金）和非常精密的研磨工藝，使金屬閥芯和閥座之間的配合達到近乎的線接觸或面接觸，也能達到很高的密封等級，但通常比軟密封稍遜，優點是更耐高溫、沖刷和腐蝕。

特點：

優點：通用性強，可通過選擇不同閥內件來適應壓力、溫度、介質特性。

缺點：軟密封材料受溫度和化學兼容性限制（PTFE一般不超過℃）；硬密封成本高且對介質潔凈度有要求。

2. 隔膜閥 (Diaphragm Valve)

這才是膜片專用”字面意義的閥門。其結構非常

閥體：通常為堰式（Weir-type）或直通式（Straight-through）。

核心元件：一個由橡膠或塑料制成的穹頂狀隔膜（Diaphragm）。

工作原理：執行機構（通常是氣動薄膜式或手輪）的閥桿向下移動，壓迫柔軟的隔膜，使其緊壓在閥體的堰脊（或閥座）上，從而切斷流路。當閥桿提升，隔膜回彈，流道打開。
