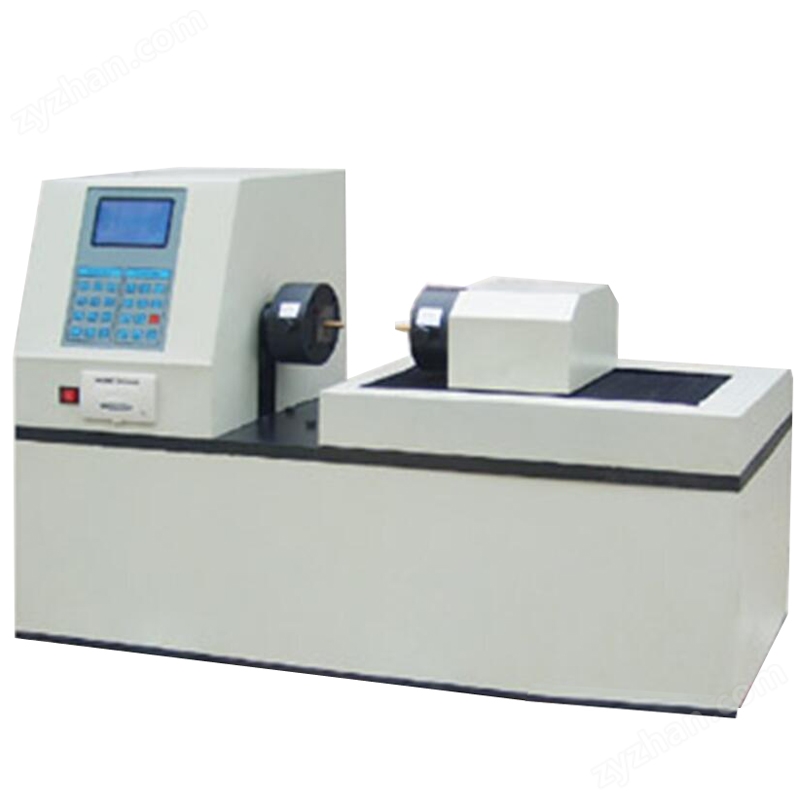

NJS-1000數顯式扭轉試驗機
一、試驗機簡介
NJS-1000數顯式扭轉試驗機是由加載系統、傳動系統、數據采集、處理、控制、顯示系統等組成，適用于對各類扭轉彈簧等力學性能的試驗。該機采用臥式結構，嵌入式高性能單片CPU控制器，液晶顯示，全中文操作及顯示界面，顯示信息直觀易讀，多按鍵操作，配以中文顯示界面，使你的操作更簡單，根據習慣性的提示界面順序操作，即可完成系統參數設置。顯示扭矩、扭轉角度、扭轉速度，數字式數據采集卡和全數字TESTSMART系統組成控制、數據采集及處理系統。采用精密減速器傳動，具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。
整機利用全數字TESTSMART系統及液晶顯示數據采集處理系統，光電編碼器測量試樣的扭轉角度，可以設置試樣的扭轉角度進行多點檢測試件的扭矩力，可以打印試驗數據等。
二、試驗機各系統
【主 機】采用臥式結構，主體結構采用框架鑄造結構，以保證整機的剛性。夾具采用優質合金結構鋼40CrNiMoA淬火（HRC45～50）方式，壽命長。試樣的安裝拆卸方便、快捷。
【驅動系統】由全數字TESTSMART控制系統驅動。速度調節范圍寬，加載均勻、穩定。
【傳動系統】采用精密減速器傳動，保證傳動的均勻、穩定及傳動精度。橫向空間0～300mm范圍內任意手動調節。
【測量顯示系統】該機采用光電編碼器采集試樣的扭轉角度θ，高精度輸出對稱性扭矩傳感器采集試樣的扭矩T。液晶顯示試樣的扭矩T、扭轉角度θ、試驗速度。系統可以設置扭轉角度θ，檢測試件的扭矩，也可以設置試件的扭矩檢測試樣的扭轉角度。
【安全保護系統】過載保護、過電流保護等。
三、試驗機主要技術性能指標
1 | 扭矩 | 1000Nm |
2 | 有效扭矩測量范圍 | 2%-99%FS |
3 | 扭矩示值相對誤差 | ±1% |
4 | 扭矩分辨力 | 1/20000 |
5 | 扭轉角測量范圍 | 0-1000rad |
6 | 扭轉角示值相對誤差 | ±1% |
7 | 轉速示值相對誤差 | ±1% |
8 | 夾持間距 | 0-400mm |
9 | 電源 | 220V,50Hz |
四、試驗機工作環境要求
4．1在室溫100C～350C范圍內，相對濕度≤80%；
4．2在穩固的基礎或工作臺上；
4．3在無震動及周圍無腐蝕性介質的環境中；
4．4電源電壓的波動范圍不應超過額定電壓的±10%。
五、試驗機主要配置
1.試驗機主機1套，
2.高精度減速電機1臺
3.高精度傳感器1套
4.高精度光電編碼器1套
5.高精度導向柱杠
6.高精度導向軸承套
7.全數字控制系統1套
