CSI-HZ046電腦版醫用針管韌性測試儀
電腦版醫用針管韌性測試儀是醫療器械質量檢測的核心設備，主要用于評估注射針、留置針、消融針等醫用穿刺器械的彎曲耐久性和抗斷裂性能。其核心功能是通過模擬臨床使用中的反復彎曲應力，確保針管在治療過程中不發生斷裂，保障醫療安全。
一、功能原理及系統
控制系統：PLC+Windows系統，雙系統；
操作界面：彩色12寸嵌入式工業電腦，中英文切換，WiFi連接A4打印機
?力學模擬測試?：將針管一端固定，在?規定跨距?（如10cm）處施加垂直力，以?0.5Hz頻率?雙向反復彎曲特定角度（正常壁25°、薄壁20°、超薄壁15°），循環20次后觀察是否斷裂?。通過高精度傳感器實時記錄變形量和應力分布，生成韌性性能曲線?。
?自動化判定：儀器內置智能系統，自動完成測試流程（夾持→彎曲→數據采集），并依據標準（如GB 18457、ISO 9626）判斷是否合格，減少人為誤差?。
打印機：嵌入式微型打印機。
二、關鍵技術參數
?參數類別? | ?范圍/規格? | ?精度要求? |
?適用針管規格? | 0.2mm~3.4mm（覆蓋正常壁/薄壁/超薄壁） | 分類匹配 |
?彎曲角度? | 15°、20°、25° | ±1° |
?施力頻率? | 0.5Hz±0.025Hz | 雙向循環20次 |
曲線 | 展示曲線XY | |
?撓度測量? | 全自動調整彎曲距離：0-110mm，精度±0.1mm(10種規格) | ±0.01mm |
?載荷范圍? | 1~200N | ±0.05%FS |

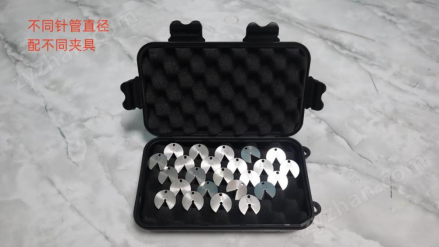

測試所用夾具 | 測試不同管徑夾具：A0--0.18 A1-- 0.2 ，A2 --0.23-，A3- -0.25 ，A4-- 0.3， A5-- 0.33 ，A6 --0.36 ，A7-- 0.4 ，A8-- 0.45 ，A9--- 0.5 ，A10-- 0.55 ，A11 --0.6， A12-- 0.7 ，A13 --0.8 ，A14-- 0.9 ，A15 --1.1 ，A16-- 1.2 A17-- 1.4， A18-- 1.6 ，A19 --1.8， A20-- 2.1 ，A21 --2.4 ，A22-- 2.7 ，A23 --3 ，A24 --3.4； | / |
電源 | 220V,50HZ | |
外形尺寸 | 500*500*490mm |
三、執行標準
符合GB 18457-2015標準，具備數據存儲和自動判定功能，適用預灌封針管?。
于微波消融針，搭配高位移傳感器精準檢測微裂紋?。
1.?核心標準?：
中國：GB 18457-2015《制造醫療器械用不銹鋼針管》、GB 15811-2016《一次性使用無菌注射針》?。
國際：ISO 9626《醫療器械用不銹鋼針管》?。
2.替代?進口設備：
德國Zwick Roell、美國Instron等品牌占據gaoduan市場，適用于高精度研發場景?。
四、應用場景與標準
?適用產品?：注射針、輸液針、采血針、消融針、留置針及預灌封注射器針管?。
五、測試流程與結果判定
1.?操作步驟?：
①固定針管手柄端；
②設定跨距及彎曲角度（據管壁類型選擇）；
③啟動儀器自動施力并記錄數據；
④檢查針管是否斷裂或產生yongjiu變形?。
2.?合格標準?：
完成20次雙向彎曲后無斷裂即為合格，否則視為韌性不足?。
醫用針管韌性測試儀通過量化針管的抗彎性能，顯著降低臨床斷針風險（不良品檢出率可達99.6%）?，是醫療器械生產企業、質檢機構及研發單位的bi備設備。
