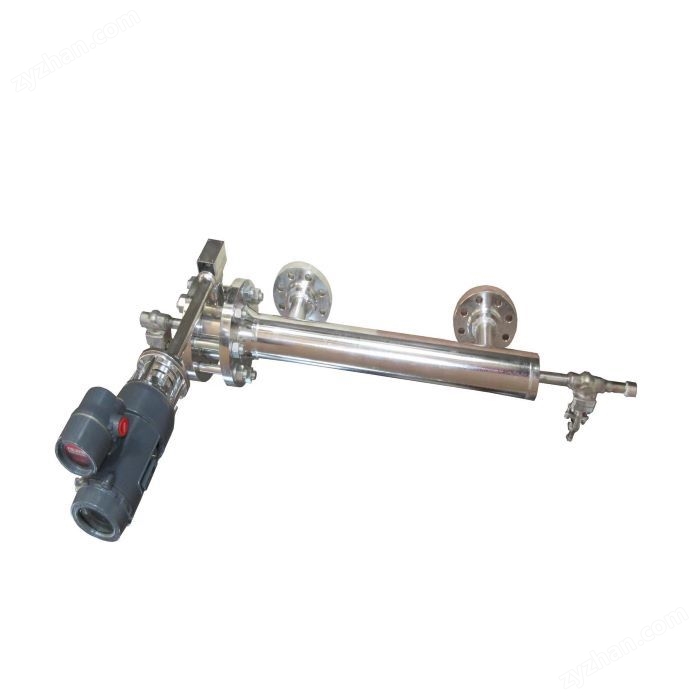

DUT型智能浮筒液位計是用于各行業生產過程中各種液體的液位、界位、密度的測量與控制的現代化科技儀表,具有測量精度高、性能穩定、抗干擾能力強等特性。并且可與現場總線符合HART協議設備聯網使用,實現數字雙向通訊與過程檢測、控制的自動化。廣泛的應用于石油、化工、冶金、電力、及輕工等行業。
工作原理和組成
DUT型智能浮筒液位計由浮筒測量室、測量機構、浮筒等組成。根據測量機構的不同可以分為扭力管式智能浮筒液位計和杠桿式智能浮筒液位計兩種類型。
工作原理
扭力管式智能浮筒液位計:浸在液體中的浮筒受到向下重力,向上的浮力和向上的扭力管彈力的作用。當這三個力平衡時,浮筒就靜止在某一位置。當液位變化時,浮筒所受的浮力也發生變化,力的平衡狀態被打破,引起扭力管彈力的變化,使扭力管扭動,達到了新的力平衡。扭力管帶動傳感器產生角位移,經過信號處理電路,產生隨液位的變化的電信號輸出。
杠桿式智能浮簡液位計:通過杠桿原理和測應力的方法,測量內筒所受的浮力變化量,經高精度的傳感器獲取與物位變化一致的測量信號,再由微處理器進行處理之后,在液晶顯示屏直接顯示出具體讀數或者經專用電路轉換成4~20mA的標準信號輸出。
技術優勢
DUT型智能浮筒液位計具有對信號的線性處理精度高,抗干擾能力強、運行穩定等優點,操作者可以在集控室內對其進行遠程操作,如組態、監測、維護及校準等。該型儀表表頭設計、各工作腔室隔離,安全可靠,大大地提高了儀表的精度和工作的穩定性。該裝置具有多種安裝方式,可滿足不同工況安裝需求,并且可根據現場工況的需要,配備防爆及伴熱等功能。
選型示例:
DUT-NL6.4 I-T500/Jd
DUT型智能浮筒液位計 測量結構:扭力管式;測量類型:測量液位;設計壓力:6.4Mpa;材質:碳鋼;溫度:-40℃≤T≤120℃;中心距:500mm;帶伴熱、隔離型防爆
主要技術參數
測量精度:±0.5%FS
靈敏度:0.05%
供電電源:24V DC;
輸出信號:4~20mA疊加符合HART協議的數字信號;
出線口:1/2 " NPT(F)
負載電阻:230~1100Ω;
阻尼時間選擇:0~32秒;
測量范圍:300mm~2000mm(可超出范圍制作);
設計壓力:0~6.4MPa(杠桿式智能浮筒液位計);0~42MPa(扭力管式智能浮筒液位計)
公稱通徑:DN40或按用戶要求;
測量最小密度:≤0.15g/cm3
測量界位最小密度差:≥0.02g/cm3;
防護等級:IP68
產品選型表
DUT | 產品編號 | 編號說明 | 內容 | |||||||||||
測量結構 | -N |
| 扭力管式 | 適用于石油、化工、冶金、電力及輕工等行業。 | ||||||||||
-G |
| 杠桿式 | ||||||||||||
測量類型 |
| L |
| 測量液位 | 測量氣體跟液體之間的分界位置。 | |||||||||
B |
| 測量界位 | 測量液體跟液體之間的分界位置。 | |||||||||||
D |
| 測量密度 | 測量液體密度。 | |||||||||||
壓力等級(Mpa) |
| PN25 |
| 設計壓力:2.5Mpa | 適用于杠桿式和扭力管式測量結構。 | |||||||||
PN 40 |
| 設計壓力:4.0Mpa | 適用于杠桿式和扭力管式測量結構。 | |||||||||||
PN 63 |
| 設計壓力:6.3Mpa | 適用于杠桿式和扭力管式測量結構。 | |||||||||||
PN 100 |
| 設計壓力:10Mpa | 適用于扭力管式測量結構。 | |||||||||||
PN 160 |
| 設計壓力:16Mpa | 適用于扭力管式測量結構。 | |||||||||||
Class150(PN20) |
| 設計壓力:2.0Mpa | 適用于杠桿式和扭力管式測量結構。 | |||||||||||
Class300(PN50) |
| 設計壓力:5.0Mpa | 適用于杠桿式和扭力管式測量結構。 | |||||||||||
Class600(PN110) |
| 設計壓力:11Mpa | 適用于扭力管式測量結構。 | |||||||||||
Class900(PN150) |
| 設計壓力:15Mpa | 適用于扭力管式測量結構。 | |||||||||||
Class1500(PN260) |
| 設計壓力:26Mpa | 適用于扭力管式測量結構。 | |||||||||||
Class2500(PN420) |
| 設計壓力:42Mpa | 適用于扭力管式測量結構。 | |||||||||||
材質 |
|
| I |
| 碳鋼· | 浮筒測量室材質為碳鋼。 | ||||||||
|
| II |
| 不銹鋼 | 浮筒測量室材質為不銹鋼。 | |||||||||
“—”(參數代號) | ||||||||||||||
溫度(T) |
| T |
| 工作溫度-40℃≤T≤120℃ | 適用于杠桿式和扭力管式測量結構。 | |||||||||
| H |
| 工作溫度120℃<T≤400℃ | 適用于扭力管式測量結構。 | ||||||||||
中心距 |
| L1 |
| 量程 | 測量范圍為300mm~2000mm或根據客戶需求特殊制作。 | |||||||||
“/”(功能代號) | ||||||||||||||
功能 |
| J |
| 伴熱功能 | 浮筒室伴熱,適用于測量高粘度或低沸點液體液位。 | |||||||||
| i |
| 本安型防爆 | 適用于杠桿式和扭力管式測量結構。 | ||||||||||
| d |
| 隔離型防爆 | 適用于扭力管式測量結構。 | ||||||||||
