產品特點
利用觸摸屏和導航功能，新手也能輕松操作

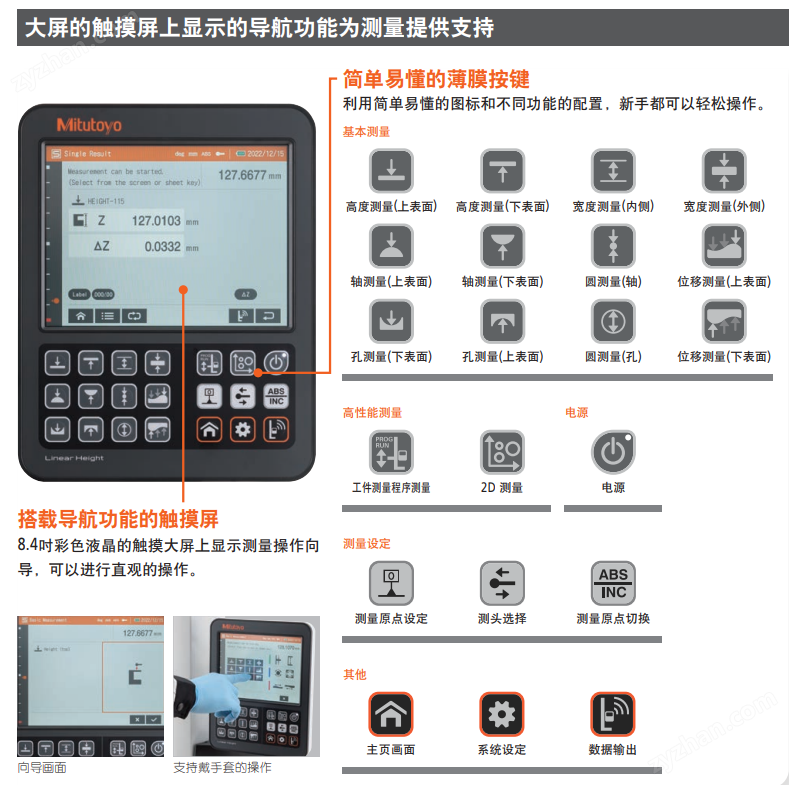

大屏的觸摸屏.上顯示的導航功能為測量提供支持
通過測頭選件可 以進行多種測量
通過延長支架和深度測頭可擴大水平垂直方向的測量范圍
數據輸出功能豐富，為測量數據管理提供支持
可通過數據輸出提高作業效率和記錄數據的可靠性
性能特點
產品選型
產品功能
技術參數
| 貨號 | 518-360-13 | 518-361-13 |
| 型號 | LH-600F | LH-600FG |
| 手柄 | 無 | 有 |
| 測量范圍(行程) | 0~977 mm(600 mm) | 0~977 mm(600 mm) |
| 分辨力 | 0~977 mm(600 mm) | |
| 精度(20°時)指示精度※8 | +(1.1+0.6 L/600)um L= 任意測量高度 | |
| 精度(20°時)重復性*8 | 平面: 0.4μm(2σ)、 孔: 0.9 μm(2σ) | |
| 精度(20°時)垂直度(前后)*9 | 5 um(補償后 | |
| 精度(20°時)直線度(前后)*9 | 4 μm(機械精度) | |
| 驅動方式(驅動速度) | 電動(5,10,15,20,25,30,40 mm/s: 7檔)/手動 | |
| 標尺單元 | 光電式增量編碼器STVC-20Z | |
| 測力 | 1 N(自動定壓功能) | |
| 主機移動方式. | 全浮動(移動時)/半浮動(追蹤測量時)空氣軸承(內置壓縮機) | |
| 顯示控制部 | 8.4時觸摸屏液晶顯示器 | |
| 顯示控制部姿勢調整范圍 | 無級傾斜調節: 0-40° 無級旋轉調節: -30-180° | |
| 維護通知功能 | 柵尺狀態通知功能、校準計劃通知功能 | |
| 測頭直徑補償 | 使用測頭直徑校準塊(標準附屬品)進行半自動補償或通過輸入測頭直徑進行補償 | |
| 電源 | AC適配器100-240V土10% 50/60Hz 1電池(Ni-MH) | |
| 電池續航時間*10 | 電池驅動標準: 4小時安裝2個電池時: 8小時 | |
| 電池充電時間*11 | 約3.5小時(充電中也可使用) | |
| 尺寸 | 238(W) x 492(D) x 996(H)mm | |
| 質量 | 26.1 kg | 26.6 kg |
| 工作溫度/濕度范圍. | 5~40°C / 20%RH~80%RH(無凝結) | |
| 數據輸出 | Digimatic D2 /S1(雙向通信) | |
