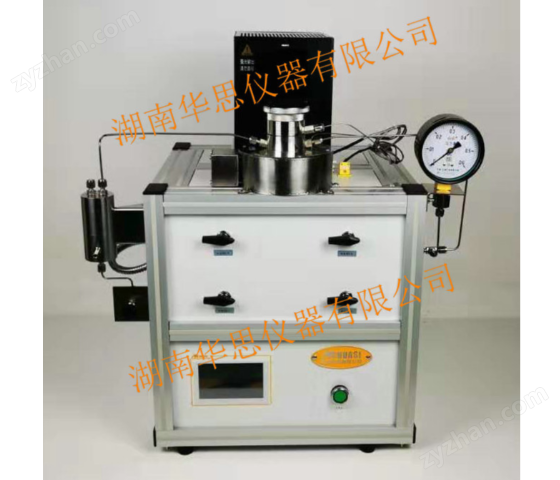

大面積光照氣固光熱協同反應器

大面積光照氣固光熱協同反應器結構示意圖（氣體進來后需穿過催化劑再出去）

(1) 產品介紹

該大面積光照氣固光熱協同反應器采用釜式下照式光反應器，具有較大的光照面積，是一套實用的用于大面積催化劑的氣固光熱催化反應的催化劑評價系統。其采用定制的釜式下照式反應器，窗口位于反應器上端，光源從上往下照射，其特殊的結構設計使反應氣體流動時均勻穿過催化劑床層，避免了擴散造成的反應氣體未接觸催化劑就排出的問題，具有良好的氣固接觸性，實現光耦合氣固反應過程。使用控溫儀精確控制反應的溫度，在催化反應過程，并通過六通閥/十通閥取樣，反應產物進入選配的色譜儀或質譜儀等分析儀器中進行在線分析，因此該裝置可以用來研究轉化率、產物選擇性以及催化劑壽命等光催化劑的反應性能。

本裝置中光源可以為紫外、可見和紅外光源，光源位于反應器上端，從上往下對反應器內樣品進行照射。裝置上提供多路物料進口，進樣方式可以是多路氣體、液體、氣體攜帶液體蒸汽或者液體進入后再進行氣化。反應器后端可配備冷卻器、氣液分離器等，來對反應的產物進行分離。也可以在保溫的狀態下進入后續的分析裝置中進行產物分析。

(2) 應用領域

Δ特別適用于片狀、膜狀、網狀、涂覆狀等類型催化劑；特別適用于光降解氣體污染物，如VOCs、甲醛、氮氧化物、二氧化硫等物質。

※比較適用于粉末狀催化劑、塊狀催化劑等催化劑。

(3) 特點

1. 采用釜式下照式光反應器，具有較大的光照面積，實用于大面積催化劑的氣固光熱催化反應；

2. 特殊的結構設計使反應氣體流動時均勻穿過催化劑床層，避免了擴散造成的反應氣體未接觸催化劑就排出的問題，具有良好的氣固接觸性；

3. 氣源部分由兩路到四路氣體組成，使用質量流量計精確控制流量；

4. 標配石英窗片，可選配單層或多層結構的窗片密封蓋，可內置濾光片；

5. 采用特殊的三層結構，將熱電偶與氣體進出口分開，可實現在方便裝填催化劑的同時也方便調節熱電偶探針位置；

6. 標配光源為下照式氙燈光源或汞燈光源，功率為300 W，可以調節光源的功率來調節光強，也可以左右水平移動來改變光源與催化劑樣品間的距離，從而調節光強強弱；

7. 配備5寸屏幕軟件控制系統，可在屏幕軟件中控制加熱、流量等參數，實時顯示反應器溫度、流量計流量等信息，設置啟動/停止加熱，并設定多段程序控溫程序，實現自動程序控溫；

8. 可選配鼓泡器，配備四通閥，通過四通閥切換實現載氣進入或不進入鼓泡器中；另外選配鼓泡器加熱套，鼓泡器到反應爐之前的管道均采用加熱帶保溫；

9. 可選配濕度傳感器，可對反應氣體濕度進行實時監控；

10. 可選配液體注射泵，來實現液體定量打入反應器中，適合于液體反應物料的進樣；

11. 可選配汽化器，對液體反應物進行氣化，同時對反應氣體進行混合；

12. 可選配氣液分離器，以對產物進行氣液分離；還可以在反應爐尾端配備有三通閥，通過三通閥閥柄的操作可控制反應氣進入氣液分離器中或在保溫的狀態下（管線全程保溫）直接進入與反應器尾端相連的分析儀器中進行檢測；

13. 本裝置中反應管的進出口均采用不銹鋼管、橡膠卡套軟密封的連接方式，保證了反應管的易拆卸和不易破碎；

14. 采用鋁型材支架和鋁合金面板，美觀大氣。

(4) 技術指標

1.  反應壓力：1 atm（石英反應管）；

2. 光熱反應器光照直徑：35 mm，選配兩種高度不同光熱反應器，一種內體積~40 ml，一種內體積~80 ml；

3. 可選配高溫加熱套或雙層冷凝套，高溫型加熱套溫度：RT~300 oC，溫度控制精密度<±1 oC；雙層冷凝套內夾層走循環水，起冷凝作用；

4. 特別適用于片狀、膜狀、網狀、涂覆狀等類型催化劑，比較適用于粉末狀催化劑、塊狀催化劑等催化劑；

5. 配備2~4路氣體，標配氣體流量計的流量100 ml/min，氮氣標定，準確度±1% F.S，線性偏差±1% F.S，精度±0.2% F.S；

6. 選配鼓泡器體積可根據客戶要求定制，例如鼓泡器體積為100 ml，按照30 ml/min的鼓泡速率，10%水蒸氣含量（鼓泡這一路），計算出24 h內帶入水的體積為30 ml/min*10%/1000*24*60 min=4.3 ml，也即100 ml水能保證使用4天[100 ml*1/6/(4.3ml/天)=4天]（裝水體積從2/3降低至1/2）；鼓泡器加熱套溫度RT~200 ^oC，溫度控制精度<±1 ^oC；

7. 混合器可根據客戶要求定制，例如混合器體積為40 ml，氣體總流量為100 ml，混合氣體在氣體混合器中混合的時間達到20 s，以保證氣體充分均勻混合；

8. 選配濕度傳感器，配套濕度計罐，測量濕度范圍為10~95%RH；

9. 選配高精密液體注射泵，液體流量1 ul-20 ml/min，流量準確度誤差±0.5%，出口壓力3 atm；

10. 選配汽化爐，標定汽化爐尺寸~200 mm（長）*200 mm（寬）*200 mm（高），溫度RT~600 ^oC，保溫加熱帶溫度RT~180 ^oC，溫度控制精度<±1 ^oC；

11. 選配氣液分離器為雙層結構，夾層通入冷凝液進行降溫，標準氣液分離器外體積約為120 ml，內收集罐體積50 ml；

12. 配備平行式照射氙燈光源，功率300 W，發光總輸出功率50 W，光譜范圍300nm~2500nm（無臭氧）。

大面積光照氣固光熱協同反應器軟件主界面

大面積光照氣固光熱協同反應器程序升溫界面
