鋼包底吹氬自動調節裝置 陜西東輝智能儀器
一、底吹氬裝置的主要特點
1. 本裝置可以實現能夠同時為多路吹氬點吹氬，各自的流量大小可獨立控制。
2. 實現氬氣控制系統高度自動化運行， 可實現自動吹氬調節，采用人機界面，實現現場無人值守，可與上位機進行通訊，遠程調節氬氣，同時可為企業網絡數據管理提供吹氬數據。
3. 系統出現異常情況時(如過壓、欠壓、堵塞等)可給出報警輸出點，確保設備穩定運行，降低設備故障點。在渣層不破的情況下，系統可進行遠程控制事故破殼吹氬。
4. 系統可以按照工作班次，對吹氬流量及吹氬時間進行統計并顯示。
5. 本裝置具有手動、自動吹氬和事故旁吹氬等功能。
6. 裝置將管路系統與PLC電氣系統集中在一個控制柜內，電氣及管路分布獨立安裝，便于維修、運輸和操作。
7. 系統設置有泄壓排氣控制閥，在吹氬結束后進行系統泄壓，方便操作。
二、主要技術參數
氣源壓力 1.2～1.6 MPa
流 量 0-1000 NL/min(可選)
氬氣純度 99.9%
通訊方式 PROFIBUS DP/TCP/485(可選)
三、鋼包底吹氬自動調節裝置功能
1. 控制方式：采用兩地控制+手動控制方式
(1) 現場爐前操作箱控制：在現場操作技術人員可根據煉鋼現場需求在爐前操作箱上進行流量及吹堵就地控制;
(2) 主控室計算機控制：在主控室精煉爐集中控制計算機上進行氬氣流量及吹堵控制;
(3) 控制柜手動控制：系統故障或停電等不可恢復故障時，可在現場氬氣裝置控制柜內手動通過開啟/關閉閥門方式，在煉鋼過程中調節氬氣流量及吹堵控制。
2. 通訊方式：
(1) 氬氣裝置可同現場主可編程控制器CPU(S7-300/S7-400)進行以太網通訊或DP通訊。(可選)
(2) 氬氣裝置可同現場主可編程控制器CPU進行RS485方式進行通訊。(可選)
(3) 氬氣裝置可同中控室內上位機Wincc進行直接以太網通訊。(可選)
(4) 氬氣裝置柜同遠程爐前操作箱進行RS485方式進行網絡通訊。
四、底吹氬裝置原理圖

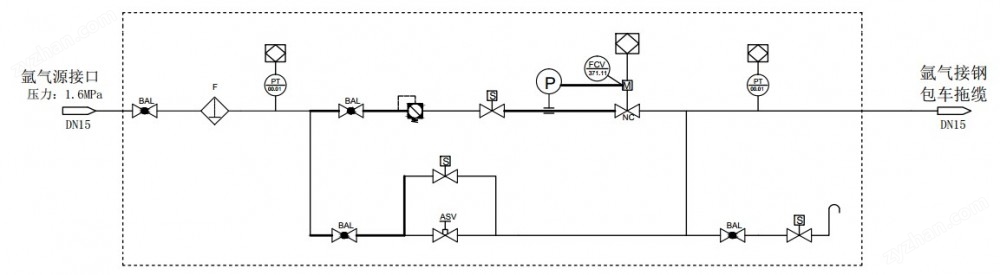

圖1 單路路氬氣管路原理圖
圖2 雙路氬氣管路原理圖
其中：質量流量控制器、壓力變送器、電磁閥、減壓閥、節流閥、單向閥、過濾器等外購件選用國內外品牌的產品。
五、底吹氬裝置圖例

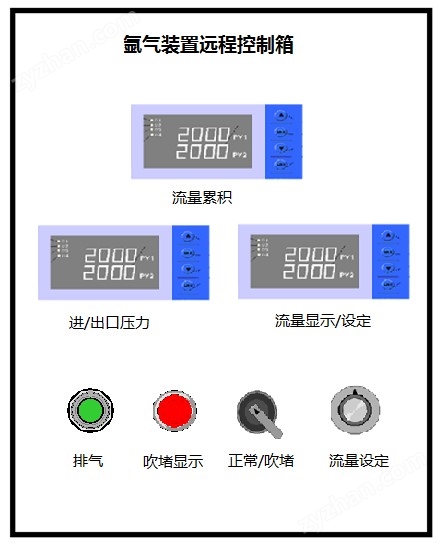

圖6 氬氣遠傳裝置控制箱單路儀表顯示

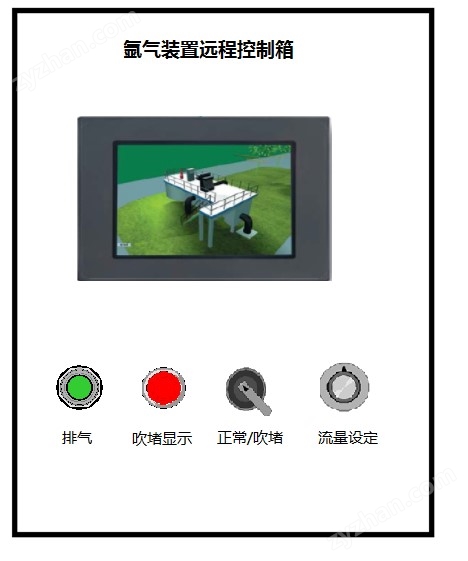

圖7 氬氣遠傳裝置控制箱觸摸屏顯示圖例
六、氣源柜裝置簡介
氣控系統主要為壓縮空氣閥站，用于EAF加料插板閥氣缸啟閉、三通分料器、伸縮料管、顎式閥、EAF電極噴淋、氮封供氣及控制功能。本系統在氣缸設備動作時能夠速度可調，電磁閥帶有氣體換向消音設施，消音器有放氣量調整功能。
氣控系統主要由角鋼焊接的架體、氣動三聯件、電磁換向閥、聯接件及配管，以及電磁切斷閥等部分組成(詳見相關圖紙或根據用戶要求制作)。

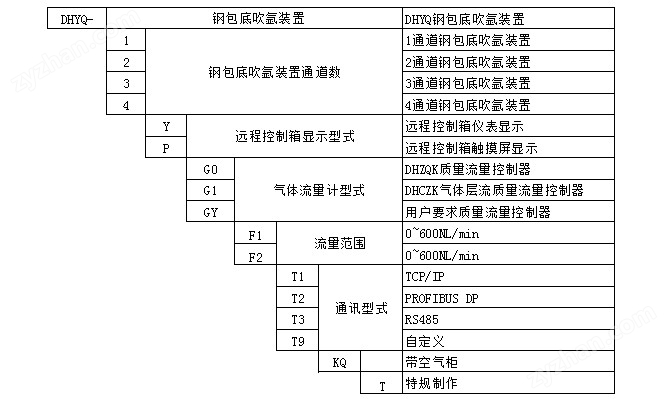

七、氬氣遠傳裝置選型
